2英寸Crayford式望远镜调焦座结构

这款调焦结构主要应用于业余天文观测、自制天文望远镜的光学系统调校场景，是反射式、折射式天文望远镜上连接目镜与主镜筒的核心功能部件，承担着调整光学系统焦面位置、实现观测目标清晰成像的核心作用。区别于传统齿轮齿条式调焦结构，Crayford调焦结构依靠摩擦传动实现平滑的调焦动作，运行过程无齿隙空程，调焦手感顺滑，不会出现齿轮传动常见的卡顿、回程差问题，尤其适合高倍率天文观测时的精细焦面调整，能有效避免调焦过程中的画面抖动，提升观测体验。

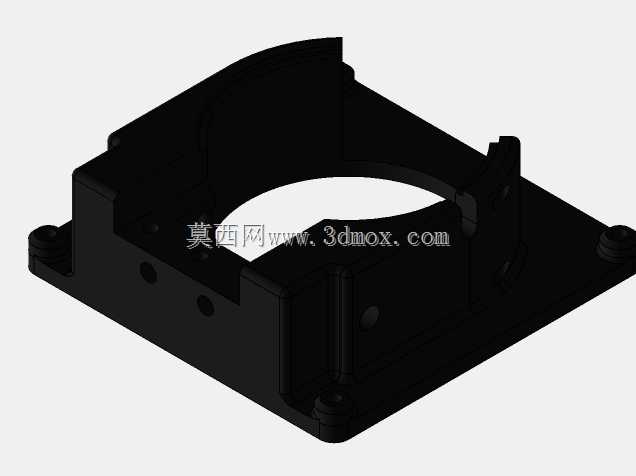

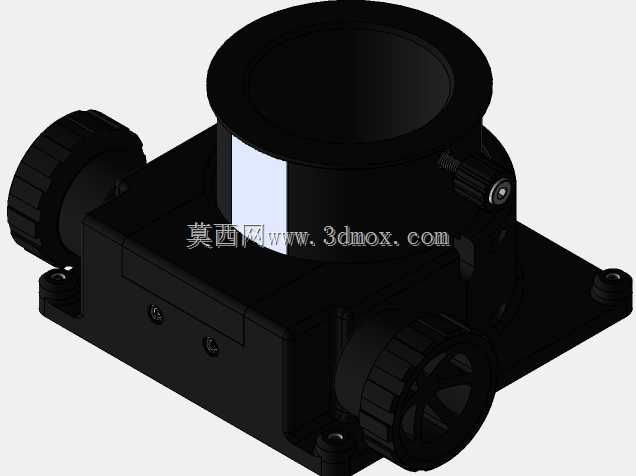

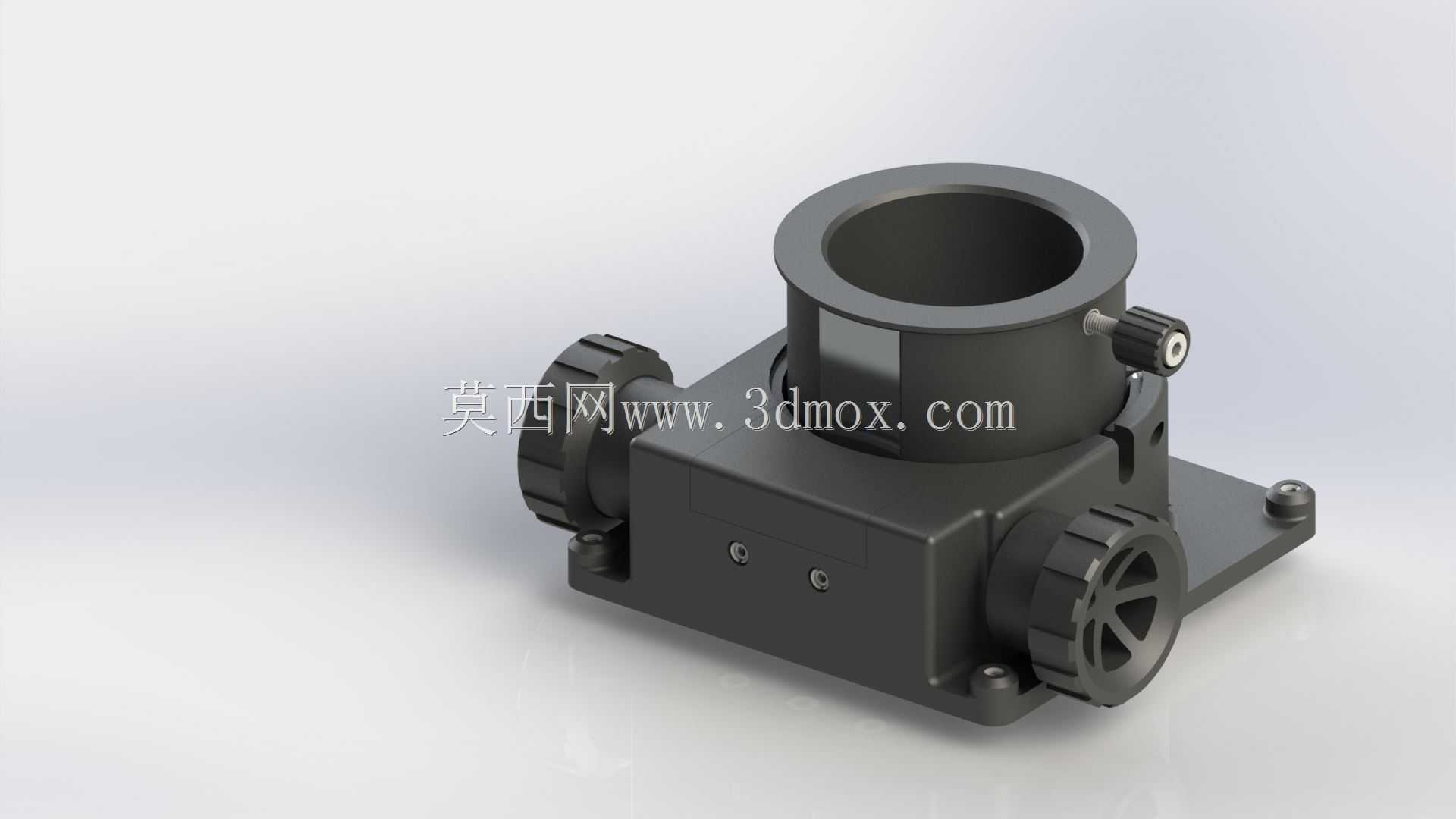

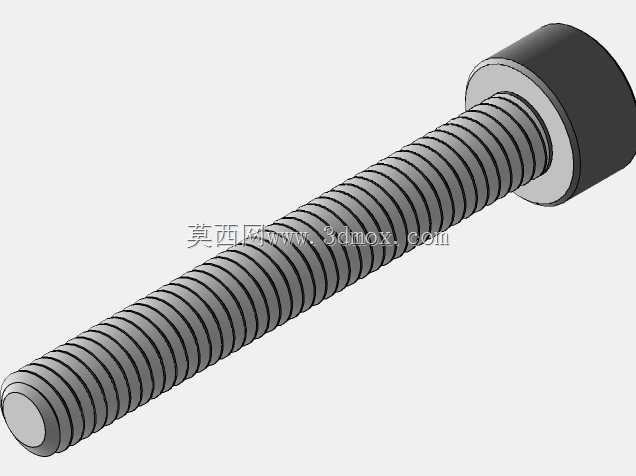

从结构设计来看，该调焦座采用方形安装底座作为承载主体，底座预留对应安装孔位，可直接通过紧固件固定在望远镜镜筒的端面安装位上，安装基准面做了平面度处理，能保证调焦座光轴与主镜光轴的同轴度，减少光轴偏斜带来的成像像差。主体上方设置2英寸标准接圈接口，可兼容市面上绝大多数2英寸规格的天文目镜、摄影接口、天顶镜等配件，接口内径做了公差配合处理，配件插拔顺畅同时不会出现松旷晃动的问题。

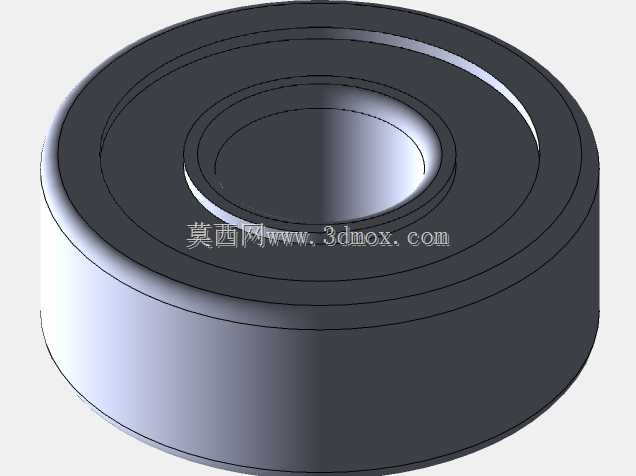

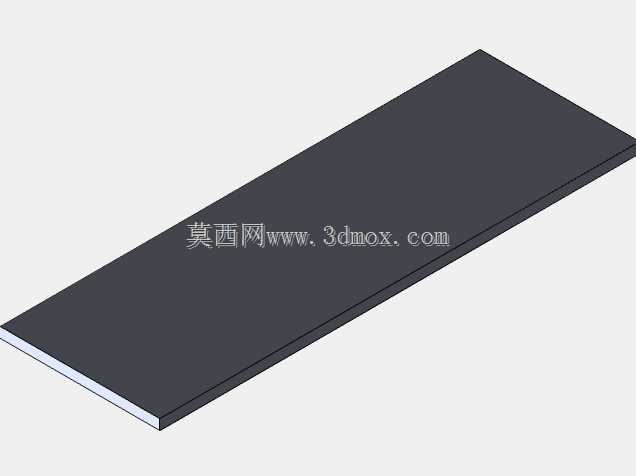

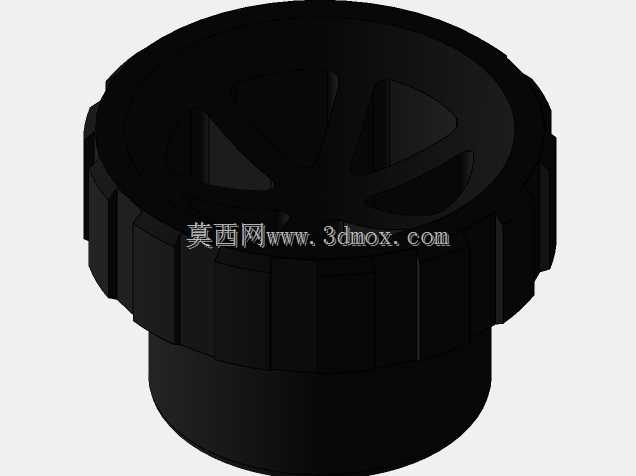

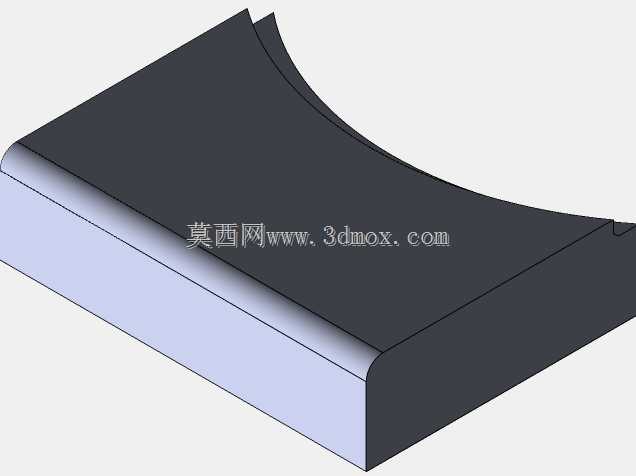

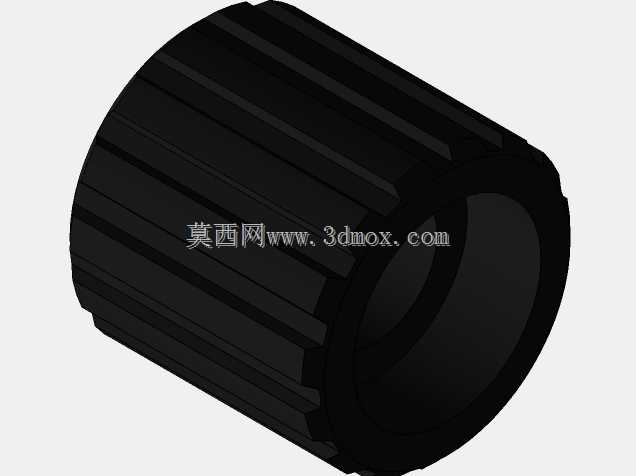

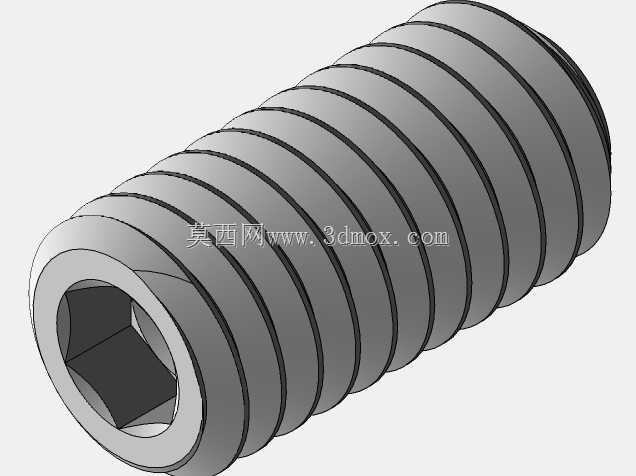

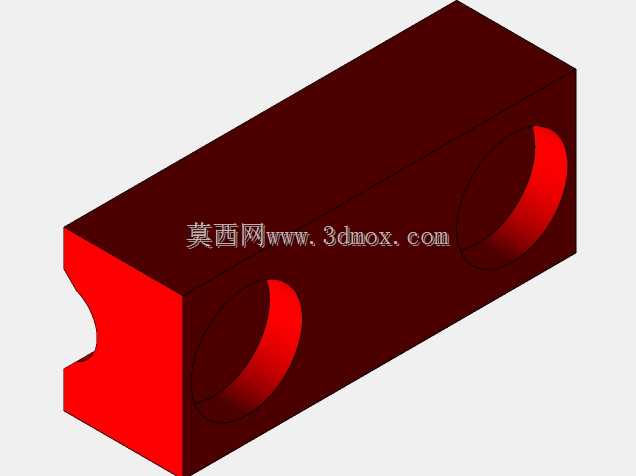

结构两侧设置大直径防滑调焦手轮，手轮表面做了防滑纹理处理，转动时的阻尼感经过匹配设计，粗调时转动顺滑，微调时能实现微米级的焦面位移，同时侧面设置锁紧机构，调整到清晰焦面后可通过锁紧旋钮固定调焦筒位置，避免观测过程中因自重出现焦面滑移的问题。设计过程中针对3D打印的加工特性做了适配优化，针对轴承滑道的粘接安装场景预留了对应的胶层厚度补偿量，当采用指定厚度的双面胶带将轴承滑道粘接在拉管表面时，调焦轴承与拉管的配合间隙处于最优区间，既不会因为间隙过大出现调焦筒晃动，也不会因为间隙过小导致转动阻尼过大、调焦卡滞。如果采用环氧胶接的方式固定轴承滑道，可对应调整轴承安装面的深度参数，匹配不同胶层的厚度需求，保证装配后传动副的配合精度。

调焦筒的滑动行程经过合理匹配，可覆盖绝大多数目镜与摄影配件的合焦需求，底座的安装孔位间距做了通用化设计，可适配多数市售同规格望远镜镜筒的安装尺寸，无需额外做转接加工即可完成替换安装。整体结构的受力路径经过优化，调焦过程中载荷均匀分布在两侧的支撑轴承上，长期使用不会出现偏磨、调焦筒倾斜的问题，能长期维持稳定的调焦精度。
