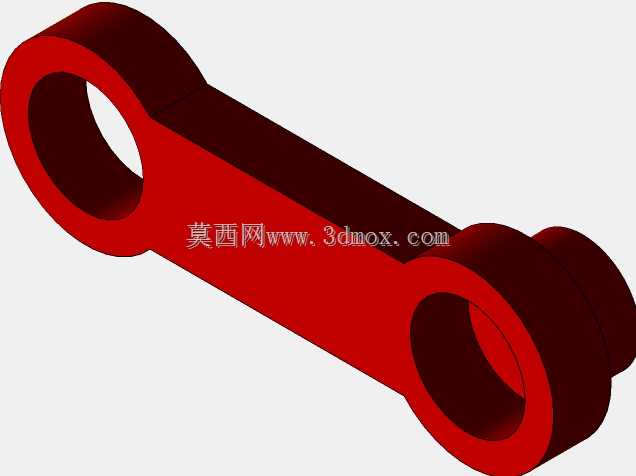

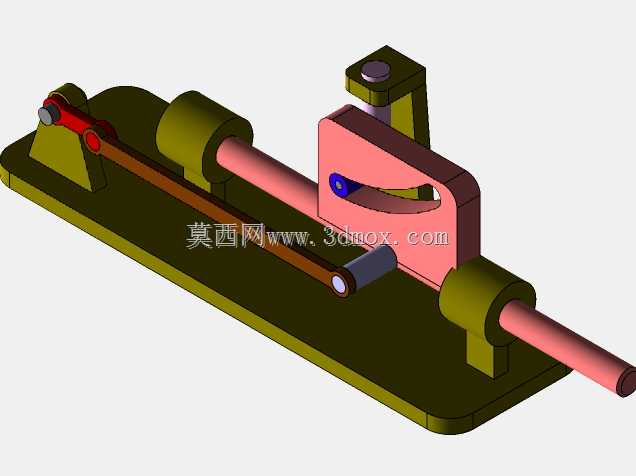

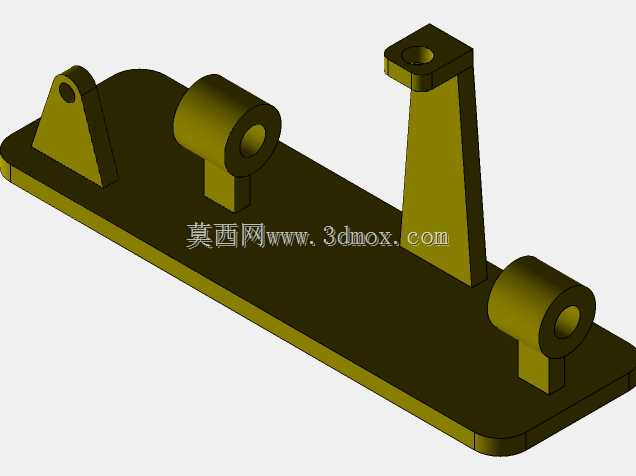

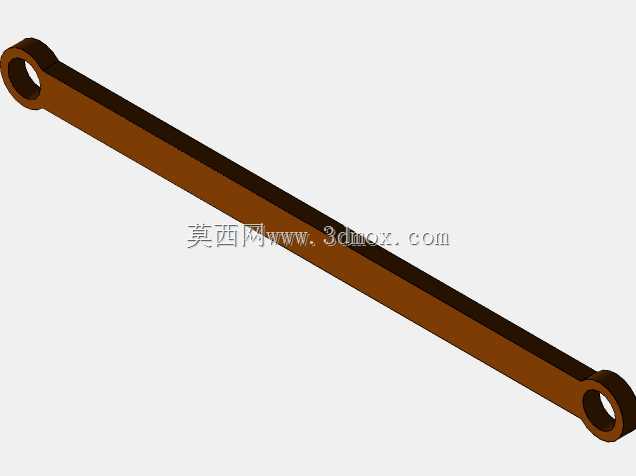

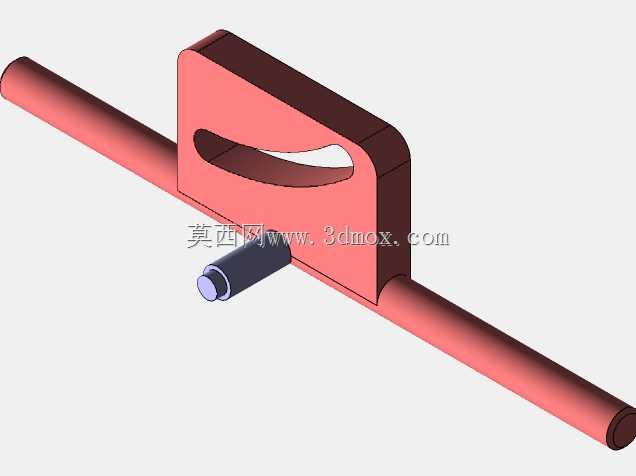

这套传动结构主要面向需要将凸轮的往复直线位移转化为转子朝向调整动作的设备场景,常见于小型自动化进给单元、纺织机械的导纱调整模块、轻工包装线的工位转向驱动段,用来替代传统的齿轮-齿条转向结构,降低小行程往复动作下的传动冲击。整套结构以一块一体化铣削成型的安装底板作为承载基准,底板两端设置同轴的滑动轴承座,为贯穿的传动光轴提供径向支撑,光轴表面做硬氧处理降低滑动摩擦系数,光轴中部固定有粉色的凸轮随动架,随动架上开有弧形导向槽,槽内嵌入带深沟球轴承的随动销,随动销另一端连接棕色的传动连杆,连杆另一端铰接在底板左侧的固定铰支座上,铰支座的转轴与光轴轴线保持平行,确保传动过程中连杆的摆动平面与光轴的移动方向共面,避免出现卡滞别劲的问题。设计阶段优先考虑了安装边界的适配性,底板的四个安装孔位按照标准小型设备安装孔距排布,可直接固定在厚度8mm以上的设备安装面板上,整套结构的总宽度不超过200mm,光轴的最大伸出长度控制在120mm以内,不会与周边的走线槽、其他传动组件产生空间干涉。功能实现上,当外部驱动力带动光轴沿轴向做直线往复移动时,随动架会跟随光轴同步位移,此时随动销受连杆的铰接约束,会沿着随动架上的弧形槽滑动,同时带动连杆绕左侧铰支座做定角度摆动,这个摆动动作会通过铰支座端的输出轴传递给后端的转子组件,直接驱动转子完成朝向的调整动作,整个传动过程没有额外的中间转换环节,传动效率可以保持在90%以上。结构设计时特意将凸轮随动的接触部位替换为滚动轴承结构,相比传统的滑动接触式随动件,能够将接触摩擦降低60%以上,长时间高频往复运行下也不会出现接触面快速磨损导致的传动间隙变大问题,同时弧形导向槽的轮廓线是按照转子所需的转动角度做的等速运动曲线拟合,整个摆动过程的角速度变化平缓,不会出现启动和停止瞬间的刚性冲击,适配每分钟30-60次的往复动作工况。安装调试阶段只需要保证两端轴承座的同轴度误差控制在0.02mm以内,连杆两端铰接点的间隙调整到0.01-0.03mm区间,就可以保证整套结构运行顺畅,日常维护只需要定期在铰接点和光轴表面涂抹少量锂基润滑脂,不需要频繁拆解更换易损件,适合在中小型自动化设备的工位调整环节做模块化集成使用。
