96mm规格麦克纳姆全向移动轮结构

这款全向轮的设计核心围绕小负载AGV、智能巡检机器人、教学实训移动平台的全向移动需求展开，区别于传统差速轮仅能实现前后转向的移动逻辑，其通过周向分布的斜向从动滚轮，可在不改变轮体自身朝向的前提下，完成横向平移、原地自旋、斜向行进等多自由度动作，适配空间受限场景下的设备移动需求，比如仓储分拣区窄通道内的物料转运、实验室精密设备的微调移位、竞赛类机器人的灵活走位等场景都能适配。

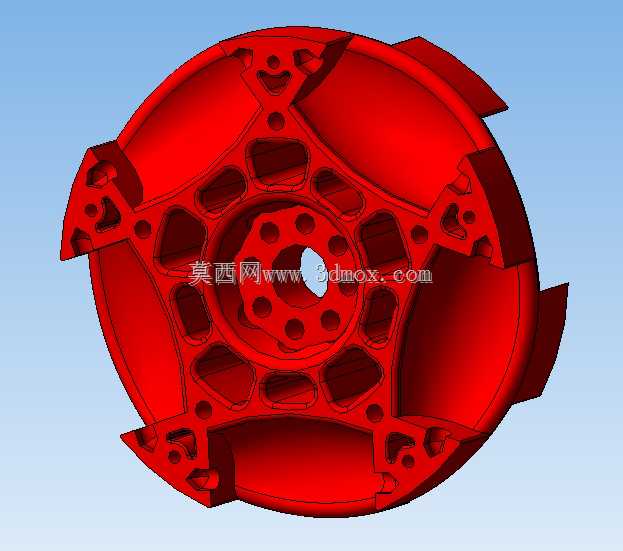

从结构设计逻辑来看，轮体主轮毂采用中心带键槽的法兰式安装结构，中心孔周边均匀分布多组安装沉孔，可直接与标准法兰输出轴、轮毂型伺服电机输出端配合锁紧，安装端面的平面度公差控制在0.1mm以内，避免安装后出现轮体跳动的问题。周向共分布6组独立的从动滚轮组件，每个滚轮通过三角型固定压块与主轮毂连接，压块与轮毂的定位面做了限位止口设计，装配时无需反复调整位置即可保证滚轮的轴线与主轮轴线呈45度夹角，这一角度是麦克纳姆轮实现矢量合力分解的核心参数，角度偏差过大会直接导致移动时的速度耦合误差，出现走偏、打滑的问题。

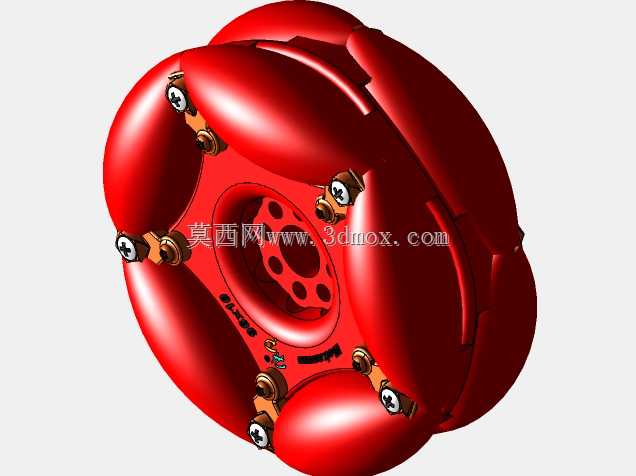

从动滚轮的外层采用高弹性耐磨聚氨酯材质包覆，内部镶嵌深沟球轴承作为转动支撑，滚轮的外轮廓做了圆弧修型，保证轮体转动过程中始终有至少两个滚轮与地面接触，避免行进过程中出现颠簸、卡顿的问题，同时聚氨酯材质的邵氏硬度控制在85A左右，兼顾地面摩擦力与滚动阻力的平衡，既不会因为硬度过高打滑，也不会因为材质过软增大行进阻力。固定压块采用硬质铝合金材质加工，表面做阳极氧化处理，在保证结构强度的前提下尽可能降低轮体整体自重，减少驱动电机的负载。

从安装边界来看，这款轮的外径为96mm，轮体宽度为10mm，安装时需要预留的径向空间不小于50mm，轴向安装空间不小于18mm，中心安装孔适配常见的8mm、10mm直径输出轴，周边安装孔的孔位间距符合小型移动平台的通用安装标准，可直接替换同规格的常规全向轮，无需对原有安装结构做大幅改动。设计过程中对每个滚轮的安装位置做了动平衡校验，轮体整体动平衡等级达到G6.3，在最高120rpm的转速下运行不会出现明显振动，适配移动平台最高1.2m/s的行进速度需求。

在实际应用中，这类麦克纳姆轮通常四个为一组配合使用，通过四个轮体的转速差与转向组合，实现不同方向的合力输出，相比舵轮转向结构，其不需要额外的转向驱动机构，整体结构更紧凑，控制逻辑也更成熟，非常适合小尺寸、轻负载的移动类设备使用。设计时也考虑了易损件的更换需求，单个从动滚轮组件可单独拆卸更换，无需整体更换轮体，降低后期维护成本，滚轮与固定压块的连接采用内六角锁紧螺丝，日常维护时仅需常规内六角扳手即可完成拆装，不需要专用工装。
