移动支架零件注塑成型模具结构

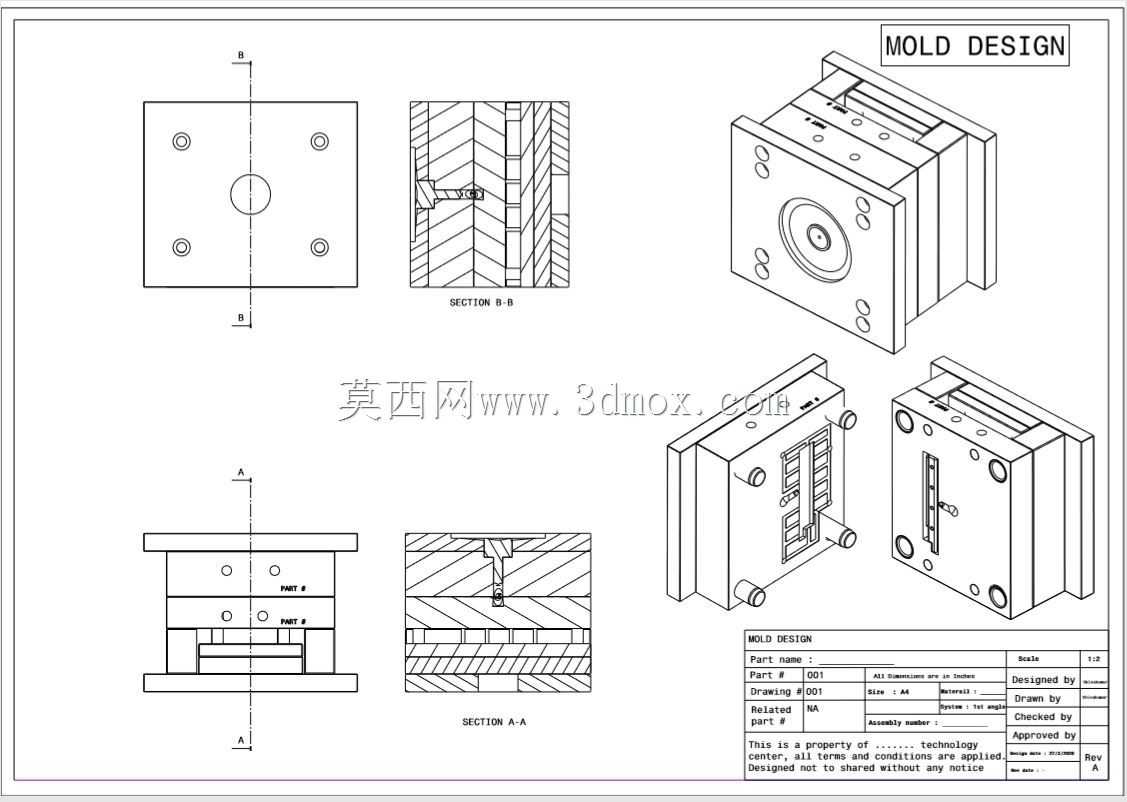

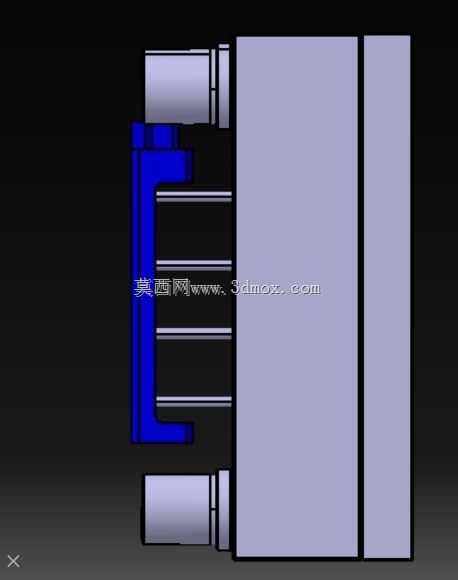

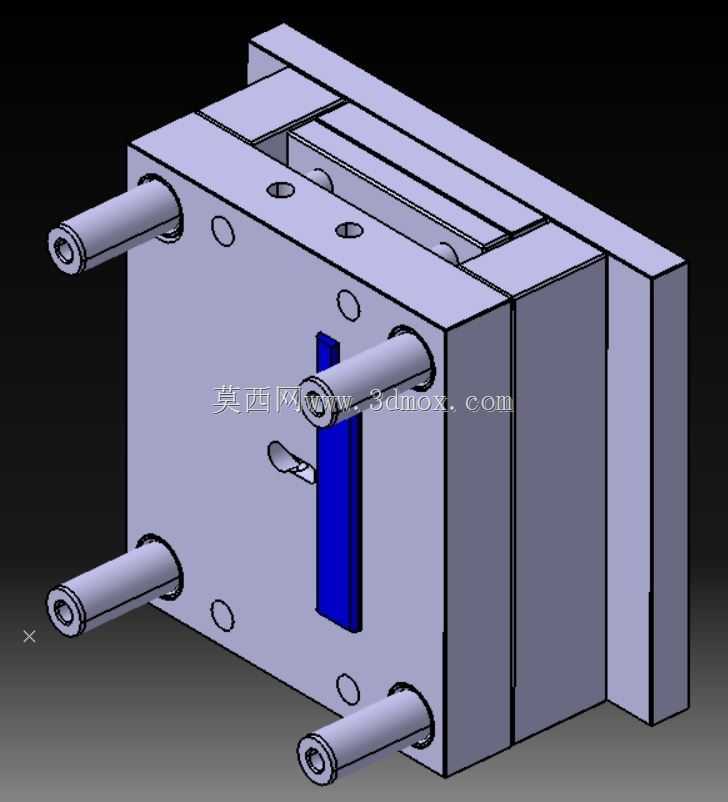

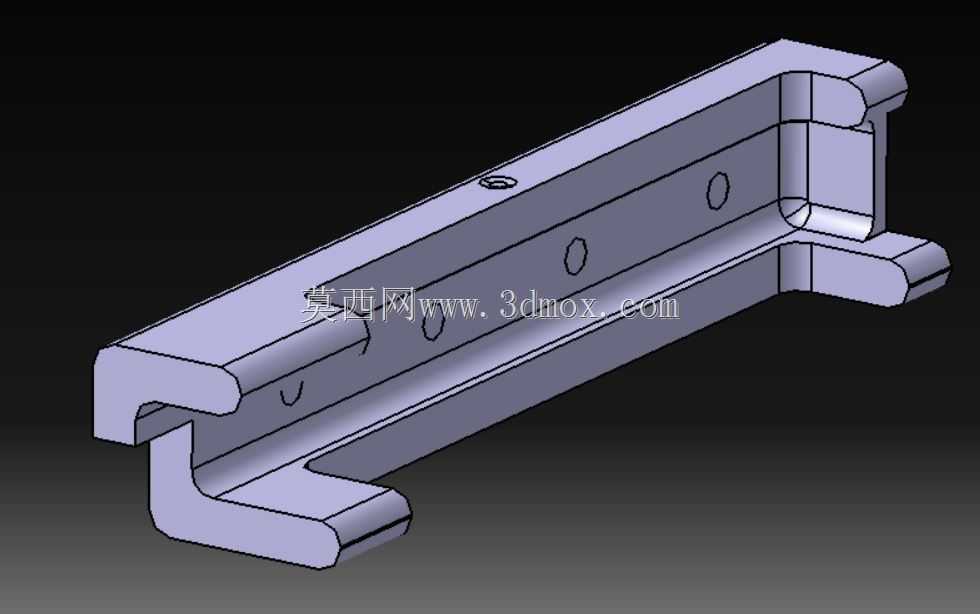

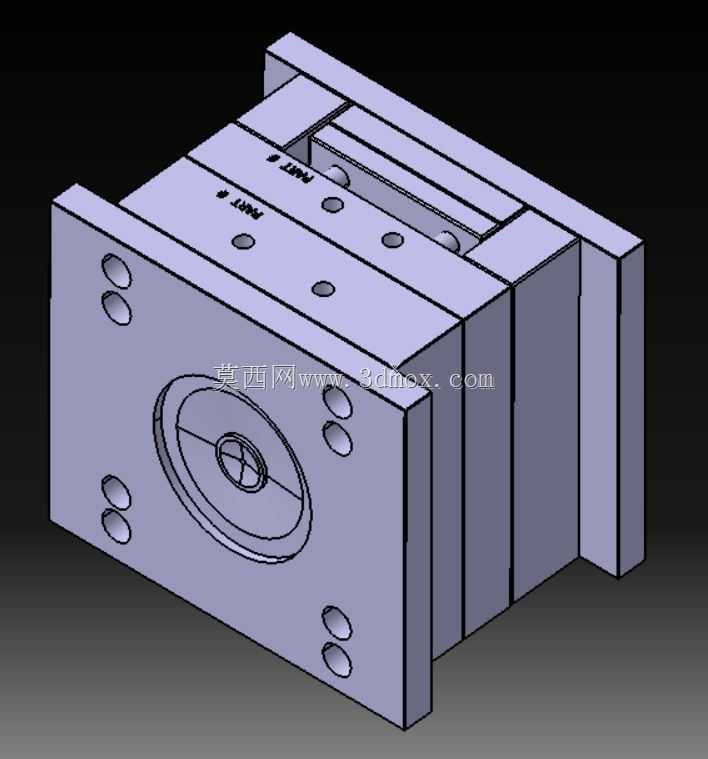

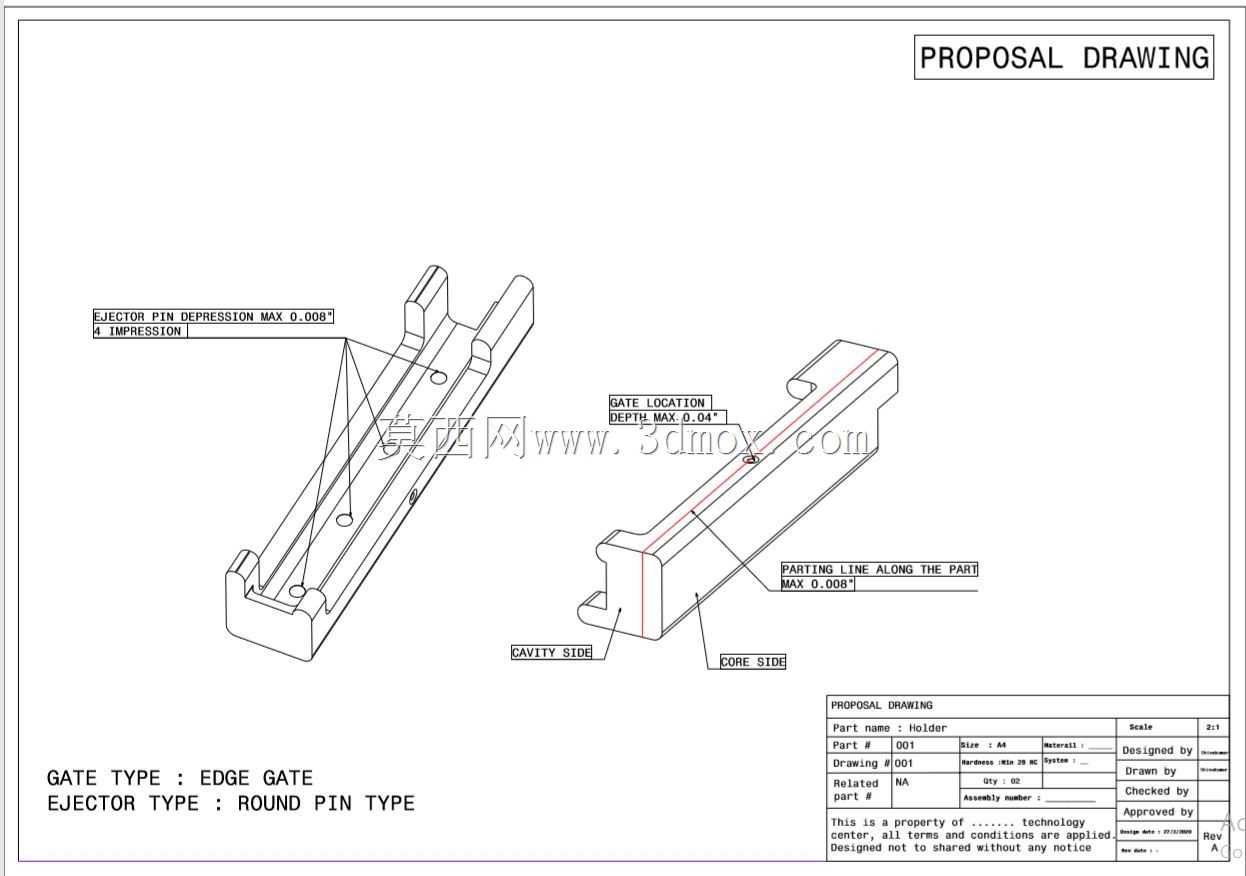

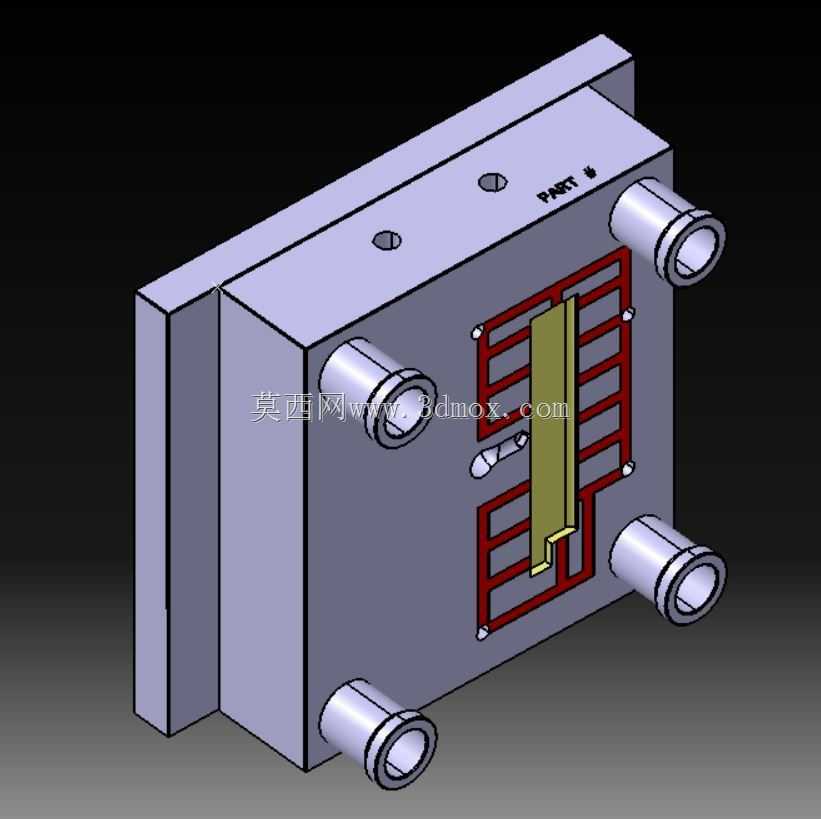

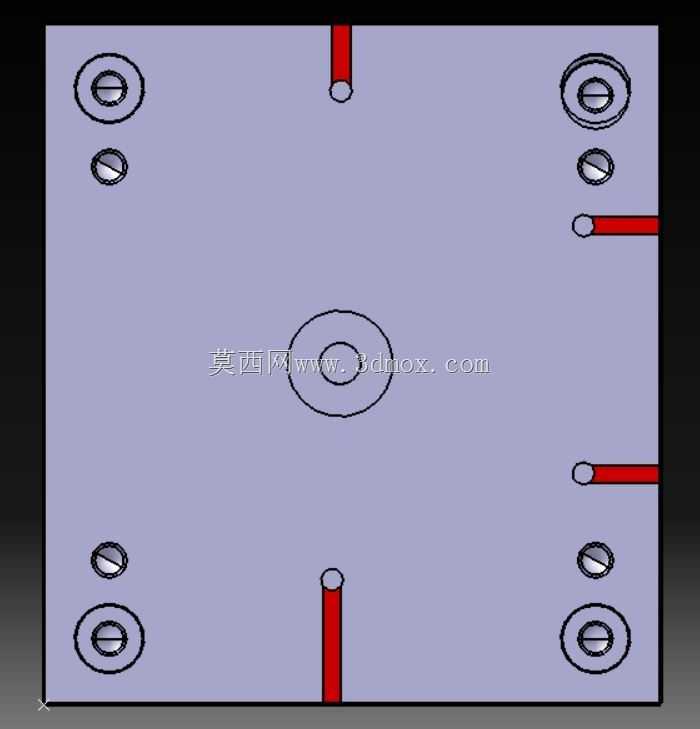

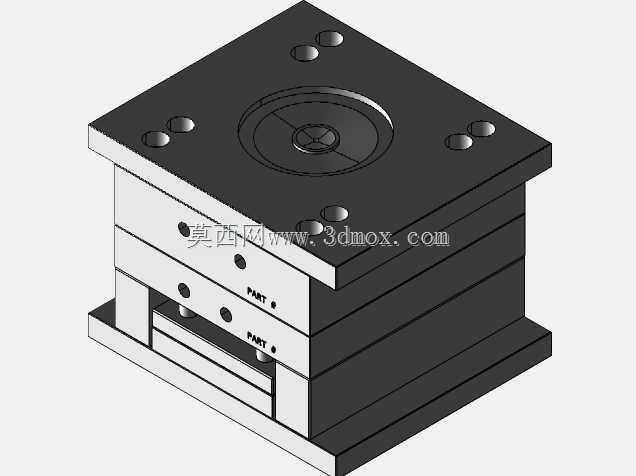

这套模具对应移动支架类塑料零件的批量注塑成型工序，在消费电子、小型家电配件的生产场景中应用广泛，这类带中心定位孔、周侧安装凸台的支架零件，对成型后的尺寸一致性、安装面平面度有明确要求，模具的结构设计直接决定了零件的成型良率与生产节拍。从结构布局来看，采用了标准两板模的基础模架架构，定模侧设置浇口套对接注塑机射嘴，主流道开设在定模板中心位置，分流道沿分型面对称排布，保证熔融塑料填充时各型腔的进料压力均衡，避免出现填充不足、飞边或者熔接痕位置偏移的问题。动模侧设置了对应零件外形的型腔镶件，周侧均匀布置的内六角安装孔位，是模架与注塑机工作台、各模板之间的连接定位结构，安装时需要保证动定模板的平行度误差控制在0.02mm以内，避免合模时出现错位导致零件壁厚不均。设计过程中优先考虑了零件的脱模顺畅性，顶出机构布置在动模侧的非外观面位置，对应零件的加强筋与安装柱位置设置顶杆，避免顶出时零件出现顶白、变形的缺陷；冷却水道沿型腔周边均匀排布，保证成型过程中模温均匀，缩短零件冷却定型的周期，适配批量生产的效率要求。模具的安装边界适配常规卧式注塑机的拉杆间距，整体厚度满足注塑机的最大最小模厚要求，定位圈尺寸匹配注塑机定模固定板的定位孔，安装时无需额外加装过渡法兰即可完成快速装夹。分型面的选择贴合零件的最大轮廓线，避开了零件的外观装配面，避免合模痕出现在后续需要喷涂或者装配的外露区域，同时在分型面周侧设置了溢料槽，容纳少量溢出的冷料，减少飞边清理的工作量。导向机构采用标准导柱导套配合，导柱设置在动模侧，合模时先导入定模导套完成定位，保证合模过程中型腔与型芯的同轴度，避免长期生产后出现导向件磨损导致的分型面错位。
