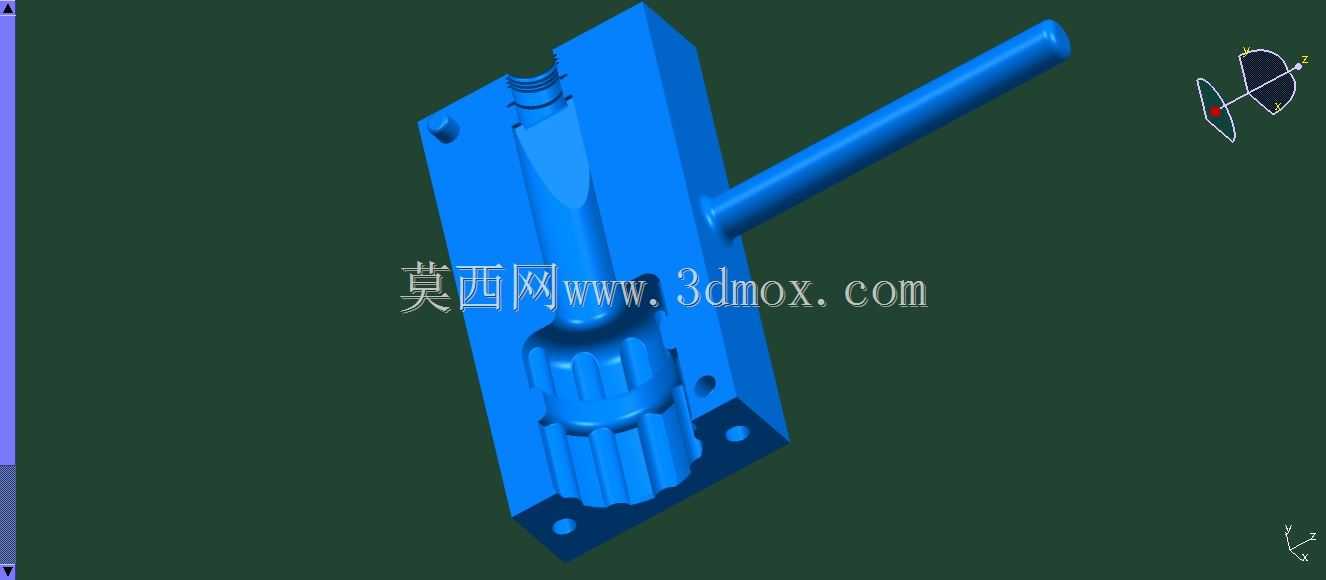

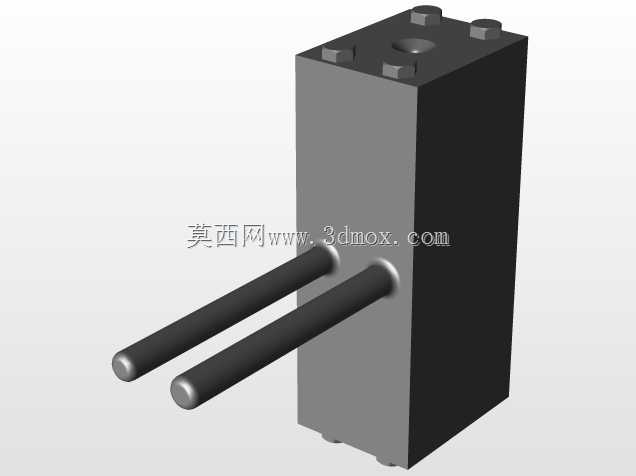

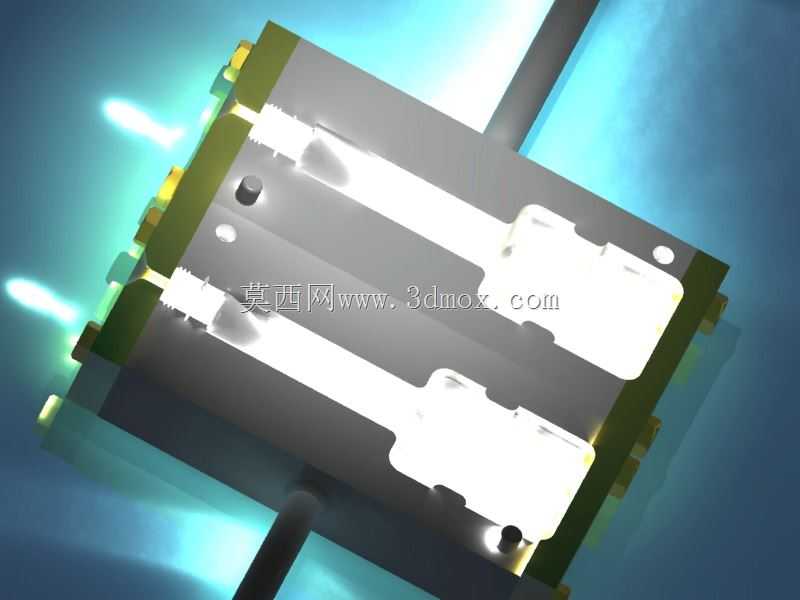

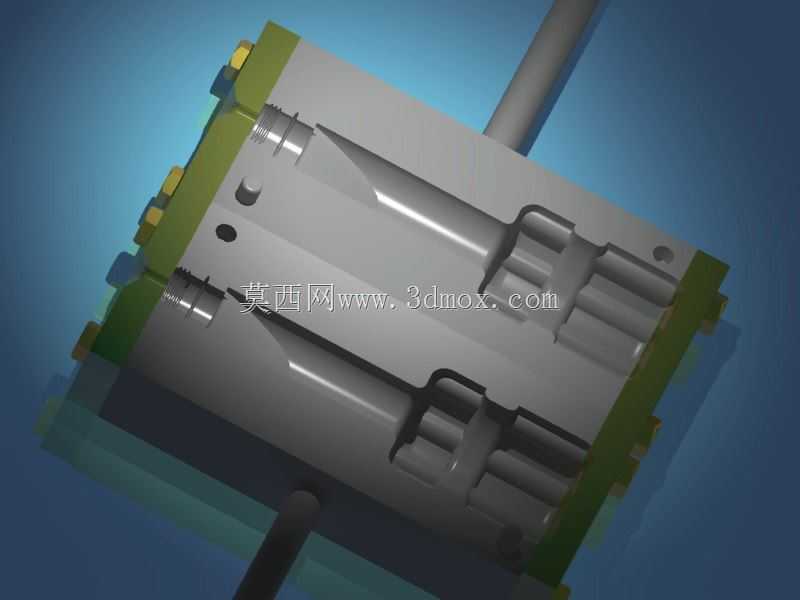

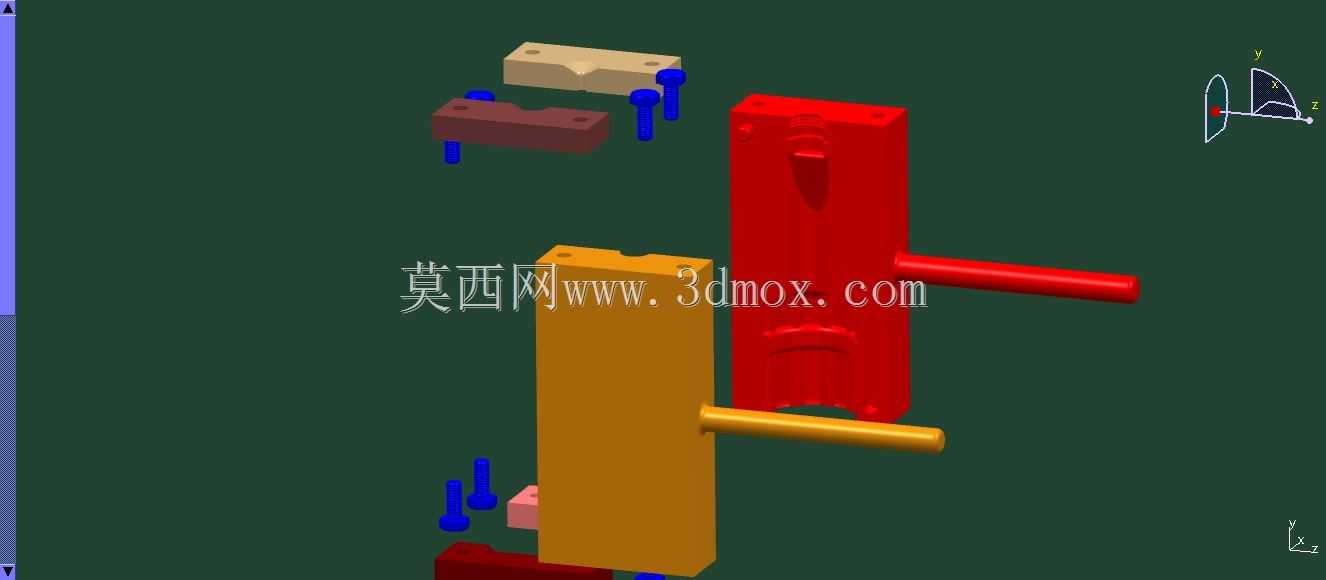

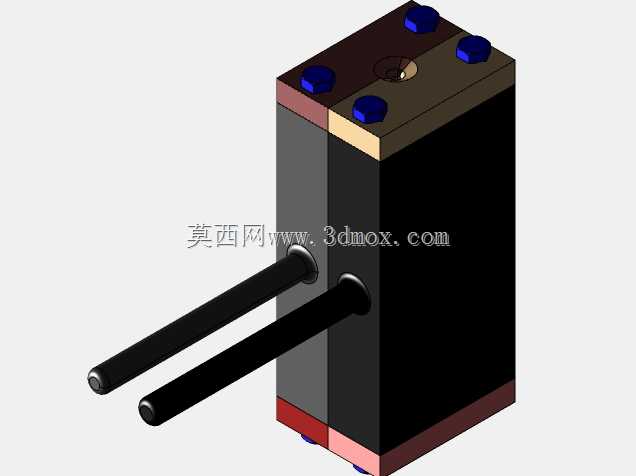

螺丝刀形半升水瓶注塑模具结构设计

这套模具面向小容量瓶装饮品的吹塑前置成型工序开发，适配1/2升规格、瓶身带螺丝刀形握持纹理的饮用水瓶生产需求，在快消品包装生产线上可直接对接卧式注塑机完成瓶坯的批量成型作业。日常生产场景中，该模具安装于200吨锁模力规格的注塑设备上，模架采用标准龙记模胚规格，周圈预留的冷却水路接口可直接对接厂区现有冷却水循环系统，无需额外改造管路接口位置。从结构设计逻辑来看，模具采用一模两腔的布局平衡流道设计，进胶点设置在瓶坯底部中心位置，可避免进胶痕迹残留在瓶身外观面，省去后续外观修整的工序成本；分型面贴合瓶身螺丝刀形凹凸纹理的最大轮廓线设置，合模时的插穿面做了1度的斜度让位，可减少长期生产过程中的插穿面磨损，延长模具整体使用寿命。模腔部分采用铍铜合金镶件嵌套结构，瓶身带防滑纹理的区域单独做镶件拆分，一方面便于纹理区域的抛光加工，另一方面如果生产过程中出现纹理碰伤、磨损的情况，可单独更换对应镶件，无需整体报废模腔，大幅降低生产维护成本。顶出结构采用推板顶出配合气顶辅助的方式，瓶坯成型冷却后，推板沿导柱方向平稳推出，配合气顶通入压缩空气，可避免瓶坯顶出过程中出现变形、顶白的缺陷，保证成型后的瓶坯壁厚均匀，后续吹塑工序中不会出现壁厚不均导致的瓶身强度不足问题。安装边界方面，模具整体长宽尺寸控制在350mm*400mm范围内，厚度为320mm，码模槽位置符合通用注塑机的码模尺寸标准，吊装孔设置在模架顶部对称位置，车间日常吊装换模时可直接使用标准吊环作业，无需额外加工吊装点位。冷却水路采用环形回路设计，围绕模腔周圈均匀布置，水路直径设置为8mm，进出水口温差控制在3摄氏度以内，可将成型周期稳定控制在18秒以内，满足批量生产的节拍要求。导向部件采用导柱导套配合零度定位块的结构，合模过程中导柱先导入完成初定位，零度定位块再做精准对位，可保证模腔合模精度控制在0.02mm以内，避免合模错位导致的瓶坯飞边问题。排气槽开设在分型面的末端位置，深度控制在0.02mm，既可以顺利排出模腔内的空气，避免瓶坯出现烧焦、缺胶的缺陷，又不会产生明显飞边，减少后续去飞边的人工成本。
