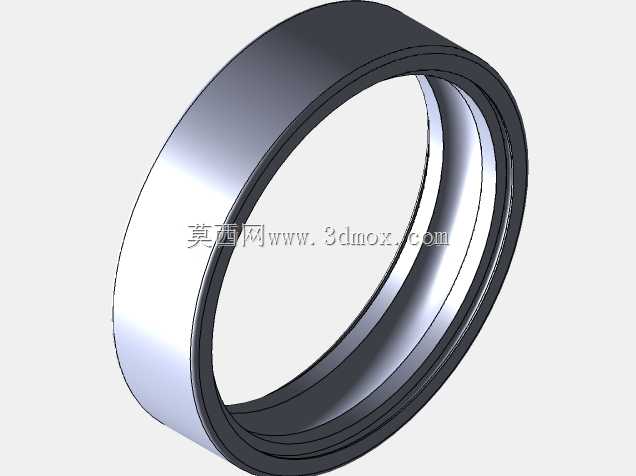

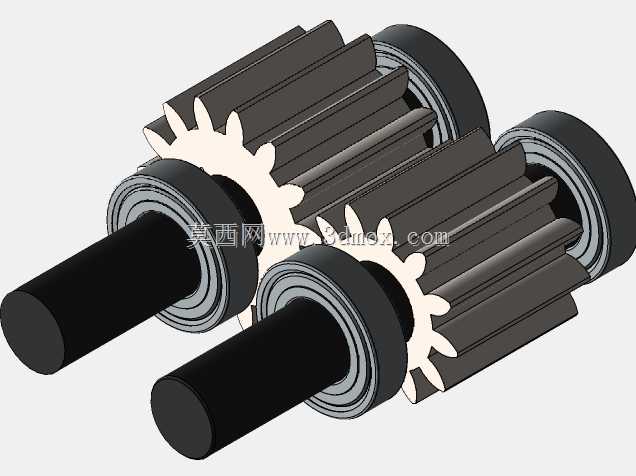

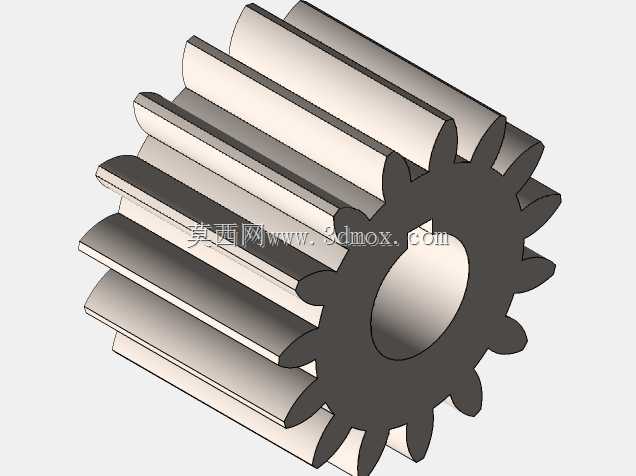

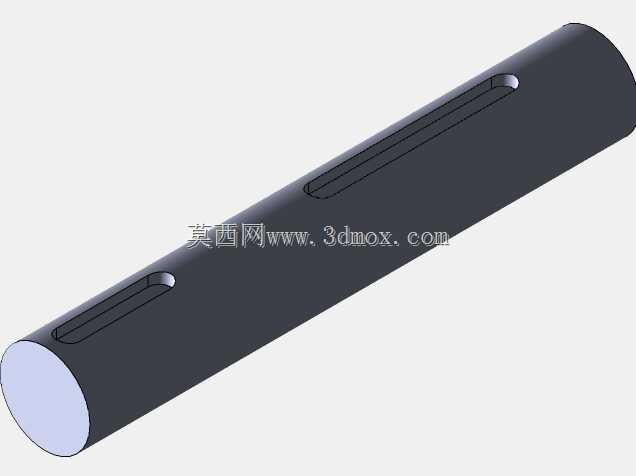

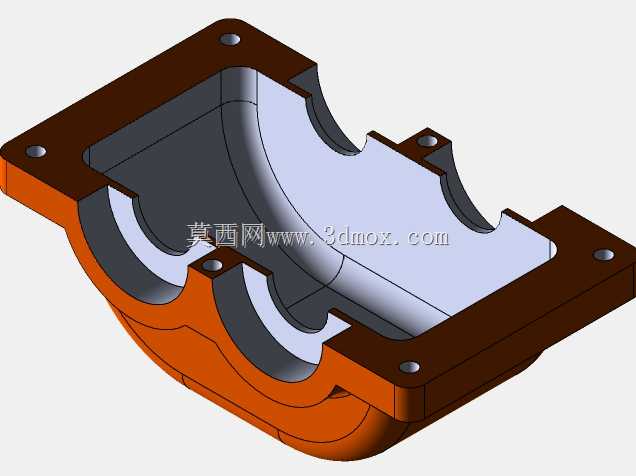

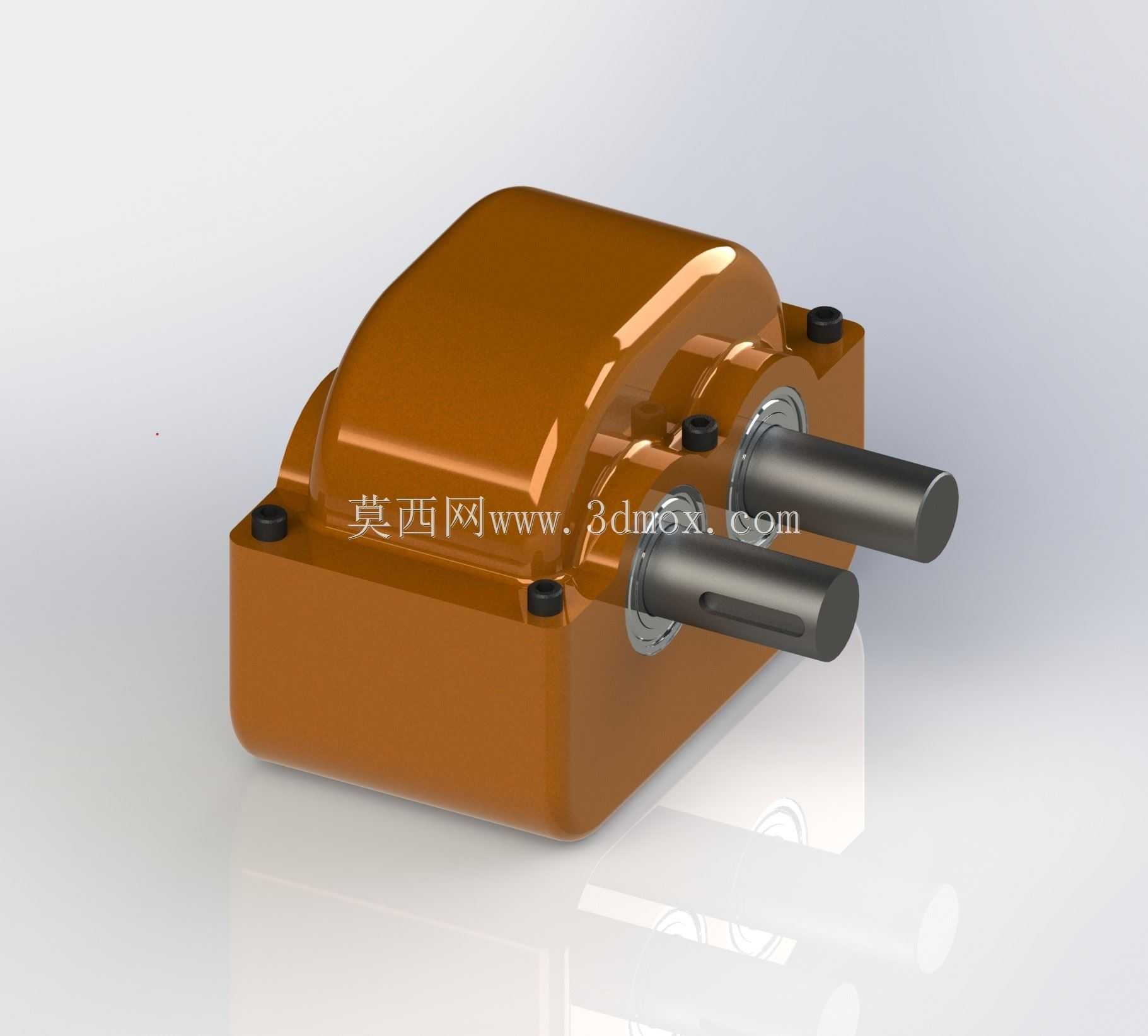

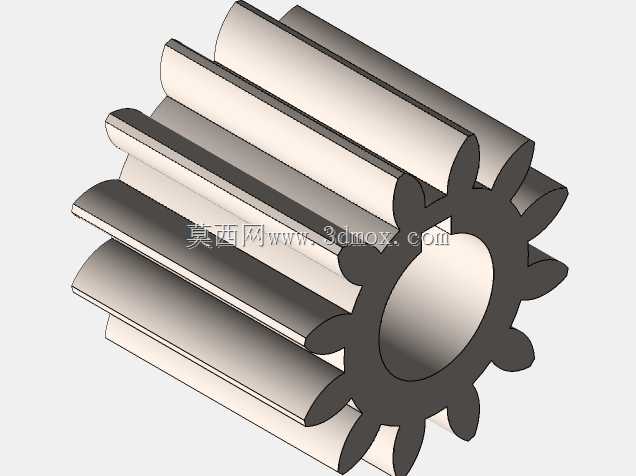

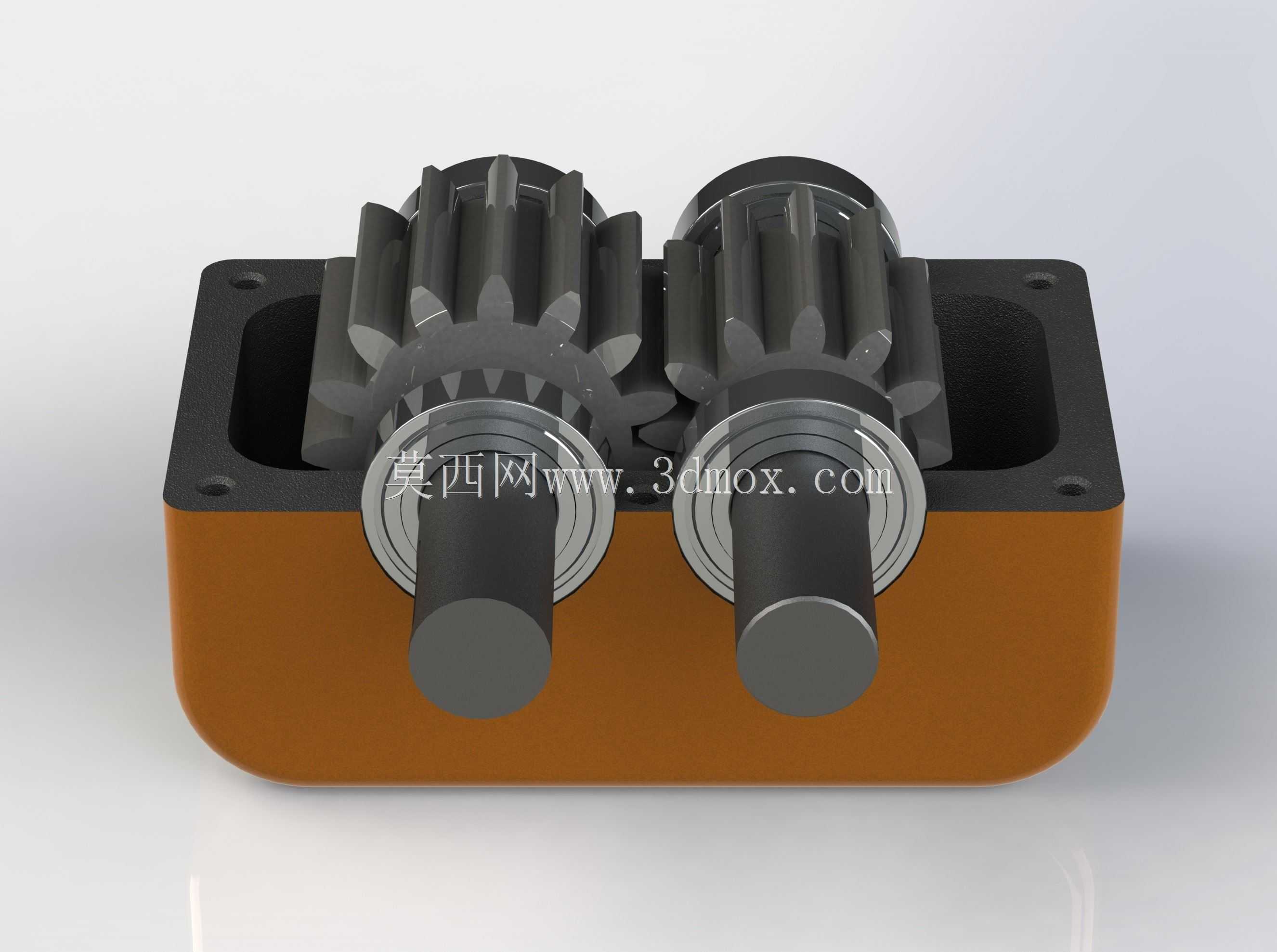

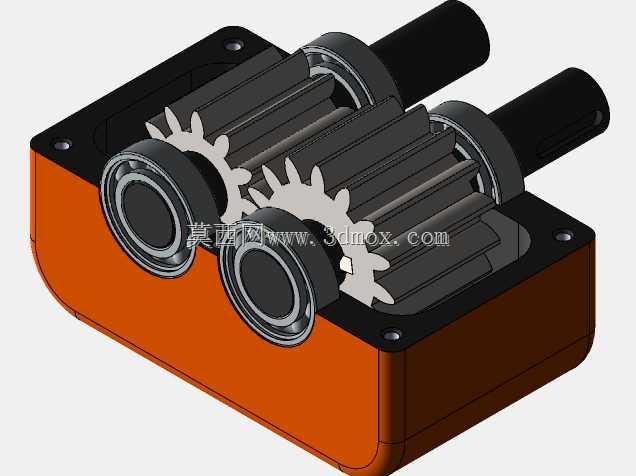

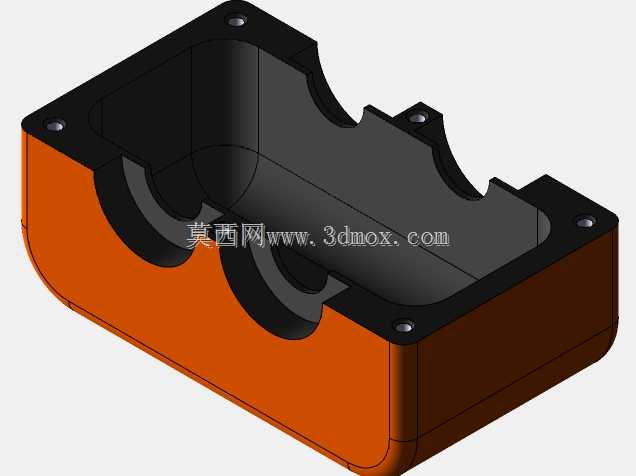

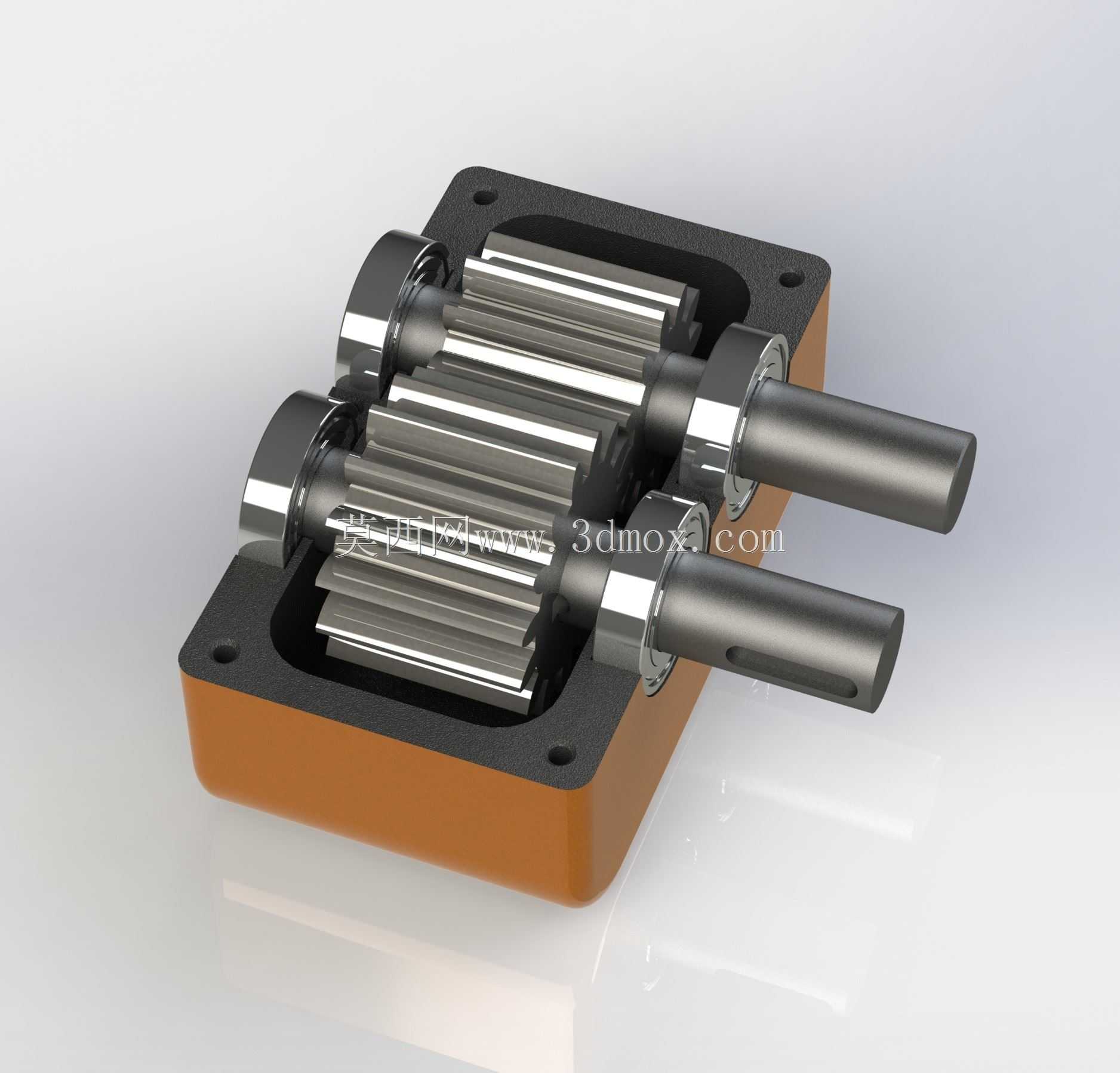

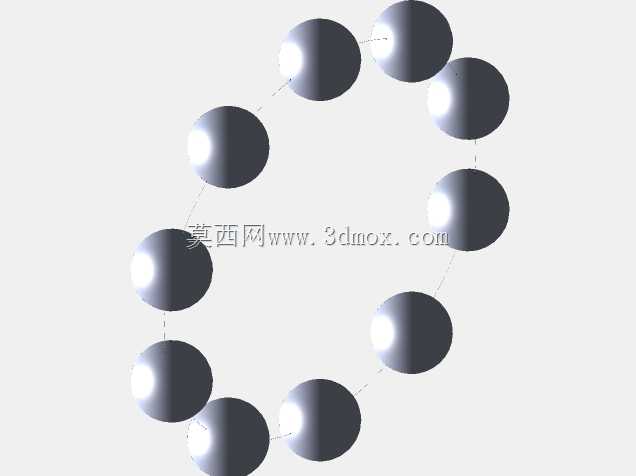

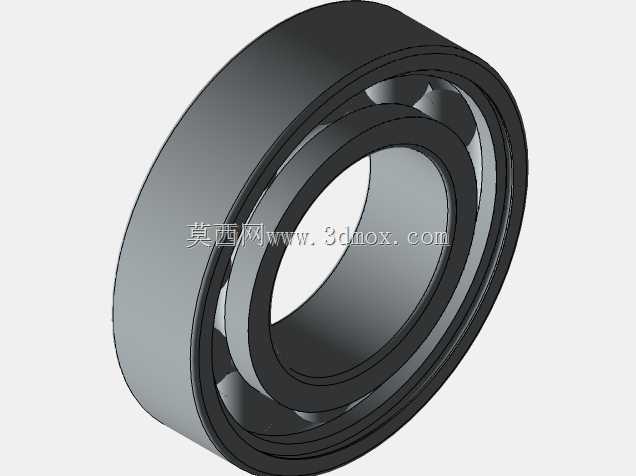

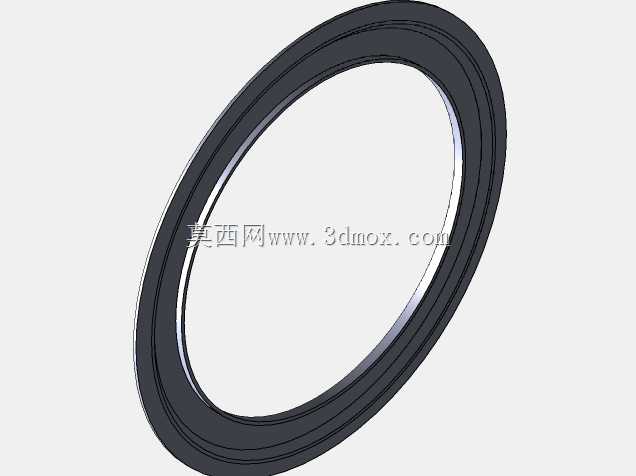

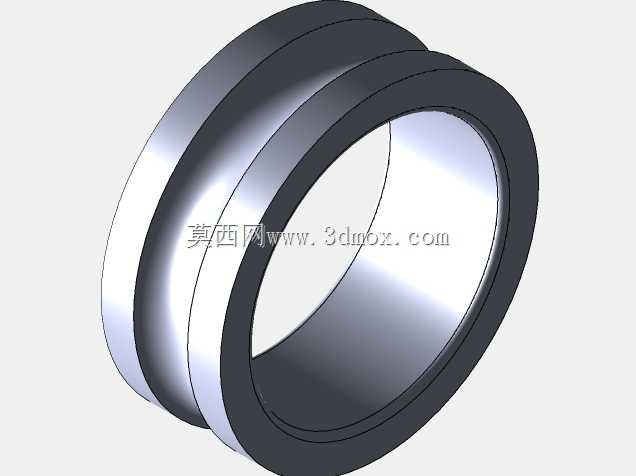

这款剖视展示的正齿轮传动齿轮箱,多用于小功率传动场景下的转速匹配与扭矩传递,常见于小型输送设备、实验台架传动单元、轻工辅助机械的动力传输环节,可在输入轴与输出轴平行布置的安装空间内,完成固定传动比的动力转换。从结构设计来看,箱体采用上下剖分的组合形式,下箱体为承托式结构,上盖通过螺栓与下箱体连接,安装孔位布置在箱体四角的凸台上,可直接通过螺栓固定在设备安装基面,安装边界需预留输入、输出轴的轴向伸出空间,同时要留出侧方螺栓拆装的操作余量,避免后期维护时无法拆卸箱体连接螺栓。内部采用两级正齿轮平行轴传动布局,两根平行布置的传动轴通过轴承支撑在箱体轴承座孔内,齿轮与轴之间采用键连接传递扭矩,轴端设置轴肩与轴承内圈定位,轴承外圈通过箱体孔台肩与端盖压紧,保证轴系运转时的轴向定位精度,避免齿轮啮合时出现轴向窜动影响传动平稳性。齿轮采用标准渐开线圆柱直齿设计,啮合侧隙控制在常规传动适用范围内,既可以保证正反转切换时的传动精度,也能容纳少量润滑脂填充啮合间隙,降低齿面磨损。箱体内部预留了润滑脂存储空间,运转时齿轮带起的润滑脂可附着在齿面与轴承位置,无需额外配置复杂的稀油润滑回路,适配低转速、间歇运转的工作场景,日常维护仅需定期补充润滑脂即可。设计时优先考虑了加工工艺性,箱体的轴承孔采用一次装夹同轴加工,保证两根轴的孔位平行度符合齿轮啮合的公差要求,降低装配时的齿面接触偏差;轴类零件的台阶尺寸统一适配标准轴承内孔与齿轮内孔规格,减少非标加工件的数量,降低加工与备件采购成本。外露的轴端预留了键槽安装位置,可直接连接联轴器、带轮等传动件,无需额外对轴端进行二次加工,适配多数常规传动连接需求。从安装适配性来看,整体结构紧凑,没有外凸的复杂结构,可在狭小的设备舱内完成布置,输入输出轴的中心距按照标准齿轮啮合参数设计,后期如果需要调整传动比,仅需更换对应齿数的齿轮与调整轴间距相关的加工尺寸,即可快速衍生出不同传动比的同系列齿轮箱,缩短同类型产品的设计迭代周期。
