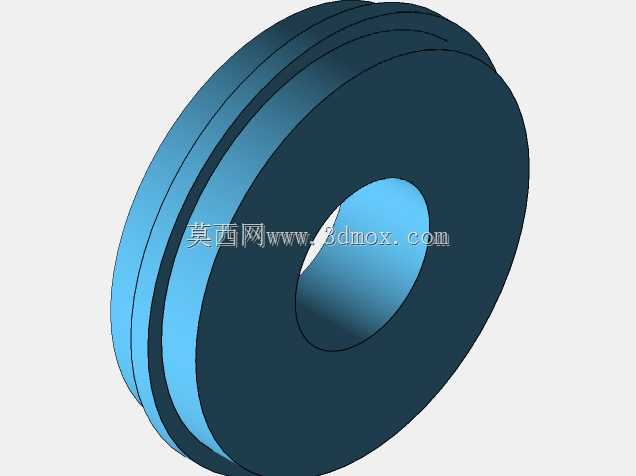

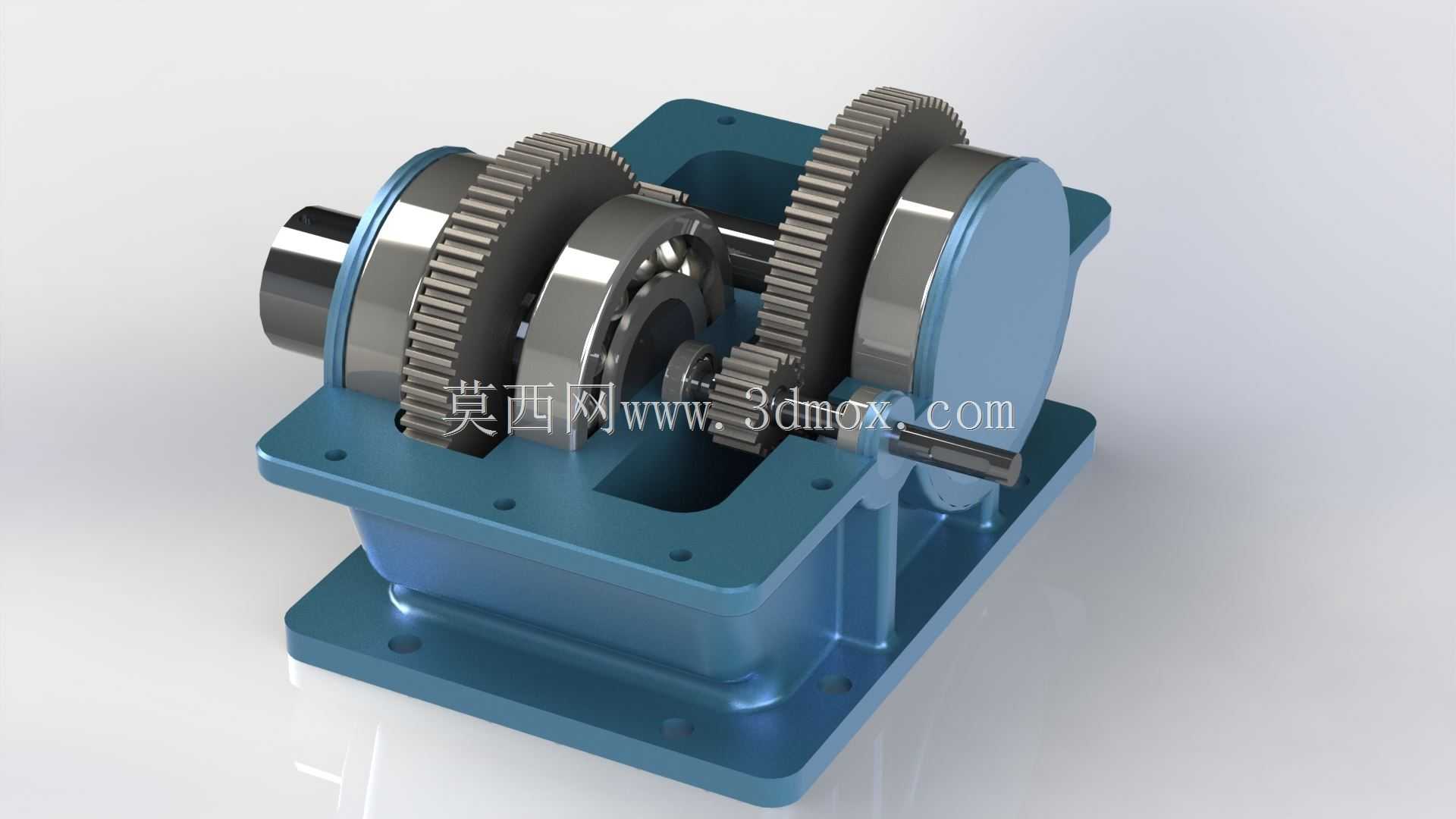

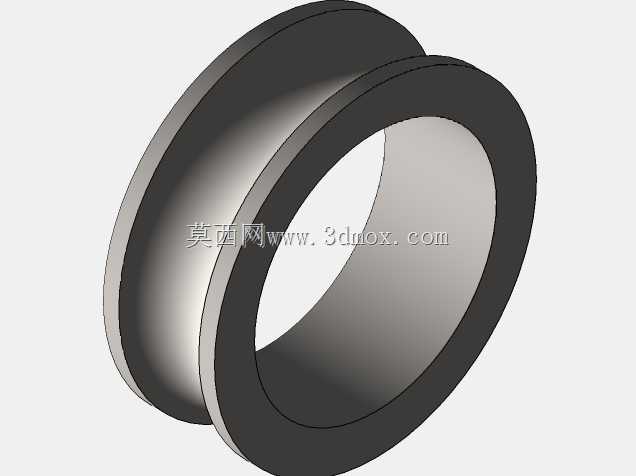

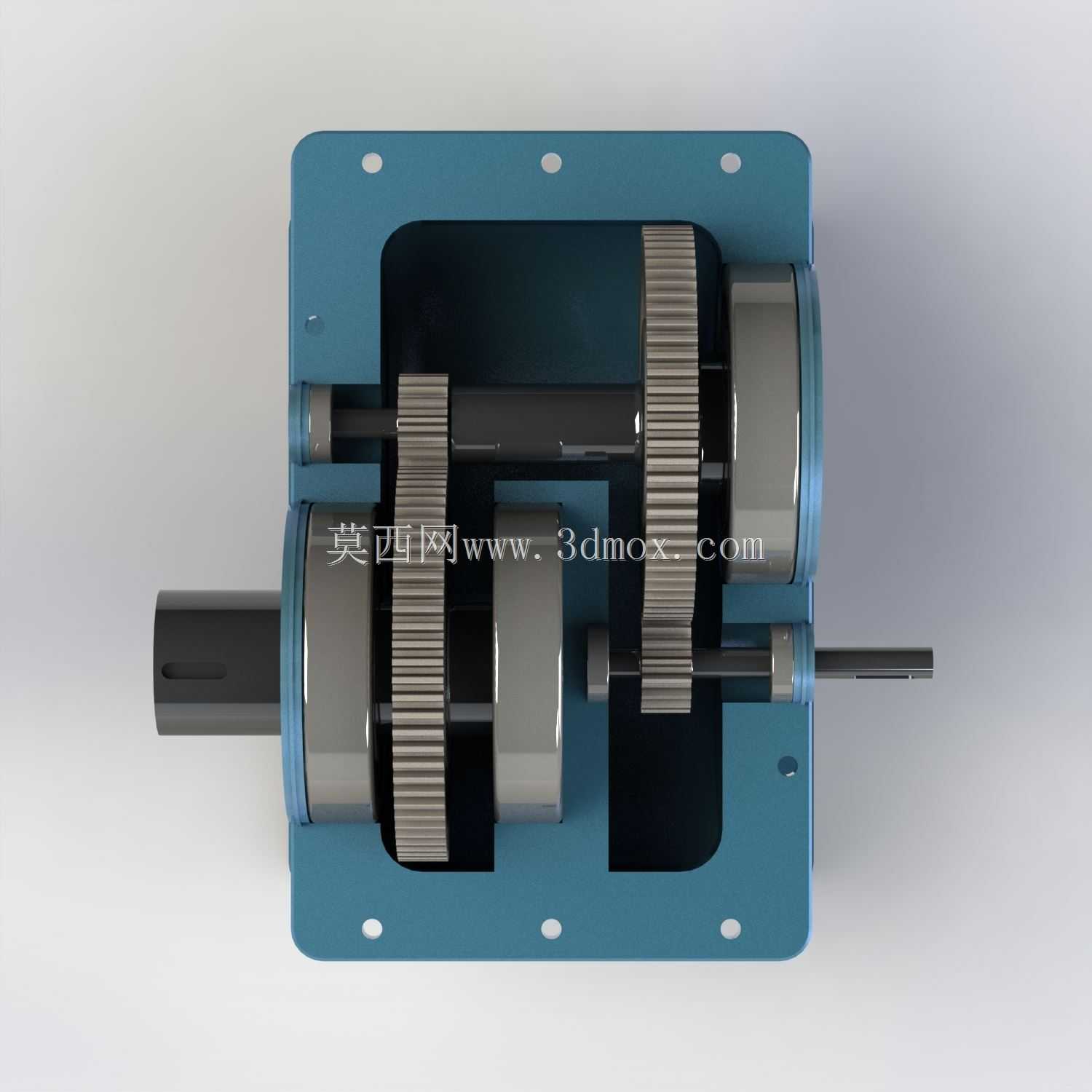

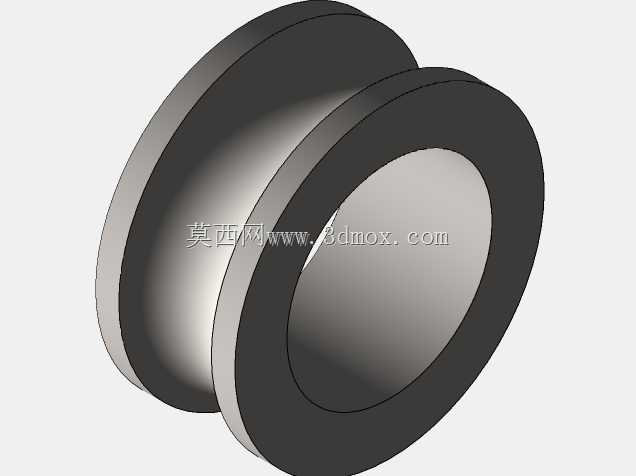

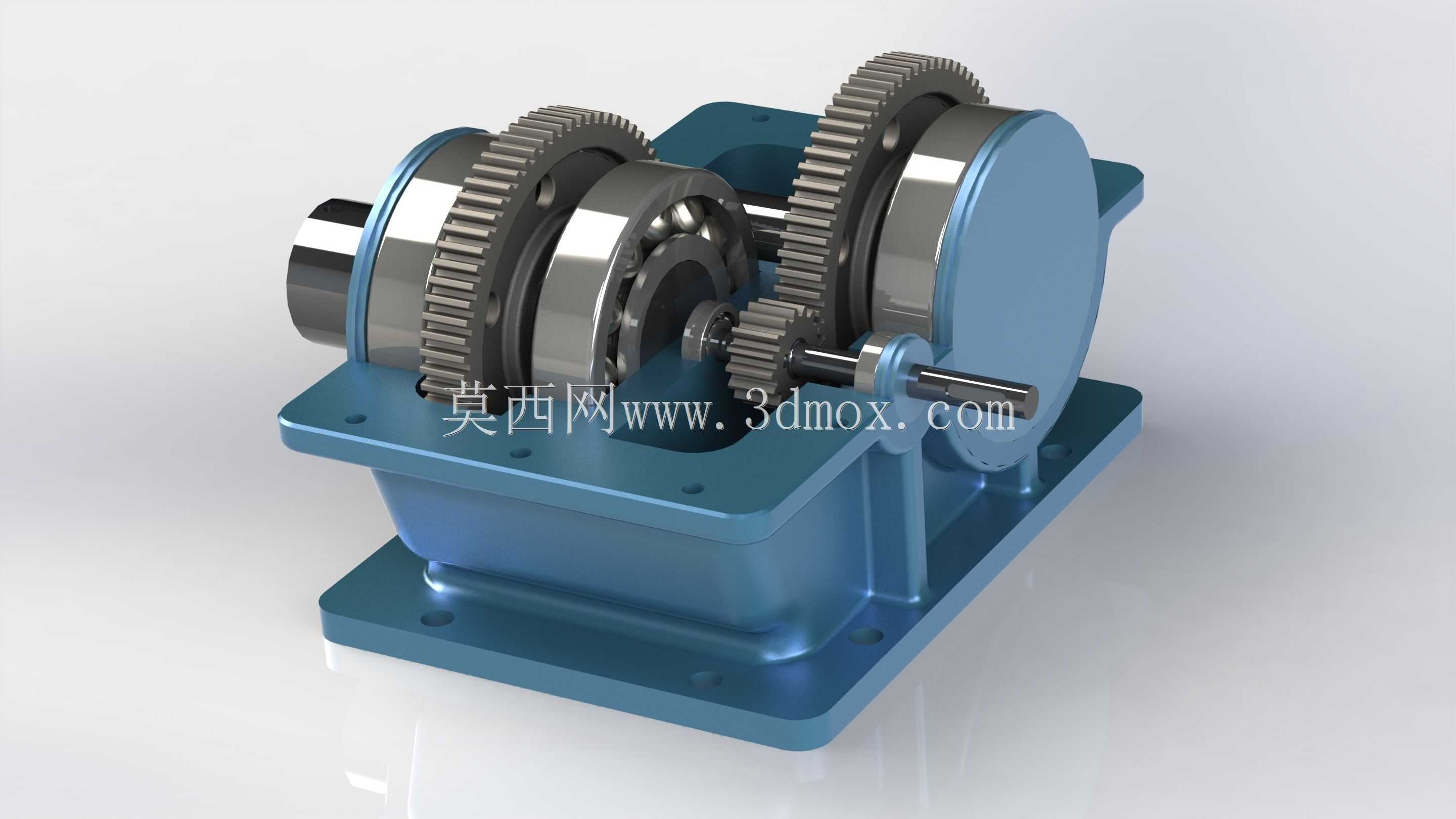

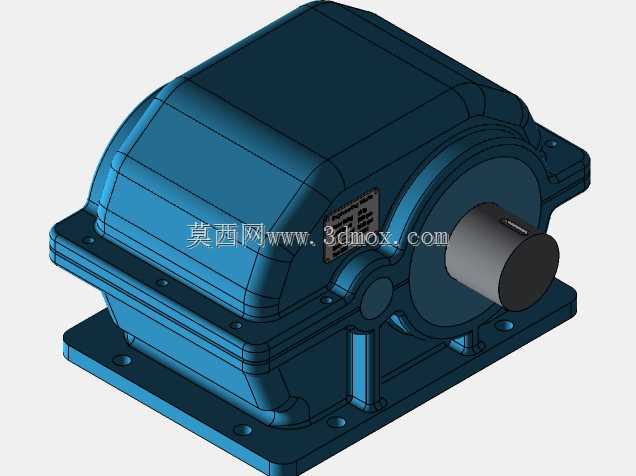

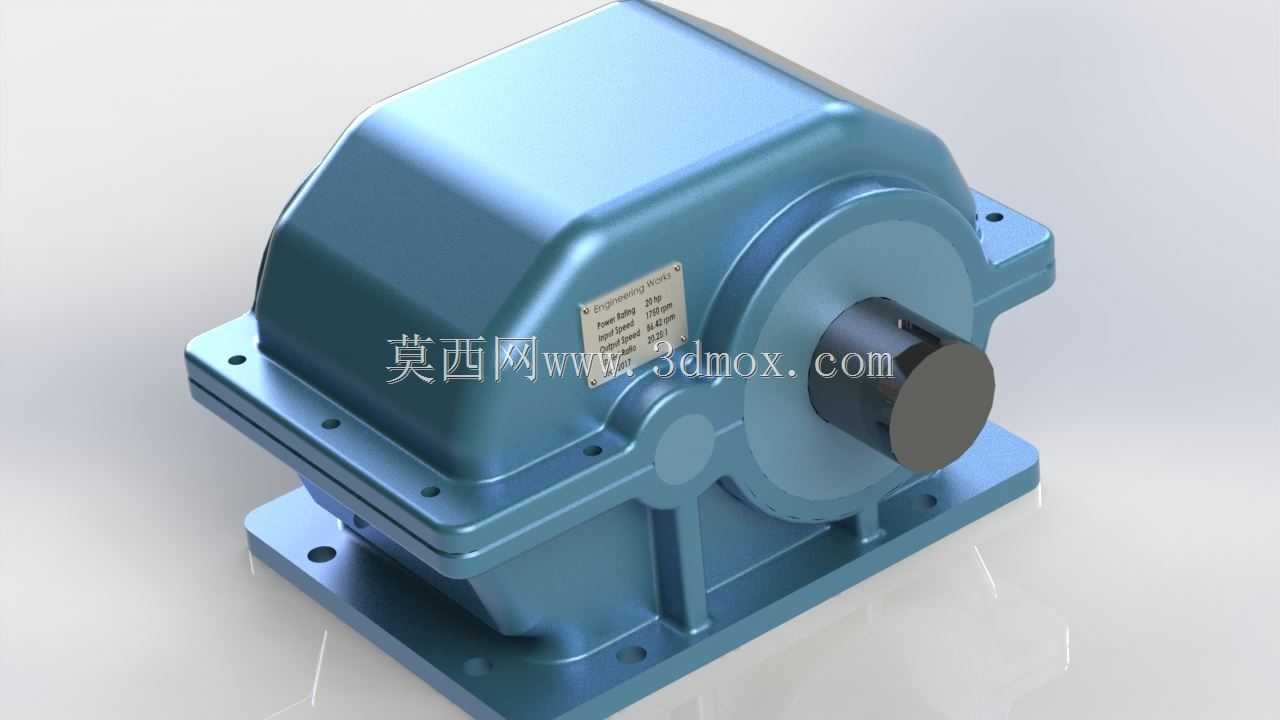

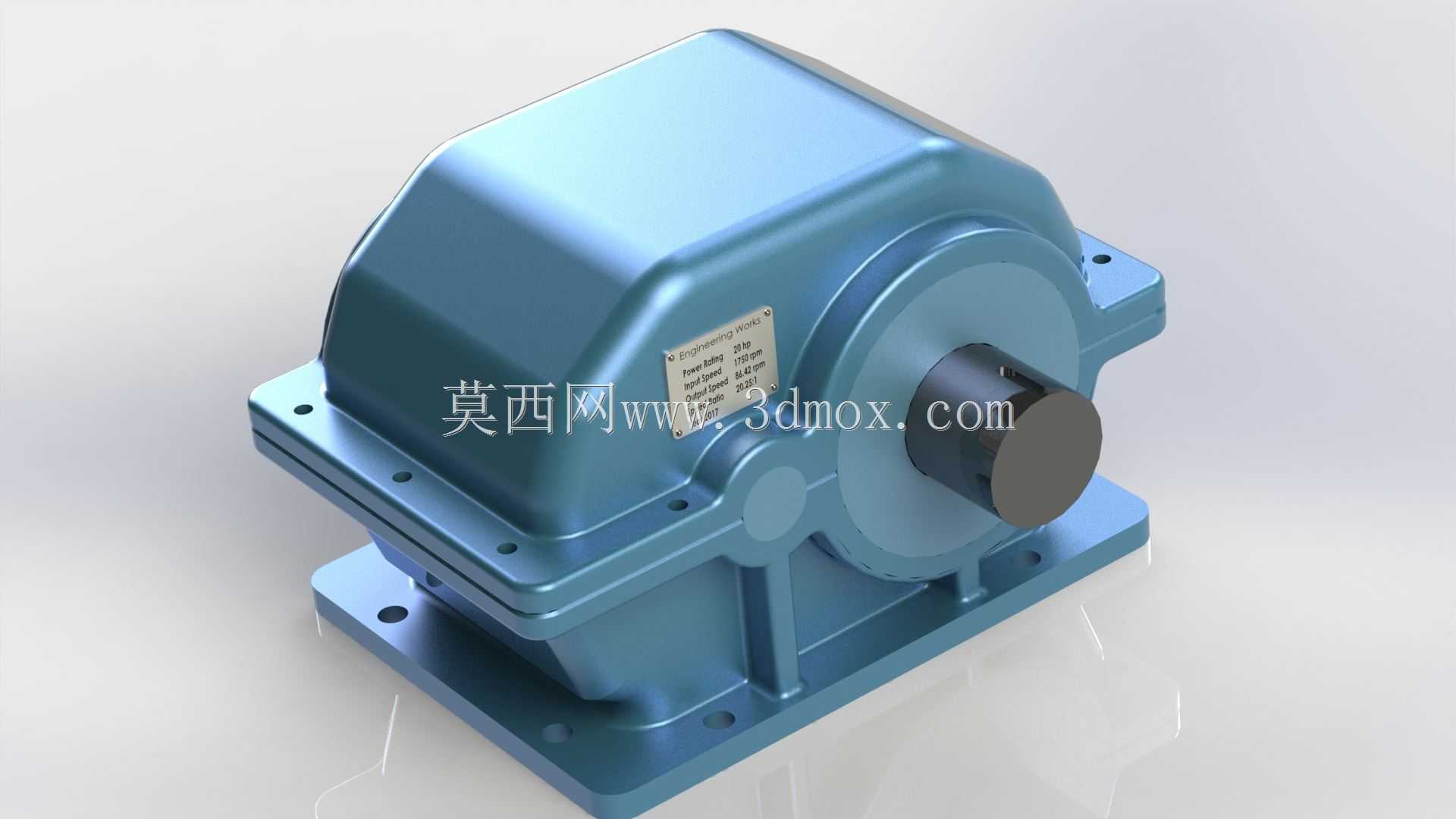

剖视展示两级直齿圆柱齿轮减速箱结构

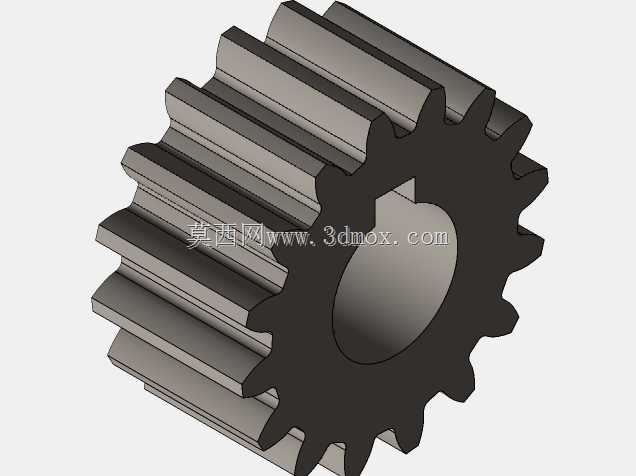

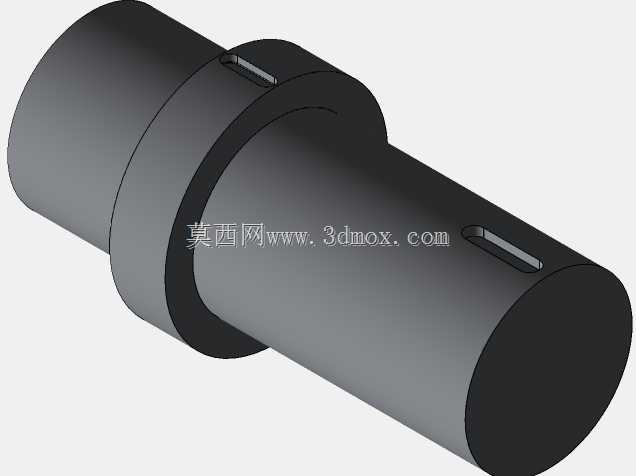

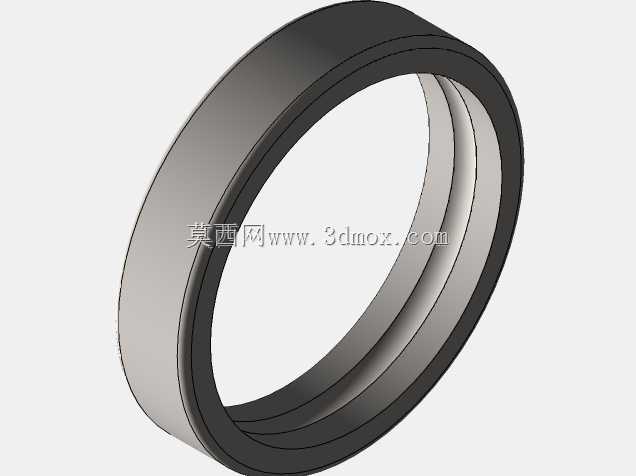

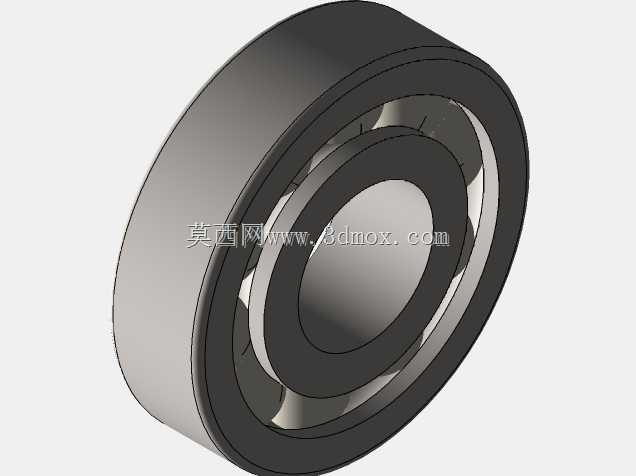

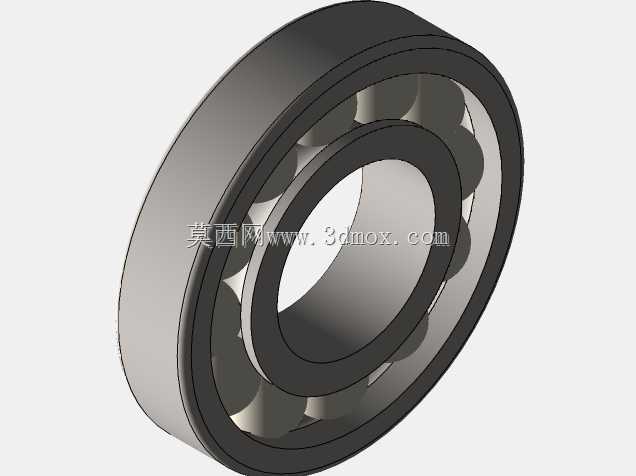

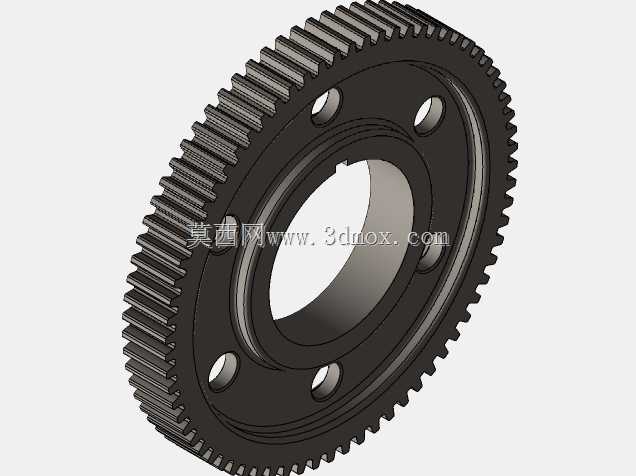

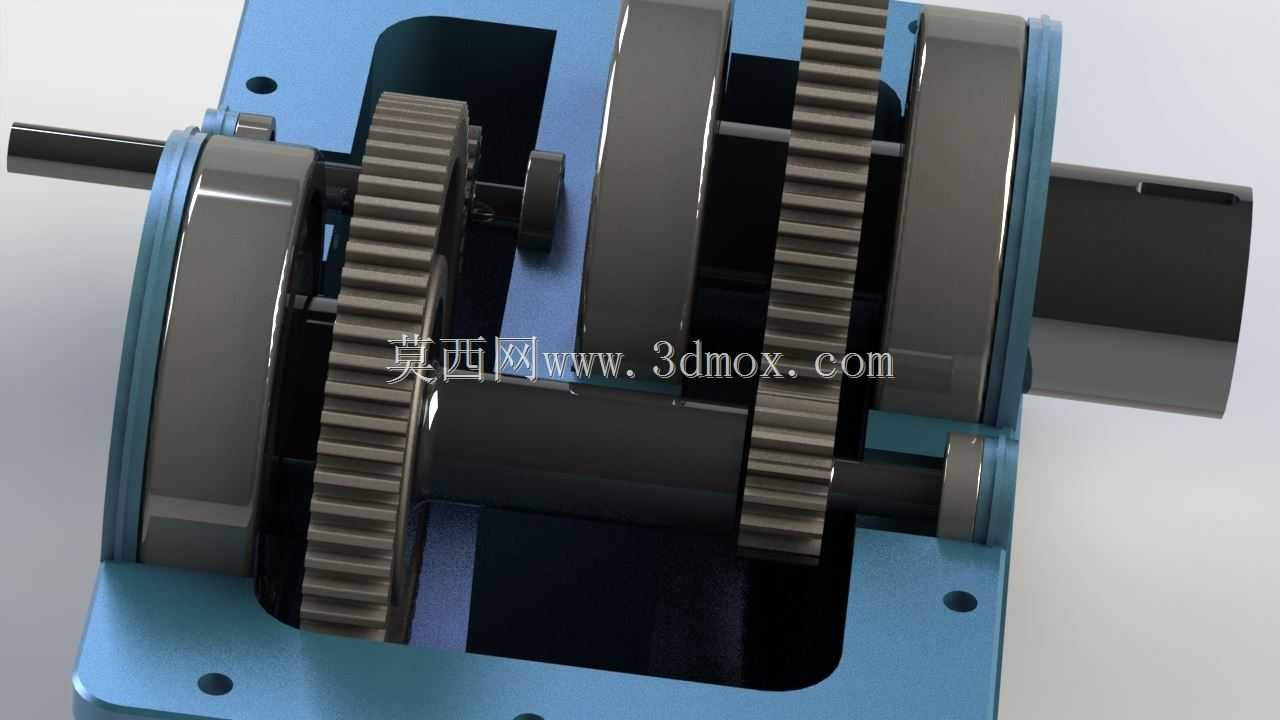

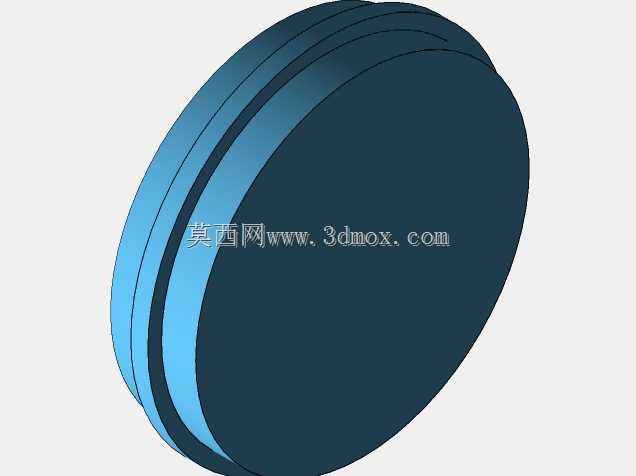

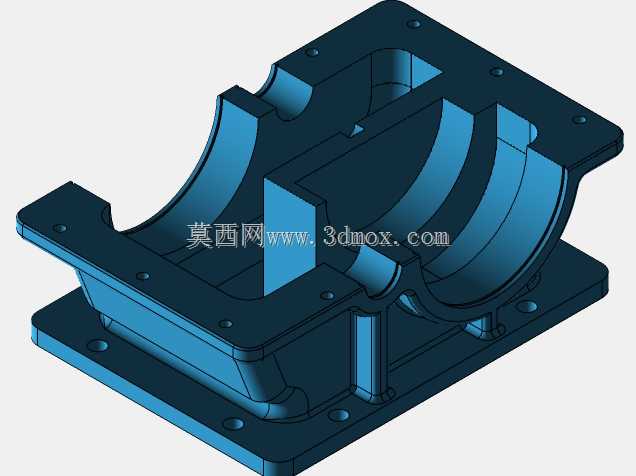

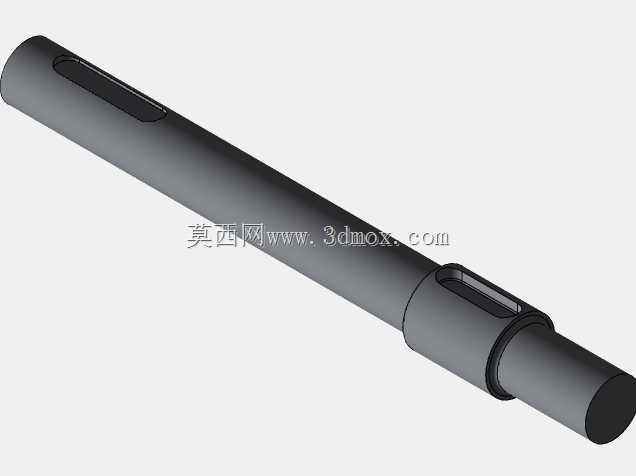

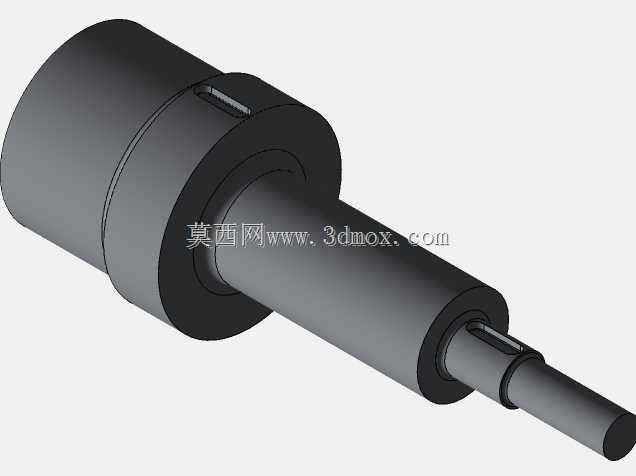

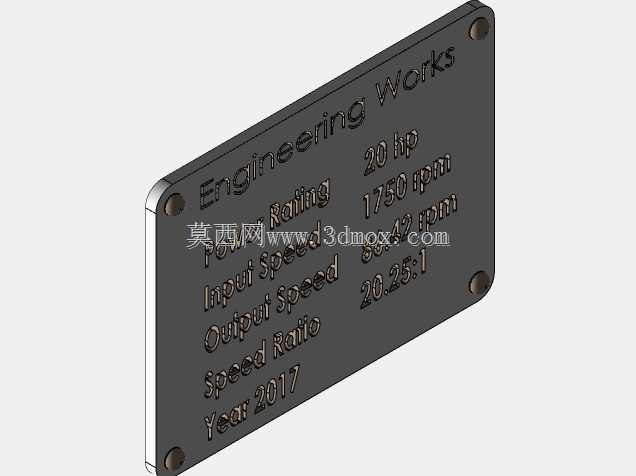

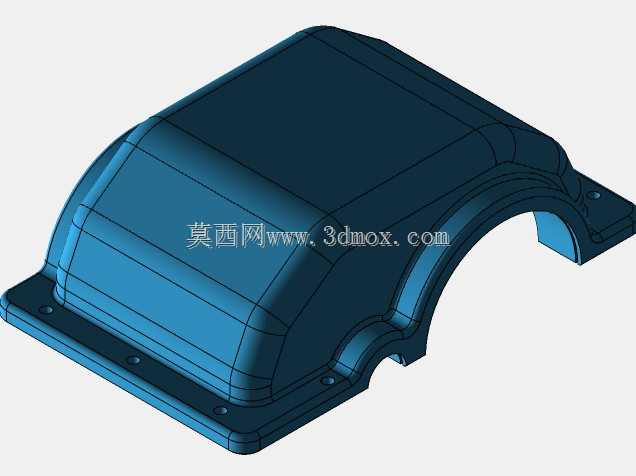

这款两级直齿圆柱齿轮减速装置，常被配套在输送线驱动端、小型物料提升设备、轻工包装机械的动力输入段，用来匹配原动机高转速低扭矩的输出特性，将动力调整为作业端需要的低转速大扭矩输出，避免作业负载直接冲击原动机轴系，延长整套驱动系统的使用寿命。从剖视结构能看到，箱体内腔设置了两级平行轴传动副，高速级小齿轮直接对接输入轴端，动力经中间轴传递到低速级大齿轮，最终由输出轴向外输出扭矩，各级齿轮的齿宽、模数按照传动比分配做了差异化设计，高速级齿轮模数更小、齿宽稍窄，适配高速段较小的扭矩载荷，低速级齿轮模数更大、齿宽更宽，能够承受减速后放大的扭矩载荷，避免轮齿发生弯曲疲劳失效。箱体采用剖分式设计，上下箱沿通过定位销定位、螺栓锁紧，既方便前期装配时调整齿轮啮合侧隙、检查轴承预紧量，也便于后期运维时更换磨损的密封件、补充润滑脂。输入轴与输出轴均伸出箱体外侧，轴肩位置设置了轴承安装位，配套深沟球轴承承受径向载荷与少量轴向载荷，轴承外侧安装有端盖与密封件，既可以阻挡箱体内的润滑油泄漏，也能避免外界粉尘、切削液进入箱体内部污染润滑介质。安装底座带有四个对称布置的安装孔，孔位间距按照通用驱动单元的安装尺寸设计，能够直接适配多数常规设备的安装基面，不需要额外加工过渡转接板，输入轴与输出轴的轴伸长度、轴径尺寸匹配常规联轴器的安装范围，对接电机、作业负载时不需要额外改制轴头。箱体内腔预留了足够的储油空间，齿轮运转时可以通过飞溅润滑的方式将润滑油带到啮合齿面与轴承滚道，不需要额外设置强制润滑管路，简化了配套设备的油路设计，也降低了日常运维的工作量。各级轴系的轴向定位通过轴肩、套筒与端盖配合实现，装配时可以通过调整端盖处的密封垫片厚度来控制轴承的游隙，避免轴系运转时出现窜动，保证齿轮啮合精度，降低运转过程中的振动与噪声。
