20mm无刷钢齿轮舵机结构设计

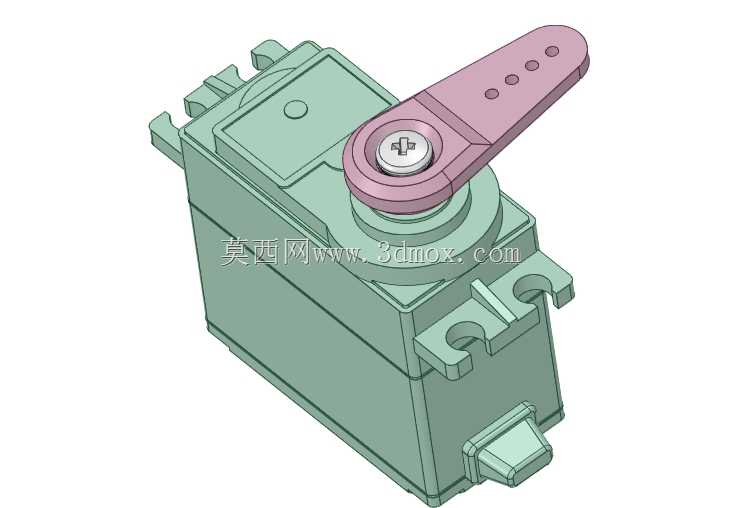

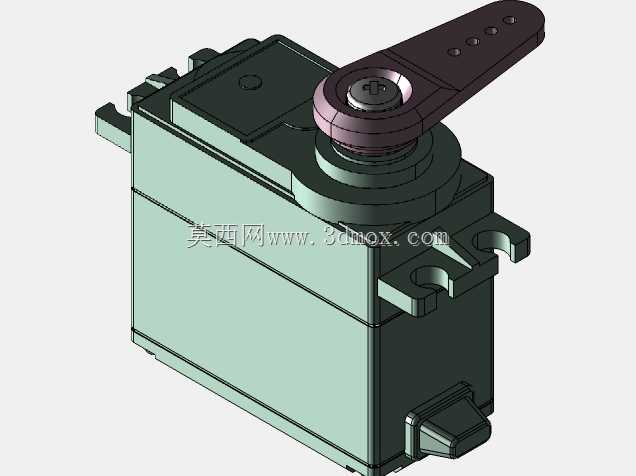

这款20mm规格的无刷钢齿轮舵机，核心应用场景覆盖航模舵面控制、小型机器人关节驱动、精密云台姿态调整、遥控车转向机构等对执行精度、响应速度有要求的领域，作为小型伺服执行部件，它承担着将控制信号转化为精确角度位移输出的核心作用，是各类小型遥控、自动化运动装置里的核心执行终端。从功能特性来看，它采用无刷电机搭配钢齿轮组的传动配置，相比有刷舵机和塑料齿轮方案，无刷结构的换向磨损更小，连续工作寿命更长，钢齿轮组能承受更大的输出扭矩，在频繁正反转、瞬时负载冲击的工况下不容易出现扫齿失效，速度版的调校取向偏向更快的响应速度，适合需要快速动作调整的使用场景。设计过程中是参照实物给定的安装尺寸、外形边界完成的参数化建模，首先确定了20mm见方的主体机身安装基准，机身上预留的安装凸耳、定位槽完全匹配行业通用的20mm舵机安装孔位标准，不需要额外修改安装位就能直接替换同规格的传统舵机，降低用户的选型替换成本。输出轴端的舵盘安装位采用标准十字花键配合结构，搭配一字型舵臂，舵臂上预留的多个安装孔位可以适配不同长度的连杆连接需求，用户可以根据实际的舵面行程、力矩传递需求选择对应的孔位安装。机身侧面的出线槽位置做了限位结构，避免走线过程中线缆被壳体磨损，输出轴根部的密封台阶可以阻挡日常使用中的灰尘、少量溅水进入齿轮腔，提升户外使用场景下的可靠性。建模过程中对齿轮组的啮合间隙做了合理的公差预留，既保证传动过程不会出现卡滞，也不会因为间隙过大导致输出端回差超标，外壳的加强筋布局完全参照实物的受力位置设计，在安装凸耳、输出轴基座这些受力集中的区域做了局部加厚，避免安装锁紧或者承受大负载时出现壳体开裂的问题。整个模型的外形边界严格控制在同规格舵机的标准尺寸范围内，不会出现和周边安装结构干涉的问题，不管是做整机装配的干涉检查，还是直接用于结构件的配套设计，都能提供准确的尺寸参考，对于做小型机器人、航模结构设计的工程师来说，可以直接调用这个模型完成整体装配布局，不需要反复测绘实物尺寸，能有效缩短前期结构设计的周期。
