金钟宝PH-157G云台快装锁紧释放杆结构

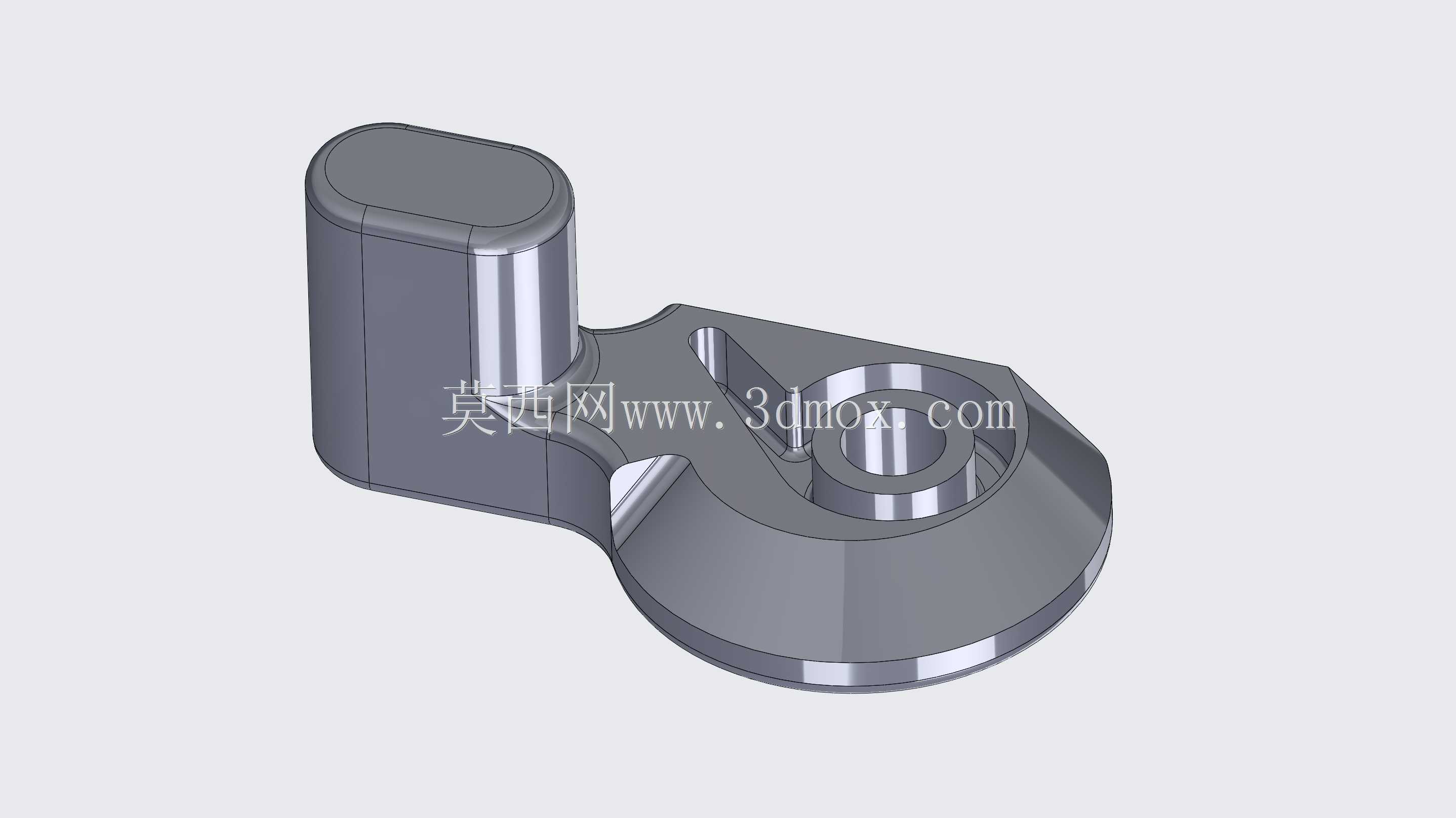

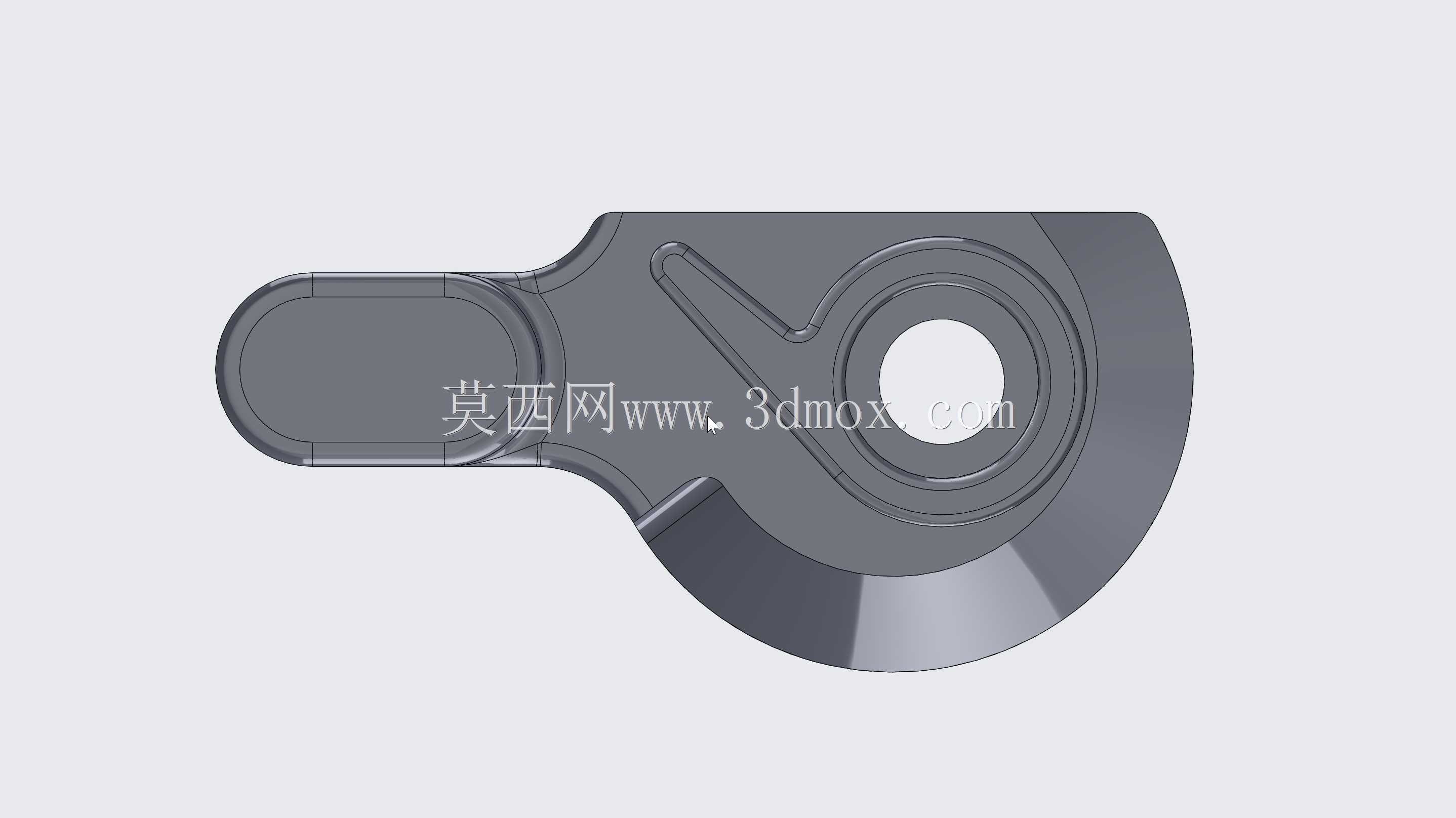

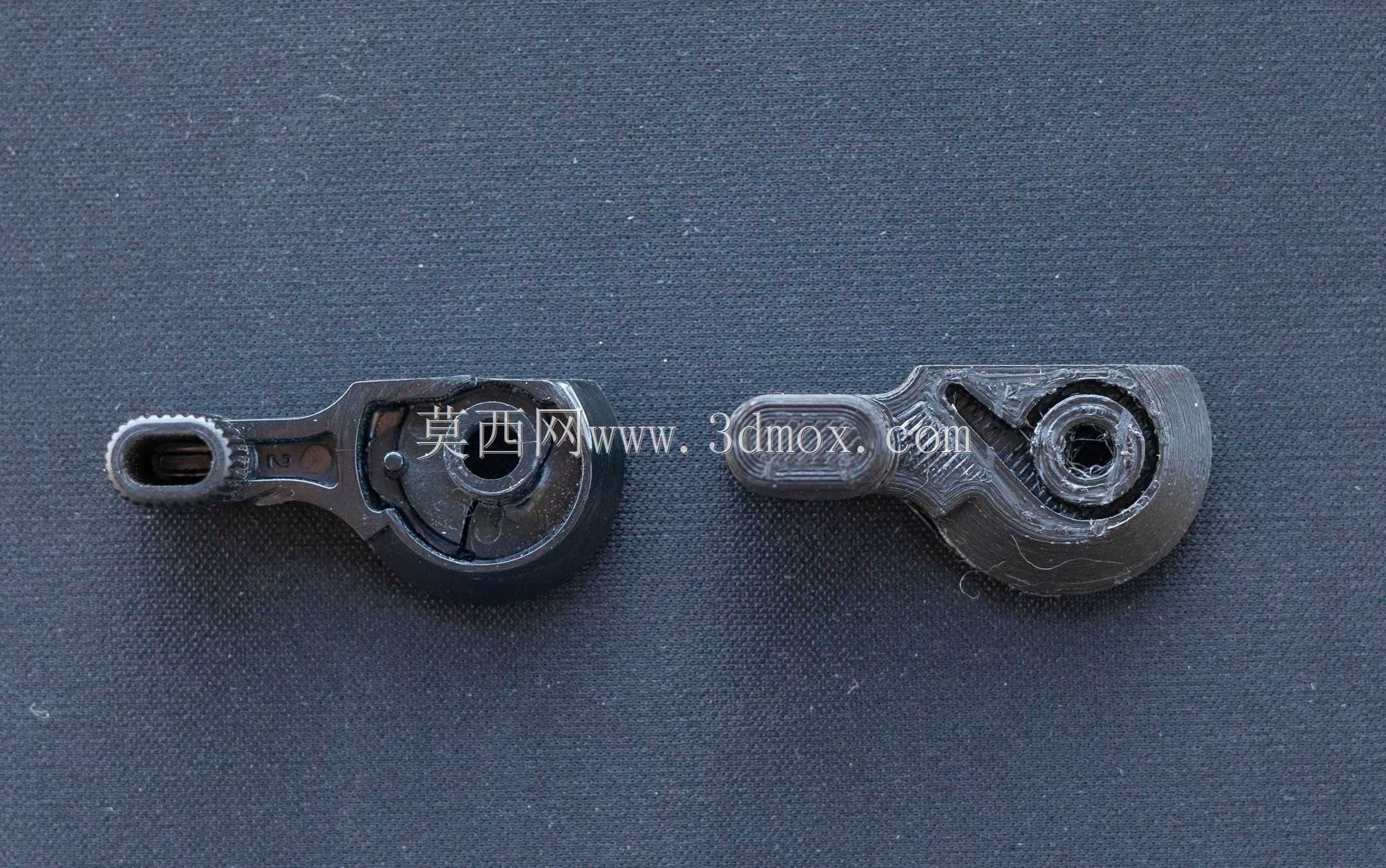

摄影支撑设备里，三脚架云台的快装锁紧机构直接决定拍摄时的设备稳定性与操作效率，不少入门级球形云台采用塑料材质的一体式锁紧释放杆，长期承受相机负载、反复扳动锁紧的工况下，薄壁结构处极易出现应力断裂，直接导致云台锁止功能失效，轻则影响拍摄进度，重则造成摄影器材跌落损坏。这款替换用的释放杆，针对原厂塑料件的结构缺陷做了针对性优化，首先是受力核心区域的壁厚调整，将原设计中容易出现应力集中的凹槽过渡位置做了圆弧加厚处理，取消了非必要的减重凹槽，避免薄壁处反复受载产生疲劳裂纹。

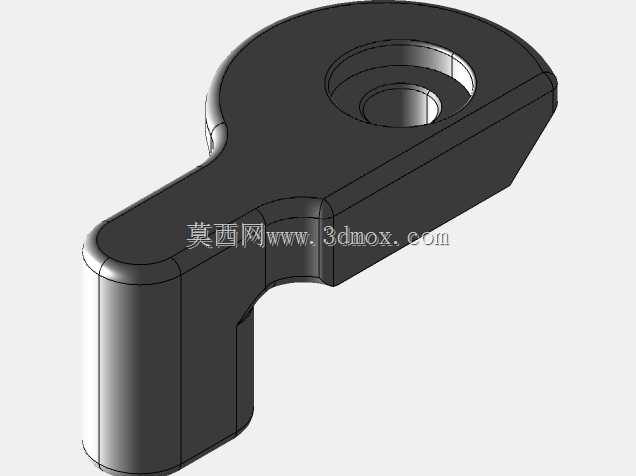

从实际安装适配来看，该释放杆的安装轴孔与云台基座的转轴配合公差控制在0.02mm范围内，扳动时的阻尼感均匀，不会出现松旷晃动感，轴孔周边的加强筋直接延伸至扳动手柄的握持段，将锁紧时的手动力矩均匀传递到锁止凸轮位置，避免局部应力集中。手柄末端的滚花纹理做了等距排布，即使在低温环境戴薄手套操作，也能提供足够的摩擦力，不会出现扳动打滑的情况。

功能层面，该释放杆承担两个核心作用：一是扳动到锁止位置时，通过端部的凸轮结构挤压快装板压块，将快装板牢牢压紧在云台承载面上，保证相机安装后不会出现滑移偏转；二是扳动到解锁位置时，凸轮行程释放足够的间隙，让快装板可以快速滑入或取出，满足拍摄时快速切换设备的需求。设计过程中特意调整了凸轮的轮廓曲线，让锁止行程的后半段力矩平缓上升，既保证足够的锁止压紧力，又不会因为力矩突增导致扳动时手感生硬，同时在弹簧安装位做了精准的凹槽定位，保证复位弹簧安装后不会出现偏移卡滞，每次解锁后释放杆可以稳定回弹到初始位置。

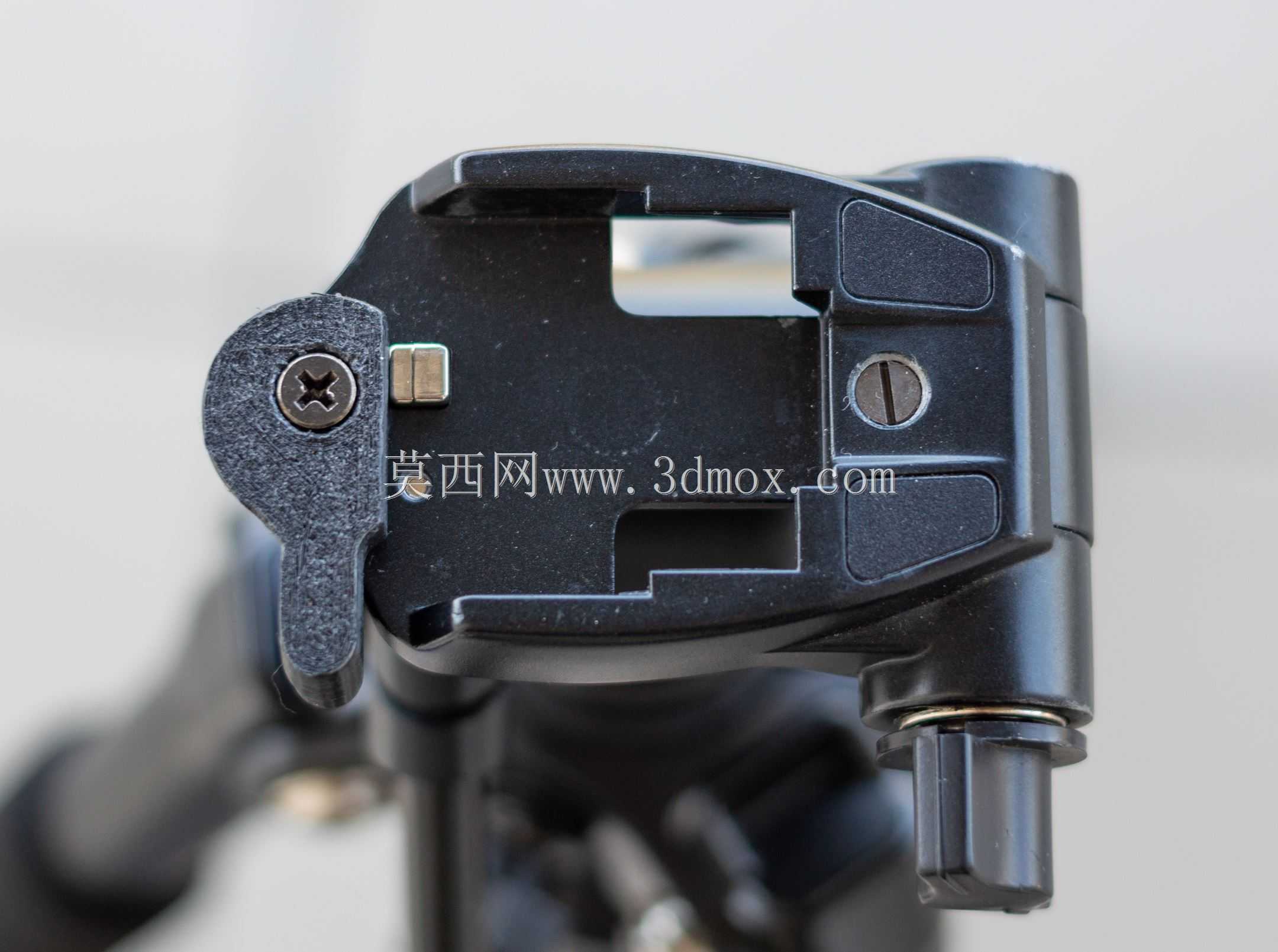

从安装边界来看，该释放杆装配后不会超出云台基座的侧面轮廓，收纳三脚架时不会出现突出部件勾挂摄影包的情况，扳动行程范围内也不会和云台的水平旋转旋钮、阻尼调节旋钮产生运动干涉，完全适配原厂云台的装配空间，不需要对原有云台结构做任何打磨修改，直接替换断裂的原厂件即可恢复云台的快装锁紧功能。对于经常在外景拍摄、需要频繁拆装相机的从业者来说，这种强化结构的替换件，能大幅降低云台故障导致的拍摄风险，相比整体更换云台，维修成本也更低。
