W5100以太网通讯模块结构设计

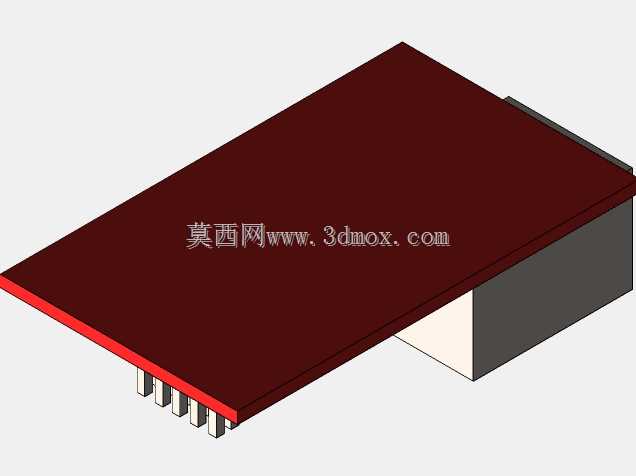

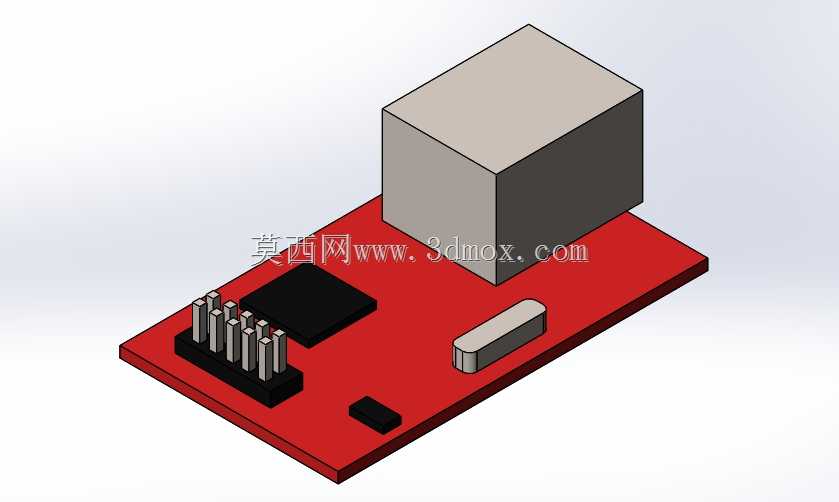

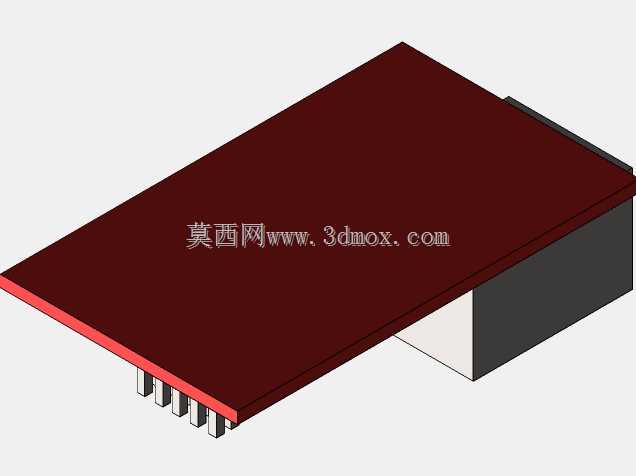

在工业物联网终端、嵌入式控制设备的硬件集成工作中，以太网通讯模块是实现设备联网、数据交互的核心部件，这款W5100以太网模块的三维结构设计，完全围绕实际硬件集成的安装需求展开，能为结构设计人员在做设备布局、壳体适配时提供精准的尺寸参考。做嵌入式设备结构设计时，最容易出现的问题就是忽略板载元件的高度差，导致装配时元件与壳体干涉、接插件对位不准，这款模型完整还原了模块上RJ45网口变压器、排针接插件、主芯片、贴片阻容元件的实际外形与安装位置，网口部分的凸起结构、排针的引脚间距与伸出高度都做了精准还原，设计时可以直接调取模型匹配安装孔位，不用反复核对实物尺寸。从实际应用场景来看，这类模块常被集成在小型PLC扩展单元、工业传感器采集节点、智能网关设备内部，用来实现设备与上位机、云端平台的有线网络通讯，相比无线通讯方案，有线以太网的通讯稳定性更强，抗干扰能力更优，在工厂车间强电磁干扰的环境下，能保证数据传输不丢包，适合对通讯可靠性要求高的工业场景。设计这款模块的三维结构时，优先考虑了板载元件的布局合理性，PCB基板采用红色阻焊层的常规工业板卡配色，主芯片布置在板卡中部，网口变压器放置在靠近板边的位置，缩短网口信号的走线长度，减少信号衰减，排针接插件布置在板卡一侧，方便与主控板进行插装连接，板上的小型贴片元件都按照实际焊接位置做了等比例还原，不会出现结构设计时漏算元件高度导致的装配问题。安装边界方面，模块整体为矩形板状结构，板上最高的元件是网口端的变压器组件，设计设备内部安装槽时，需要预留足够的竖向空间，排针侧的引脚伸出长度要匹配母座的焊接高度，避免插装后出现虚接、板卡翘起的问题，网口端的开口位置要与设备壳体上的网口开孔精准对位，保证水晶头可以顺利插拔，不会出现卡滞。在做设备内部布局时，这款模块的安装位置要尽量远离强电走线、大功率发热元件，避免电磁干扰影响网络通讯稳定性，同时要注意模块下方不要布置过高的元件，防止板卡安装后与下方元件挤压接触，造成短路风险。对于结构设计人员来说，精准的模块三维模型可以大幅减少样机打样的迭代次数，不用等实物模块采购回来再核对尺寸，在方案设计阶段就能完成整体布局的校验，提前规避干涉、对位不准等常见装配问题，缩短产品开发周期。
