Leyland变速箱一二档同步器轮毂结构

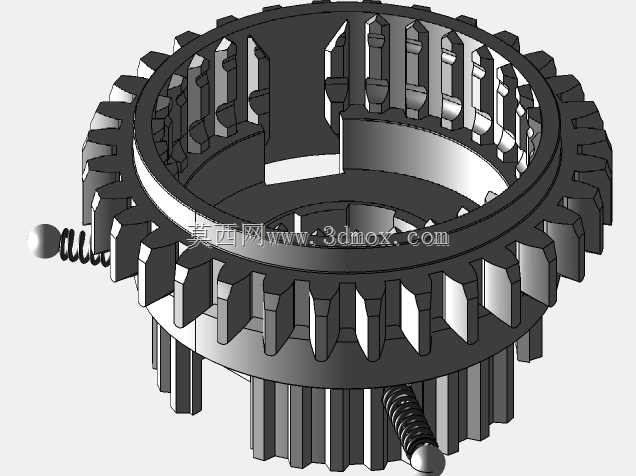

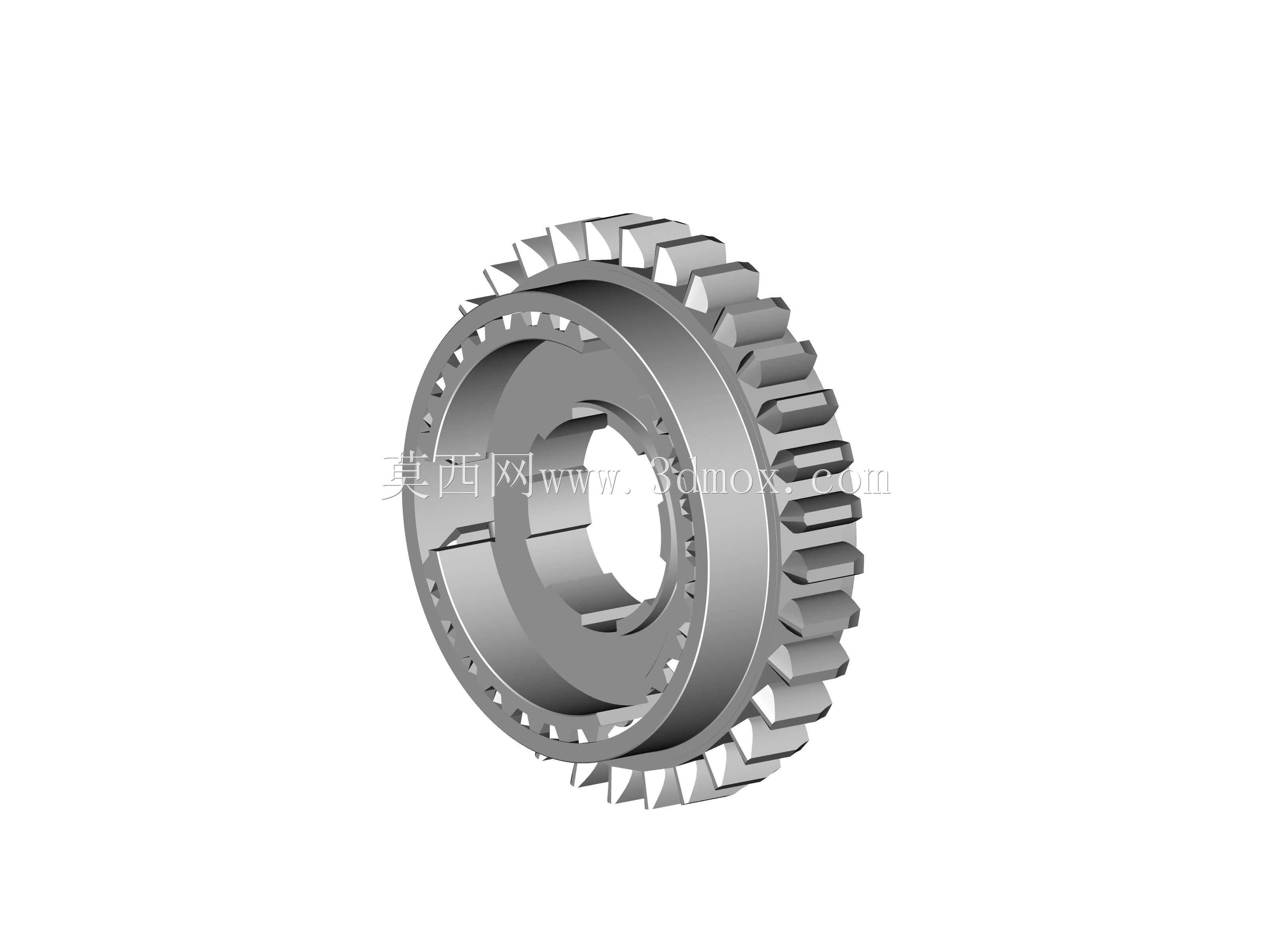

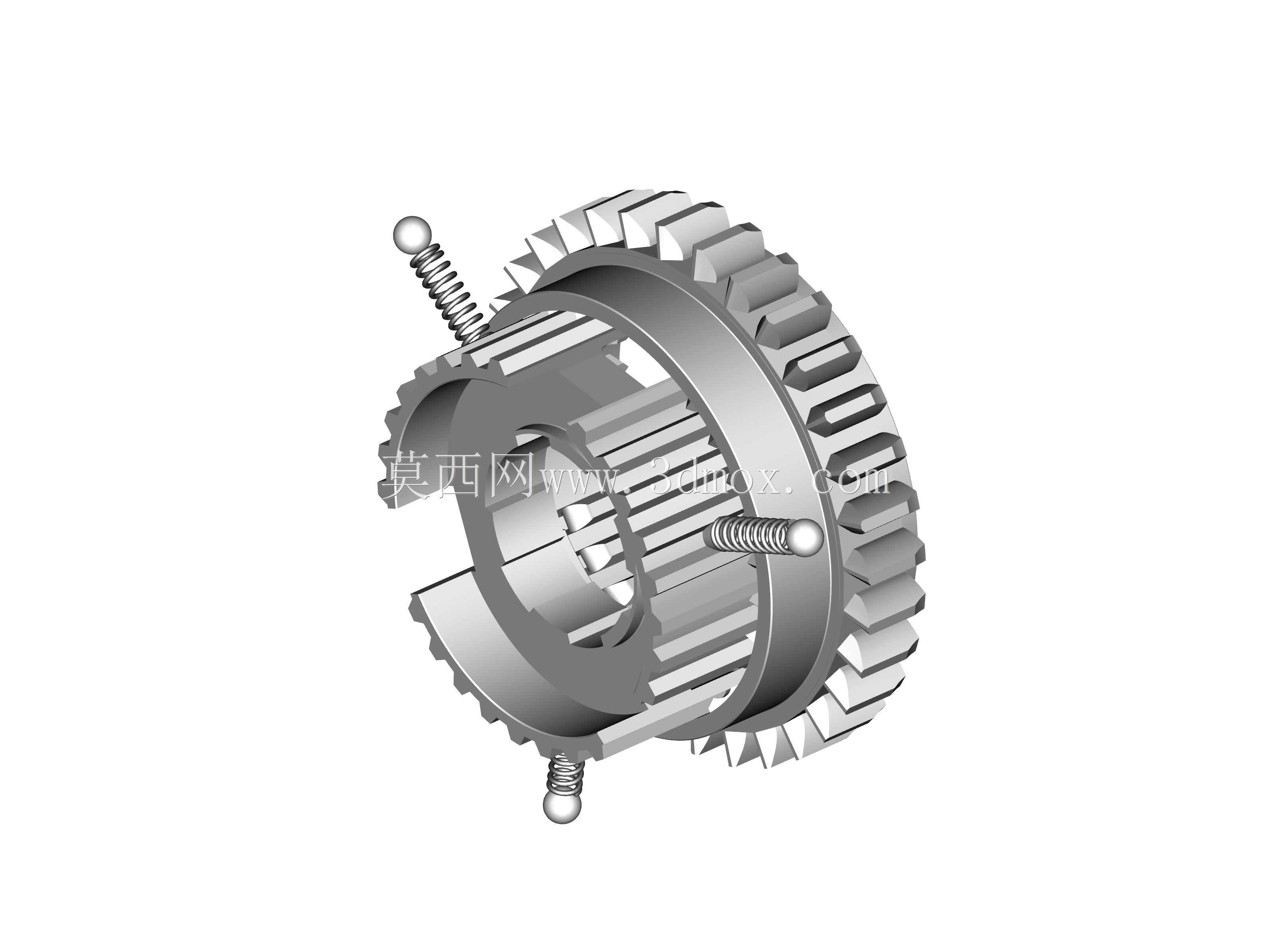

在手动机械式变速箱的换挡逻辑里，同步器轮毂是承担转速同步、扭矩传递、齿套导向的核心承载零件，这款适配Leyland系列齿轮箱的1/2档同步器轮毂，覆盖了该系列多数常规变速机构的一二档换挡工位，除早年生产的3/4规格专用轮毂外，可通用于同平台不同调校的变速箱配置。从实际装车场景来看，该零件安装在变速箱输入轴与中间轴对应的一二档传动路径上，内花键与传动轴做周向固定，外花键与同步齿套滑动配合，外周的结合齿圈负责和同步环、待啮合档位齿轮的结合齿完成锁止对接，三个周向均匀分布的弹簧钢珠槽，用来安装定位弹簧与钢珠，为同步齿套提供空档定位、换挡到位的档位阻尼反馈，避免行驶过程中出现跳档、脱档的故障。设计过程中首先要匹配轴系的安装边界，内花键的模数、齿数、压力角需要和对应传动轴的外花键完全契合，保证花键配合的侧隙在0.02-0.05mm区间，既不会因为间隙过大产生传动冲击，也不会因为间隙过小导致装配卡滞、热胀抱死。轮毂的轴向尺寸需要和一二档齿轮、同步环、齿套的堆叠尺寸匹配，保证齿套在空档、一档、二档三个位置的行程刚好覆盖结合齿的啮合长度，不会出现挂档不到位或者齿套脱出的问题。周向的三个弹簧槽深度需要统一，弹簧的预紧力经过匹配，三个位置的定位阻尼保持一致，避免换挡时出现档位吸入感不均的情况。外周的结合齿齿端做了倒角处理，和同步环的锁止齿角度匹配，换挡过程中同步环未完成转速同步时，倒角面会产生锁止力矩阻止齿套强行进入啮合，待两端转速差消除后，齿套才能顺利滑过同步环与档位齿轮结合齿完成啮合，这个倒角的角度、齿厚尺寸直接影响同步器的锁止可靠性，角度过小会导致锁止失效打齿，角度过大会导致换挡卡滞、换挡力过大。零件的材质选用常规的20CrMnTi合金结构钢，表面渗碳淬火处理，花键和结合齿部位的硬度控制在HRC58-62，芯部硬度保持在HRC30-42，既保证啮合部位的耐磨性能，又能让整体结构承受传动扭矩时具备足够的韧性，不会因为冲击载荷出现断齿。建模过程中需要重点关注花键的渐开线齿形精度，弹簧槽的位置度公差，结合齿的齿向公差，这些形位公差直接决定了零件装配后的换挡手感和使用寿命，在做虚拟装配验证时，需要模拟齿套的全行程滑动，检查是否存在干涉，同步过程中各零件的接触位置是否符合设计预期，弹簧压缩量是否在材料允许的线性区间内，避免装车后出现换挡卡滞、同步失效、异常磨损等问题。
