隐藏式RFID感应电子柜锁结构设计

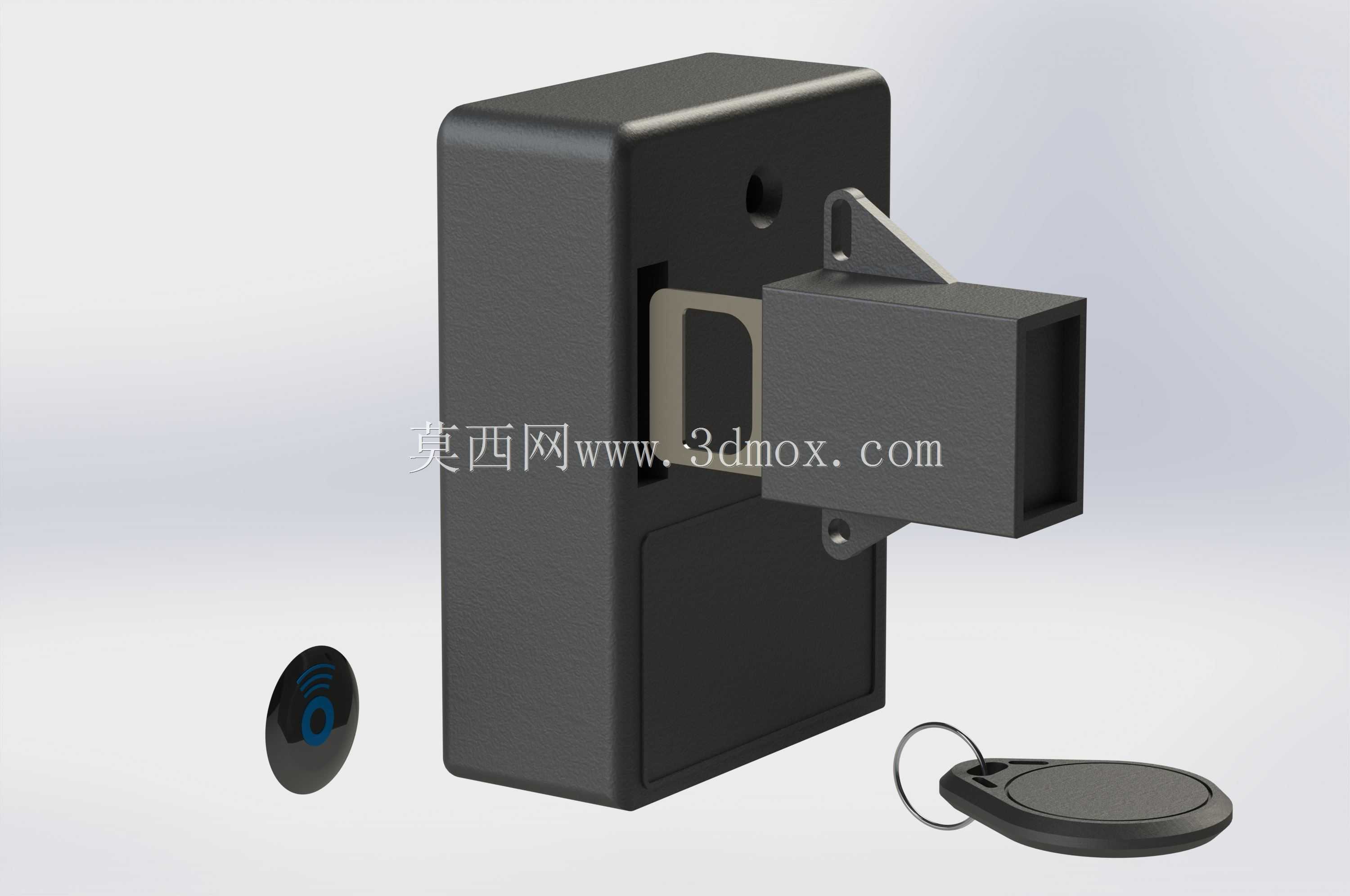

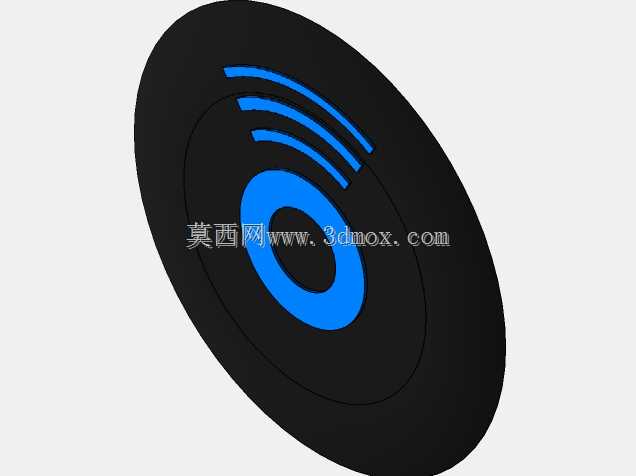

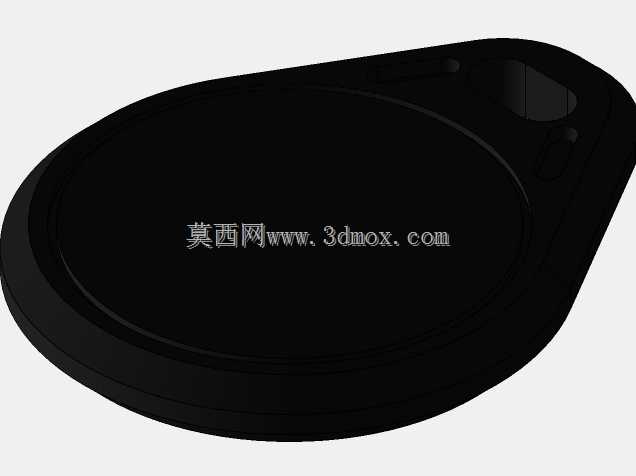

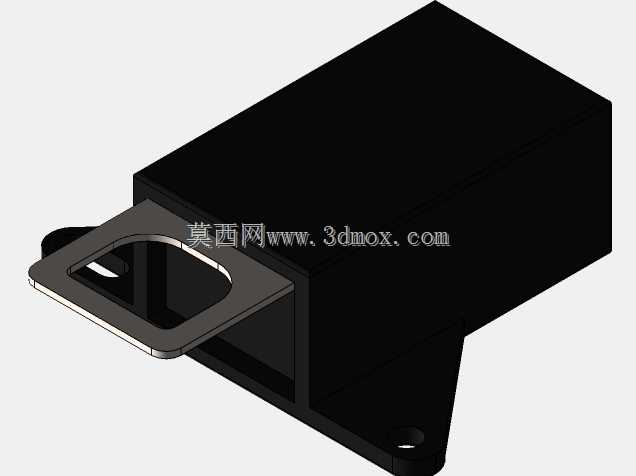

这款隐藏式RFID感应柜锁，主要面向DIY木制柜体、抽屉的安防闭锁需求设计，在办公储物柜、家用收纳柜、小型商用展示柜场景中都能适配，相比传统机械锁具，它无需外露锁孔，能避免外力撬锁的风险，同时感应开锁的方式也省去了携带机械钥匙的麻烦，配套的感应钥匙扣采用便携挂环设计，日常携带不会占用过多空间，感应识别区域做了隐藏式布局，从柜体外部看不到明显的锁具结构，能保持柜体外观的整体性。从结构设计层面来看，锁体采用分体式布局，锁盒主体嵌入柜体内部安装，锁舌部分对应柜门或抽屉的侧边位置，安装时仅需要在柜体对应位置开出适配的嵌入槽，不需要在柜体表面做额外的开孔处理，不会破坏柜体表面的装饰效果。锁舌采用斜舌式回弹结构，关门时不需要额外操作，柜门推到位后锁舌会自动卡入锁扣位完成闭锁，开锁时通过RFID感应触发内部电磁机构，带动锁舌回缩即可完成解锁，内部传动结构做了简化处理，没有冗余的传动部件，能降低长期使用后的卡滞概率。设计过程中严格参照实际五金锁具的安装尺寸做1:8比例的精准还原，锁体的安装边界做了明确的限位结构，安装时可以直接靠住柜体内部的安装面定位，不需要额外做复杂的尺寸调校，锁体外壳采用直角方正的造型，适配木制柜体的内部安装空间，不会和柜体内部的层板、加强筋产生位置干涉。感应模块的位置设置在锁体靠近柜体内壁的一侧，感应信号可以穿透常规厚度的木制板材，不需要在板材上额外开孔放置感应头，配套的感应芯片做了小型化处理，集成在钥匙扣内部，识别距离控制在3厘米以内，避免相邻柜体的锁具出现误触发的情况。锁体内部没有建模复杂的内部加工细节，保留了核心的锁舌传动、电磁驱动、感应模块的安装位结构，对于需要做柜体结构适配、锁具安装位设计的结构工程师来说，可以直接参考这个模型的外形尺寸、安装点位来调整柜体的开孔和内部加强结构，也可以基于这个基础结构做功能拓展，比如增加应急开锁结构、接入联网门禁系统等，适配更多不同的使用场景。
