工业柜体用塑料磁吸式推锁结构设计

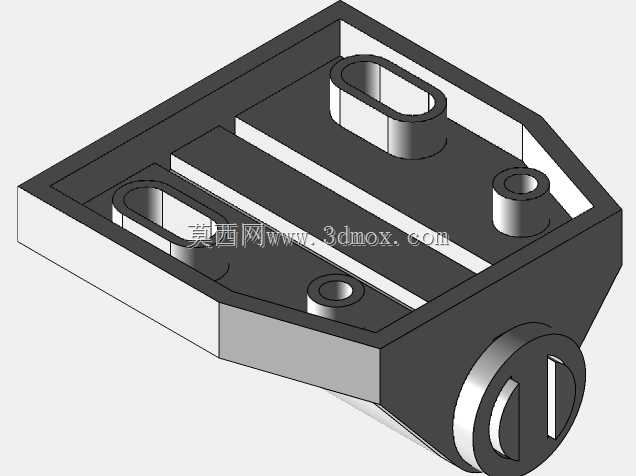

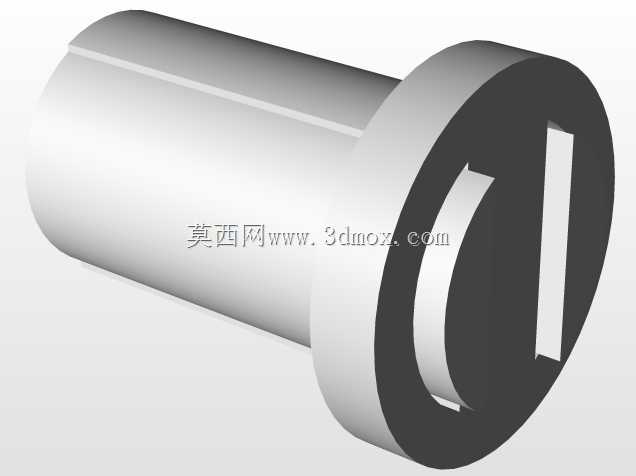

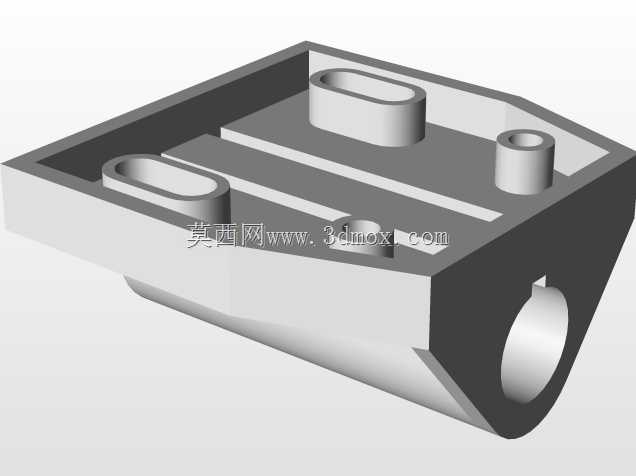

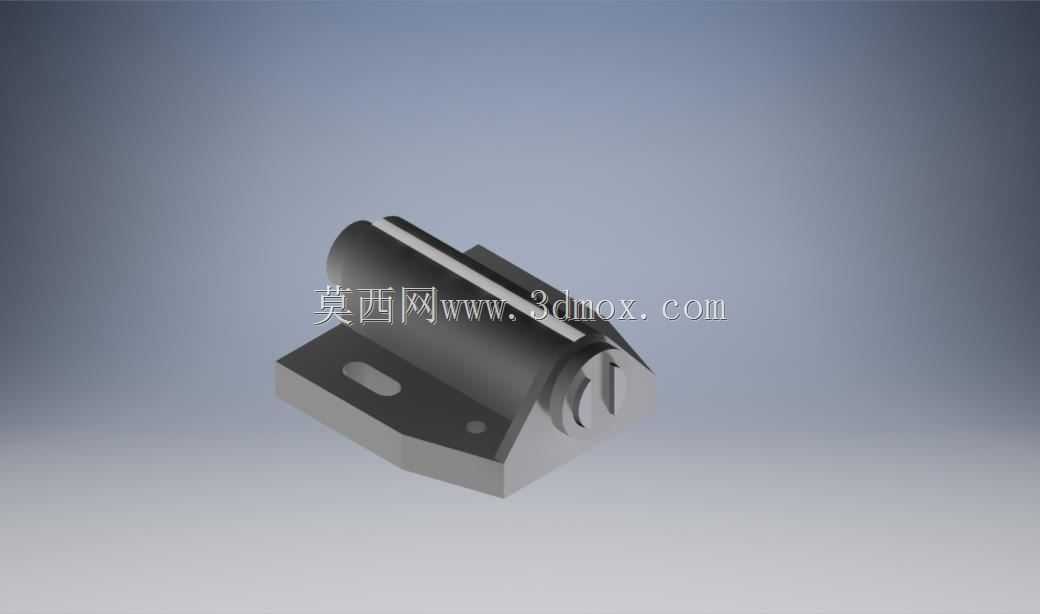

日常做设备外围护结构设计时，经常会遇到小型检修门、仪表仓盖板这类需要频繁开合、又不希望锁具外露破坏外观的场景，这款塑料磁性推锁就是针对这类需求做的结构方案。不同于传统需要旋转把手或者插拔钥匙的锁具，它采用推压触发的解锁逻辑，日常关闭状态下锁舌依靠内部磁吸结构保持伸出卡位，需要开启时只需要向锁体方向按压对应位置，内部磁块错位后锁舌回缩，就能直接打开仓门，全程不需要额外操作把手或者钥匙，非常适合布置在设备侧面、底部这些不需要高防护等级、但需要频繁开合做日常点检的仓门位置。从结构设计逻辑来看，整个锁体采用工程塑料一体注塑成型的主体框架，底部带两个安装定位孔，安装时只需要在门板对应位置开出匹配锁体外形的沉孔，将锁体嵌入后通过两个沉头螺丝就能完成固定，不需要额外做复杂的钣金折弯或者焊接固定座，对薄板类的钣金门板、塑料门板适配性很好，安装边界的容错空间也比较大，常规1.0到2.5mm厚度的门板都能适配。锁舌部分做了斜度导向设计，关门时不需要额外按压解锁，门板推到位时锁舌接触门框侧边的挡边会自动压缩回缩，到位后磁吸结构自动将锁舌弹出卡位，整个关门过程单手就能完成，在做设备装配或者日常检修时操作效率很高。设计时特意将锁体的外露面做了和门板齐平的处理，没有突出的把手或者锁孔，一方面能避免设备搬运、人员走动时勾挂衣物或者线缆，另一方面外露面没有多余的结构缝隙，日常做设备表面清洁时也不容易积灰，对食品加工、电子组装这类对车间洁净度有一定要求的生产设备适配性更好。内部的磁吸组件采用隐藏式封装在塑料主体内部，不会直接暴露在外界环境中，相比外露的金属锁具，在有一定湿度、弱腐蚀的车间环境里也不容易出现锈死卡滞的问题，日常维护只需要定期在锁舌滑动位置抹少量硅脂做润滑，就能保证长期使用的动作顺畅。锁体的整体外形做了圆弧过渡处理，没有尖锐的棱角，安装在人员容易触碰的位置也不会造成磕碰划伤，配套的锁舌行程做了限位设计，不会出现按压过度导致内部结构脱开的问题，长期反复按压的结构疲劳寿命也能满足工业设备日常使用的频次要求。
