七英寸嵌入式人机交互触控显示模组

这款七英寸人机交互显示模组，在工业控制、小型智能设备、自助终端类项目里应用十分广泛，不管是小型试验设备的参数设置界面，还是桌面级智能装备的状态显示终端，都能看到这类模组的身影。做结构设计的时候，首先要考虑的就是安装边界，这款模组的PCB板四角预留了标准固定孔位，安装时不需要额外做复杂的固定支架，直接通过铜柱就能固定在设备面板内侧，屏幕显示区域刚好和面板开孔对齐，边框的密封胶条可以直接贴合面板内侧，兼顾防尘和防误触的需求。

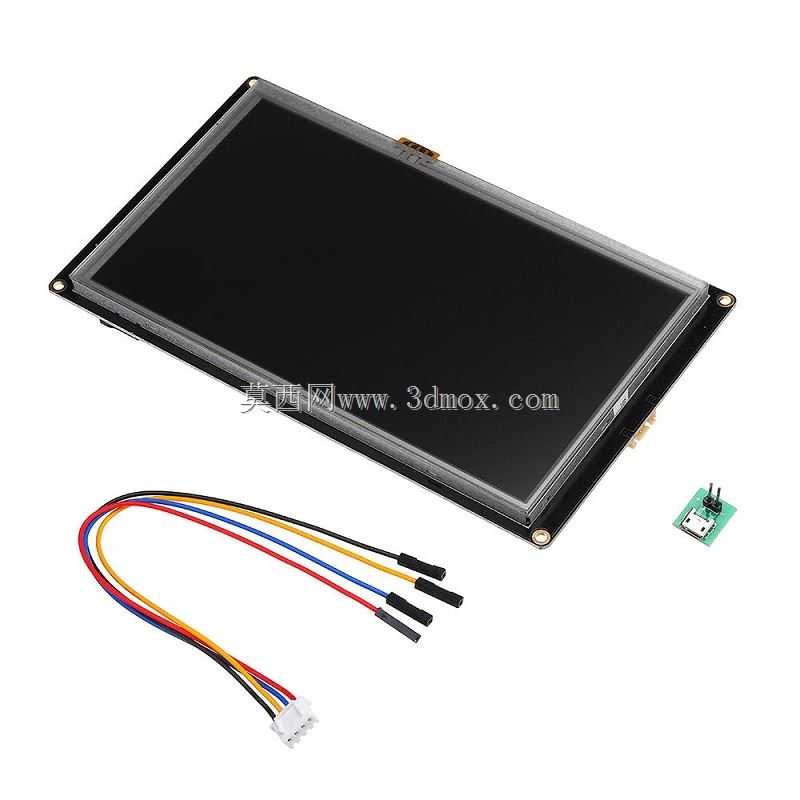

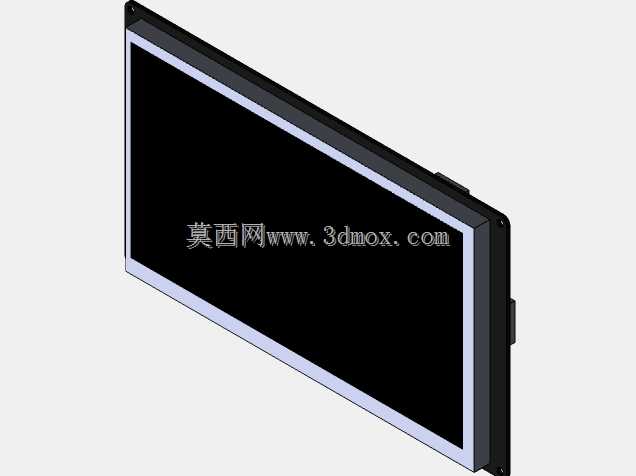

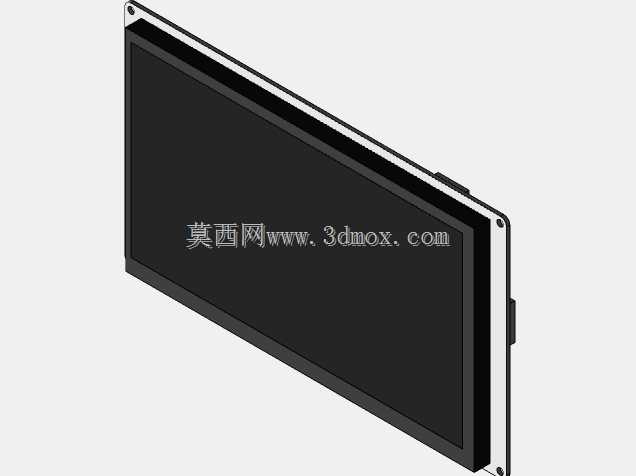

从功能特性来看，这款模组集成了触控层与显示驱动，不需要额外搭配驱动板，只需要通过引出的排线连接主控板就能实现通讯，配套的排线已经做好了端子压接，接线时只需要对应电源、通讯引脚插接即可，不需要自行焊接，能大幅减少装配环节的工作量。设计这款三维模型的时候，我特意还原了模组背面的驱动芯片布局、接口位置，还有配套的排线端子、转接小板的细节，做设备整体装配干涉检查的时候，能直接把模型调入装配体，核对屏幕后方的预留空间是否足够，会不会和设备内部的其他板卡、结构件产生碰撞。

实际选型的时候，很多工程师容易忽略屏幕的厚度方向尺寸，这款模组的总厚度控制在10mm以内，面板后方只需要预留12mm左右的安装空间就能满足装配需求，对于内部空间紧凑的小型设备来说十分友好。屏幕的显示区域为标准七英寸比例，黑边宽度控制在合理范围，面板开孔只需要按照模型里标注的可视区域外扩2mm做沉台，就能保证屏幕装配后不出现漏光、偏移的问题。另外模型里还原的配套排线长度是常规选型的通用长度，如果设备内部走线距离较长，也可以在这个模型基础上调整排线的布线走向，提前核对走线空间，避免实际装配时出现排线长度不足、弯折半径过小导致的通讯故障。做工业设备的人机界面设计时，这类触控显示模组的安装精度直接影响用户操作体验，模型里把固定孔的位置公差、屏幕表面到PCB板的高度差都做了精准还原，在做面板结构设计时可以直接参考这些尺寸，不需要反复核对实物样品参数，能大幅缩短前期结构设计的周期。
