做嵌入式设备结构选型的时候,这类20*4字符液晶的出镜率一直很高,从工业控制终端的参数显示面板,到小型检测设备的状态提示界面,再到老旧数控改造的操作屏、自助终端的提示模块,都能看到同规格产品的应用。不同于点阵彩屏的复杂驱动需求,字符型LCD只需要对接简单的并行或串行接口,就能输出固定ASCII字符与自定义字模,不需要额外加载字库芯片,对主控资源的占用极低,在算力有限的单片机控制场景里适配性极强。

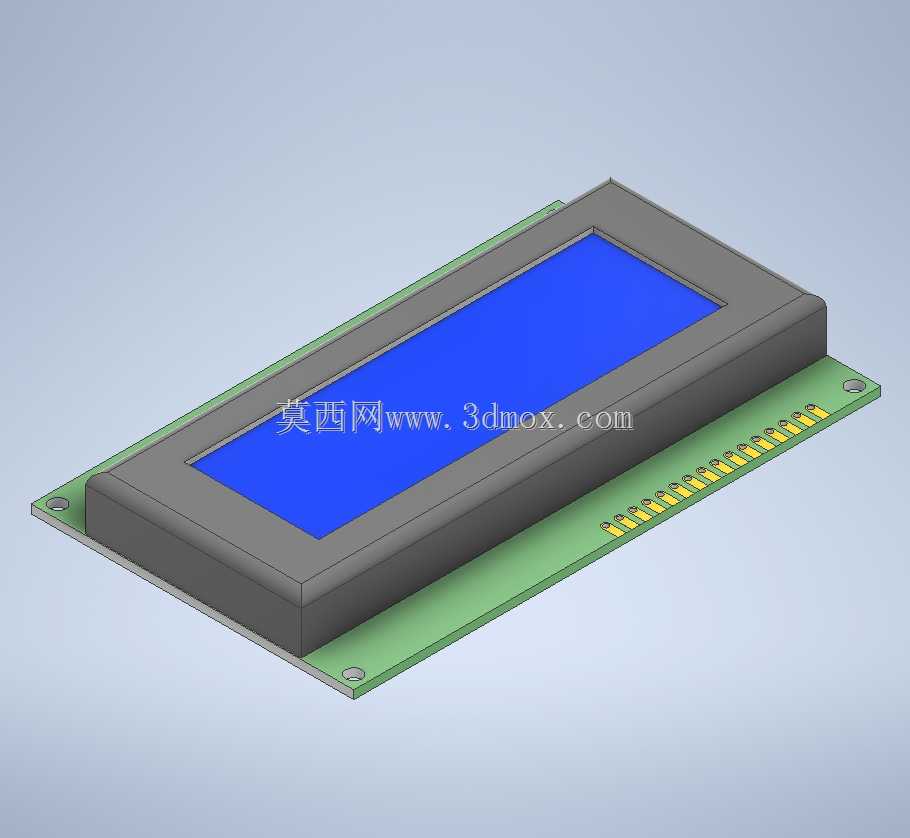

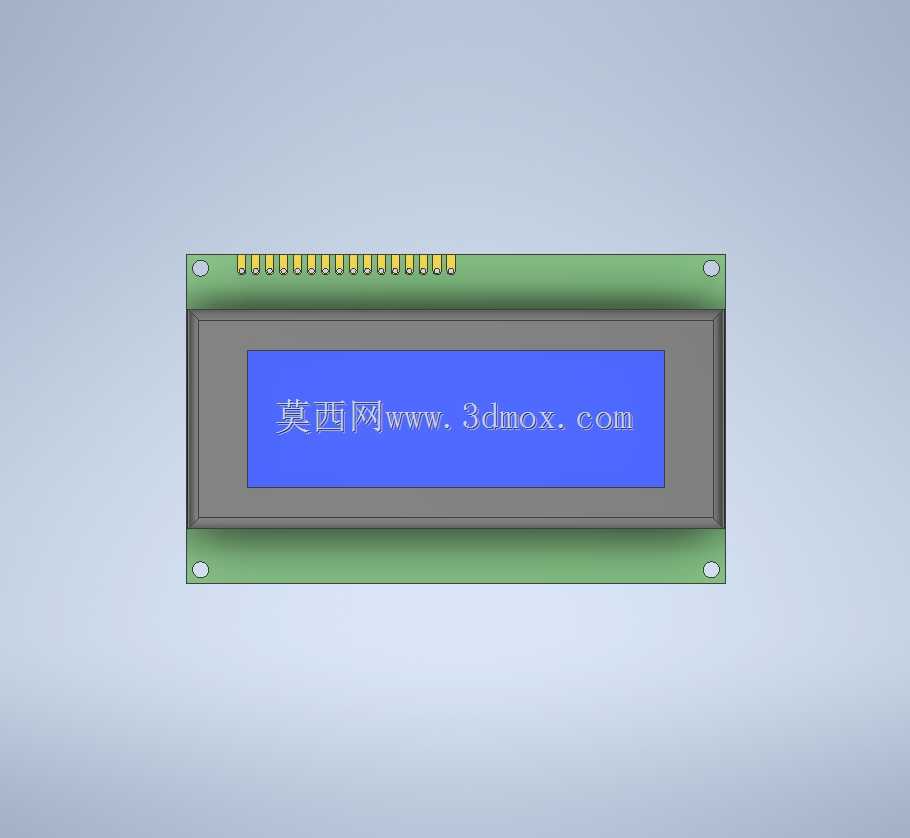

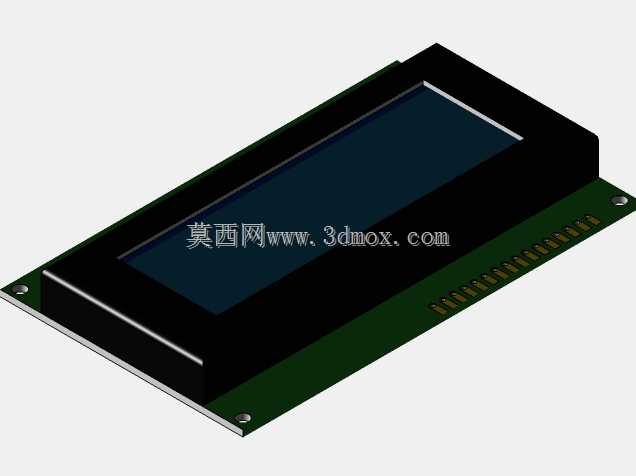

建模的时候最先要卡准的是安装边界,整个模组采用PCB板载封装,主体分为液晶显示区、黑色遮光胶框、绿色PCB基板三个部分,显示区的蓝底白字是这类工业级字符屏的常规配置,背光均匀度在建模时通过分层结构做了还原,胶框部分做了微倒角处理,避免实际装配时刮伤安装面板的漆面。PCB板边缘的16个直插排针是核心安装定位基准,排针间距严格按照标准2.54mm间距排布,板上的两个安装定位孔分别位于PCB对角位置,孔径适配M2自攻螺丝,安装时需要预留至少1mm的板边间隙,避免排针接线后与周边结构件产生干涉。
实际选型做结构适配时,要注意这类屏的可视角度范围,字符屏的最佳观测视角集中在垂直屏幕偏上15度区间,所以做面板开孔时要结合设备的操作高度调整屏幕安装倾角,避免操作人员观测时出现字符发虚的情况。胶框与PCB的结合处做了台阶限位,装配时胶框完全覆盖液晶玻璃的边缘,既可以阻挡环境杂散光提升显示对比度,也能在设备受轻微振动时缓冲液晶玻璃的受力,避免玻璃碎裂漏液。
建模过程中还原了排针的焊盘细节与PCB板的阻焊层质感,液晶表面的偏光片做了微反光的材质处理,和实物的视觉效果保持一致,方便结构工程师在做整机装配干涉检查时,直接调用模型核对安装空间,不需要反复测量实物样品的尺寸,能大幅缩短前期选型打样的周期。这类字符屏虽然显示内容不如彩屏丰富,但胜在可靠性高、驱动简单、成本可控,在不需要复杂图形显示的工业场景里,一直是人机交互显示单元的首选方案,建模时严格对齐实物的装配公差,确保模型导入装配体后,所有安装位、接口位置都能和周边结构完美匹配,不会出现模型与实物尺寸偏差导致的装配问题。
