弯管机配套绝缘监测用PCB载板结构

　　在工业弯管设备的电控系统搭建场景中，这类载板结构主要承担绝缘监测功能模块的承载与电路互联作用，适配IR155系列绝缘监测装置的板载安装需求，为弯管作业过程中的设备电气绝缘状态实时监测提供硬件载体。从实际设备用途来看，弯管机作业现场往往存在切削液飞溅、金属粉尘堆积、线缆频繁弯折磨损的工况，电气回路的绝缘性能下降极易引发设备漏电、停机甚至安全事故，该载板搭载的监测模块可实时采集动力回路与设备壳体之间的绝缘电阻参数，当绝缘值低于安全阈值时可快速触发预警信号，为设备运维人员提供故障预判依据，避免因绝缘失效引发的生产中断与安全风险。

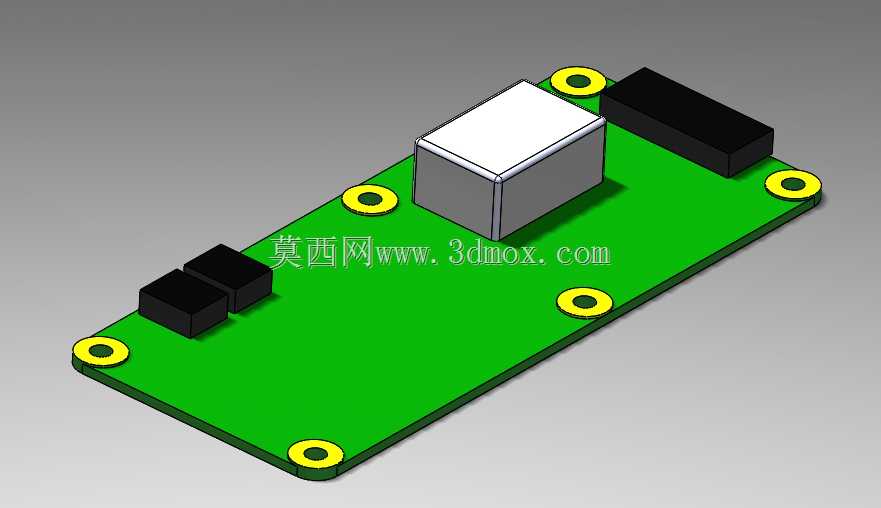

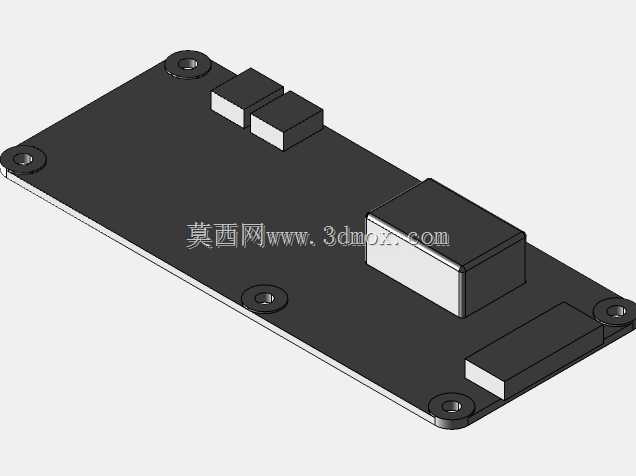

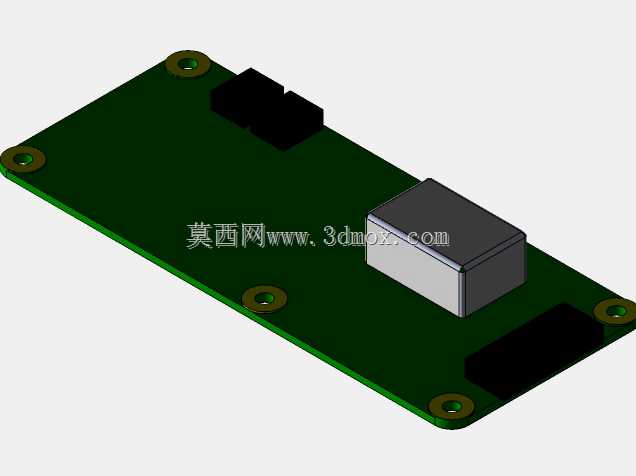

　　从产品功能特性来看，该载板采用环氧玻纤基板作为基础材质，具备良好的绝缘性能与结构强度，可适配工业现场的温湿度波动与振动工况。板上预留的六个安装孔采用对称式布局，孔位周边设计了环形接地焊盘，既可以通过铜柱或螺丝将载板牢固固定在弯管机的电控仓安装位上，也能通过接地焊盘实现载板与设备壳体的可靠等电位连接，降低电磁干扰对监测模块信号采集精度的影响。板上的元件布局充分考虑了强电与弱电回路的隔离需求，核心监测模块的长方体屏蔽外壳布置在载板中心区域，两侧的黑色接插件分别对应信号采集回路与预警输出回路，接插件的引脚间距符合工业接线标准，可直接适配常规的工业接线端子，减少现场接线的适配工作量。

　　在设计思路层面，建模过程中优先保证了PCB基板的外形尺寸精度，所有安装孔的孔位坐标、孔径大小、孔边距均严格匹配弯管机电控仓的预留安装位尺寸，确保载板可直接实现无修改装配。考虑到三维建模阶段部分接插件的详细内部结构对整体装配干涉校验无实质影响，对接插件外壳、中心屏蔽模块的非安装面外形做了合理的近似处理，在保证安装边界尺寸准确的前提下，减少了不必要的建模工作量，同时不会影响整体装配时的干涉检查效果。载板的边缘做了圆角处理，避免装配过程中锐边划伤操作人员或损坏周边线缆，板上的走线区域预留了足够的安全间距，符合工业电控板的电气间隙设计要求。

　　从外形尺寸与安装边界来看，载板整体为矩形薄板结构，六个安装孔分别布置在载板的四个角点与长边中点位置，安装孔的中心距公差控制在±0.1mm范围内，可适配M3规格的固定螺丝。板上元件的最高凸起高度为中心屏蔽模块的顶面高度，该高度尺寸严格控制在电控仓内部预留的元件空间范围内，不会与电控仓盖板或周边其他电气元件发生装配干涉。接插件的插拔方向垂直于载板平面，接线操作空间预留充足，无需额外倾斜载板即可完成线缆的插拔与固定作业，可有效降低现场装配与后期维护的操作难度。在实际装配校验过程中，该载板的所有安装边界尺寸均与弯管机电控仓的预留空间完全匹配，无需二次加工即可完成装配，板上元件的布局也避开了电控仓内部的加强筋与走线槽位置，可保证后续线缆布线的顺畅性。
