5.6mm封装激光二极管结构建模

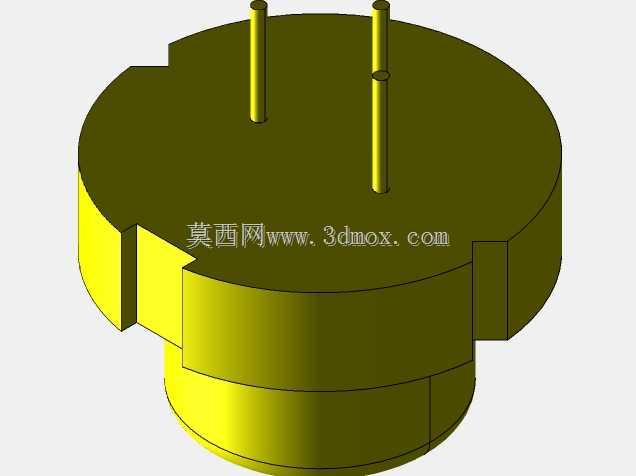

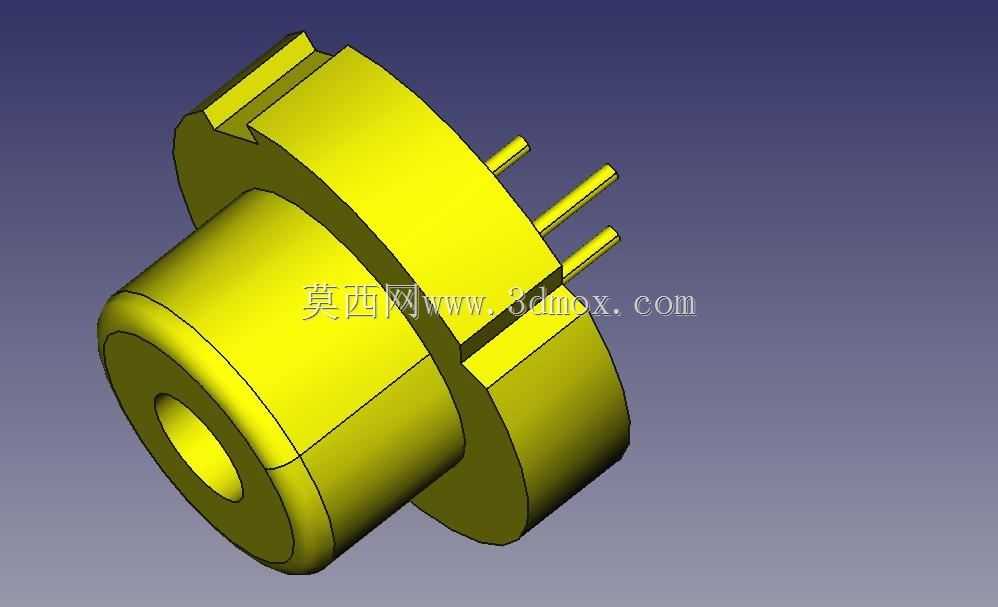

在光电检测、激光指示、光通信发射端、小型激光加工模组的结构设计工作中，激光二极管作为核心发光元件，其封装尺寸的精准建模直接决定了后续安装座、透镜套筒、散热基座的配合精度，很多初入行的结构工程师容易忽略封装细节的公差匹配，导致打样后出现引脚干涉、透镜对焦偏移、散热接触不良等问题。本次建模的5.6mm直径封装激光二极管，是行业内应用极广的小功率激光发射器件封装形式，整体采用圆柱台阶式外形设计，主体圆柱直径为标准5.6mm，下部设置直径更小的定位台阶，用于嵌入安装基座的定位孔内，实现径向的精准限位，避免器件工作时出现径向窜动影响光轴同轴度。器件顶部伸出两根平行的金属引脚，引脚的中心距、伸出长度、直径均按照行业通用封装参数绘制，建模时特意保留了引脚的圆柱度特征，方便设计人员在排布PCB焊盘、设计引脚避让槽时直接参考尺寸，无需额外核对封装手册。设计思路上完全还原实物的装配特征，外壳侧面的定位缺口也做了精准还原，这个缺口是安装时的周向定位基准，用于匹配安装座上的凸台，防止器件在压装或者使用过程中出现周向转动，保证引脚与焊盘的对位精度，同时也能辅助确定发光点的周向位置，方便后续光路调校。从实际应用场景来看，这类封装的激光二极管常被集成在条码扫描枪、激光水平仪、小型激光测距模组、教学实验光具座中，建模时严格控制了各台阶的轴向尺寸，因为轴向尺寸直接决定了发光点到安装基准面的距离，这个参数是后续选配准直透镜焦距、计算透镜安装位置的核心依据，一旦尺寸偏差超过0.1mm，就会导致出光发散角不符合设计要求，出现光斑变形、射程不足的问题。模型同时还原了金属外壳的壁厚特征，方便设计人员在做散热结构设计时，计算外壳与散热座的接触面积，评估连续工作状态下的散热效率，避免器件因过热出现光衰加剧、寿命缩短的问题。对于做光电设备结构开发的工程师来说，这个模型可以直接导入装配体中做干涉检查、安装位适配，不需要从零开始绘制封装外形，能大幅缩短前期方案排布的时间，尤其是在做小型化手持光电设备的结构堆叠时，精准的器件模型能帮助设计人员合理利用内部空间，避免后期改模的风险。
