荣耀5C智能手机整机外观结构建模

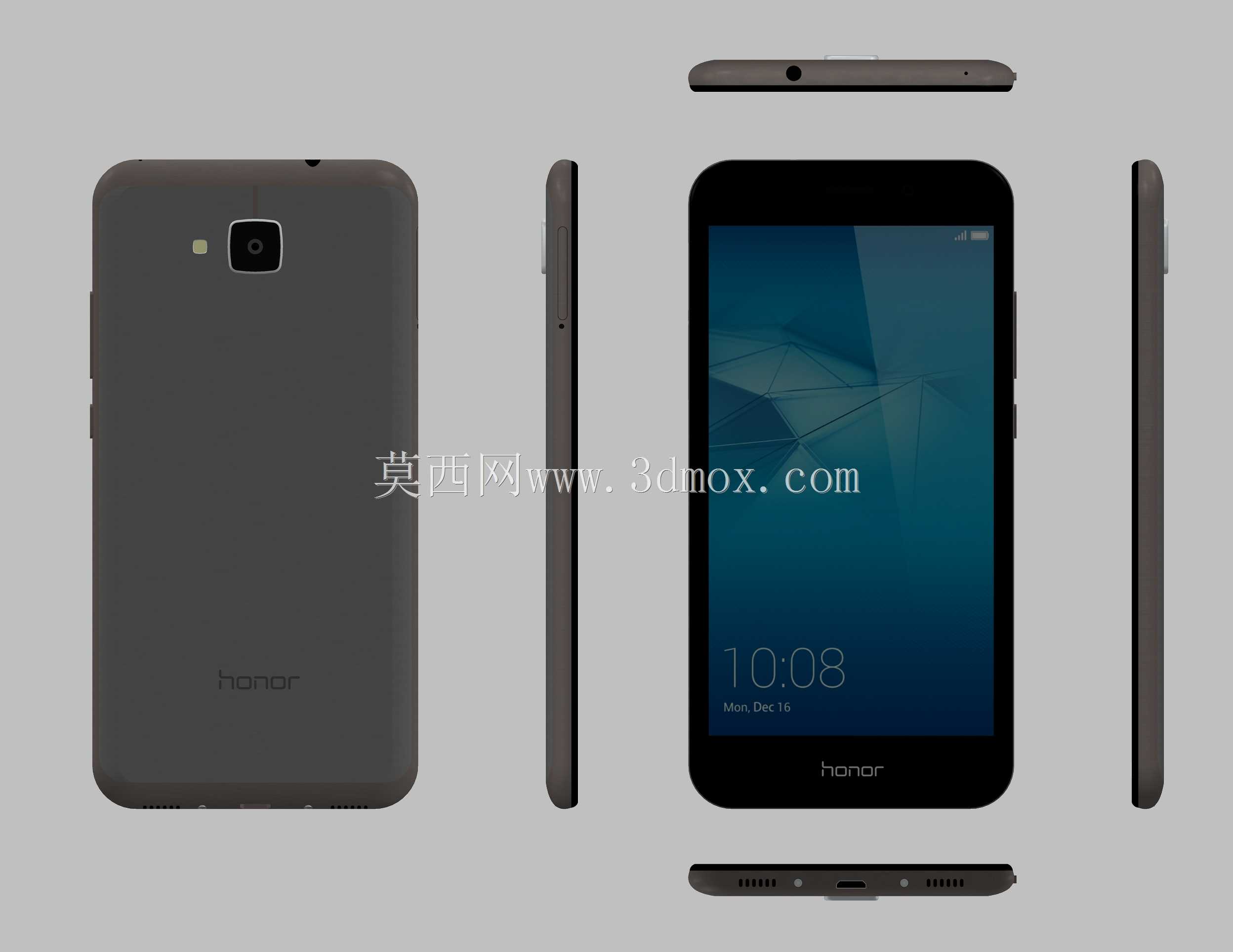

日常做消费电子结构建模练习时，这类直板智能手机的整机数模是很典型的训练载体，建模过程中需要兼顾外观还原度与结构边界的合理性，不能只追求视觉效果忽略实际产品的结构逻辑。从实际应用场景来看，这类手机整机数模可用于手机保护套的结构适配设计、桌面手机支架的卡位尺寸校核、展会展示用手机仿真道具的结构打样，也能作为通讯终端产品结构设计的参考案例，帮助刚入行的结构工程师理解直板触屏手机的整体布局逻辑。建模时首先要对齐产品的实际握持边界，机身的长宽厚尺寸完全匹配量产机型的实测参数，保证后续做周边配件适配时不会出现尺寸偏差，比如侧边按键的凸起高度、摄像头模组的突出量、底部接口的开槽位置，都严格按照实物的相对位置做定位，避免出现配件安装干涉的问题。机身正面的屏幕黑边宽度、听筒开槽位置、前置摄像头的开孔坐标都做了精准还原，背面的摄像头装饰件、指纹识别区域、品牌标识区域的相对位置也和实物保持一致，侧边的音量键、电源键的分段长度、凸起行程都做了对应结构的预留，顶部的红外开孔、降噪麦开孔，底部的扬声器出声孔、充电接口、耳机孔的位置都按照实际产品的布局做了特征还原。建模过程中优先保证外观曲面的顺滑度，机身四个角的过渡圆角采用G2连续处理，避免曲面出现褶皱或者棱角突兀的问题，中框与后盖的衔接处做了微小的倒角过渡，还原真机握持时的贴合手感，不会出现硌手的棱角结构。屏幕区域做了分层处理，区分了玻璃盖板、显示区域、黑边区域的不同层级，方便后续做渲染或者结构拆分时快速提取对应特征，后盖的曲面弧度贴合手掌握持的自然曲线，建模时通过曲率分析反复调整曲面走势，保证各个视角下的曲面反光均匀自然。对于结构工程师来说，这类整机数模不需要做内部主板、电池的精细结构，但必须把所有外部接口、按键、开孔的位置和尺寸边界做准确，因为这些特征直接决定了周边配套产品的适配精度，比如做手机壳建模时，直接提取这个数模的外表面就能快速生成适配的壳体结构，不需要反复测量实物尺寸；做防水测试夹具设计时，也能直接参考机身的外轮廓尺寸做密封型腔的设计，减少实物测绘的时间成本。建模时所有的特征都采用参数化建模方式，各个尺寸之间添加了对应的几何约束，后续如果需要调整机身厚度或者按键位置，只需要修改对应参数就能快速更新模型，不需要重新绘制整个曲面，大幅提升后续改型设计的效率。
