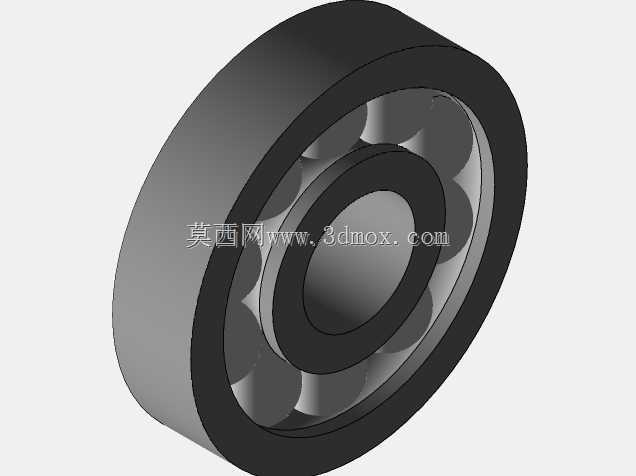

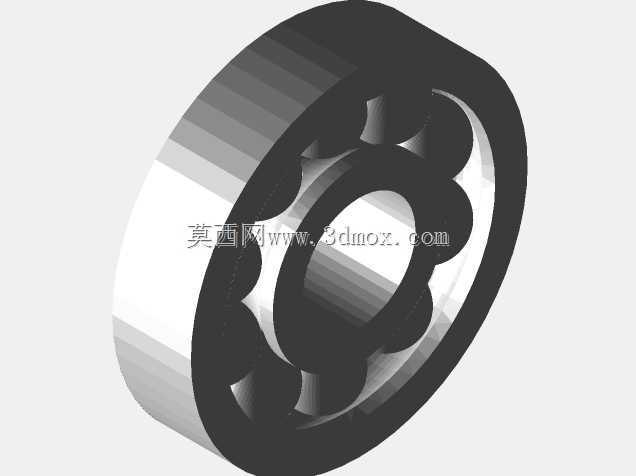

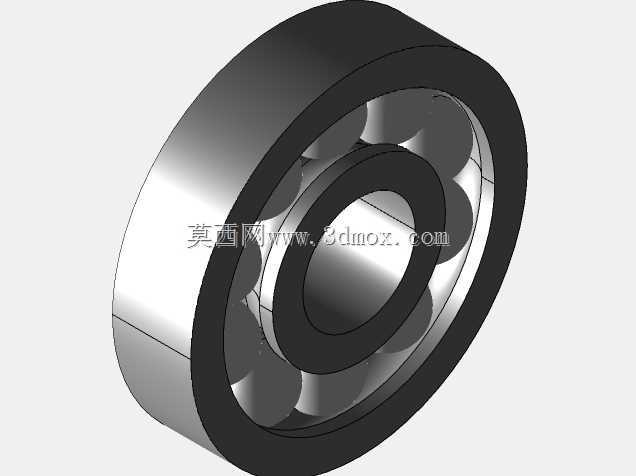

可3D打印组装式深沟球轴承结构

这款可直接通过3D打印制作的滚动轴承，核心面向轻量化机械传动场景、教学演示场景以及小型非标自动化设备的低负载传动需求，能够在低速、低载荷的工况下完成旋转支撑的核心功能，有效降低轴类部件运转过程中的摩擦阻力，同时约束轴的径向跳动范围，保障传动部件的运转同轴度。

从实际用途来看，它既可以作为创客DIY小型机械装置的配套支撑部件，也能作为机械原理教学的具象化演示教具，让学习者直观理解滚动轴承的内部组成与运转逻辑，无需拆解工业成品轴承就能观察到滚动体、保持架、内外圈的配合关系，同时也能满足小批量定制化设备的快速配套需求，无需开模即可快速制作出适配特定安装空间的轴承部件。

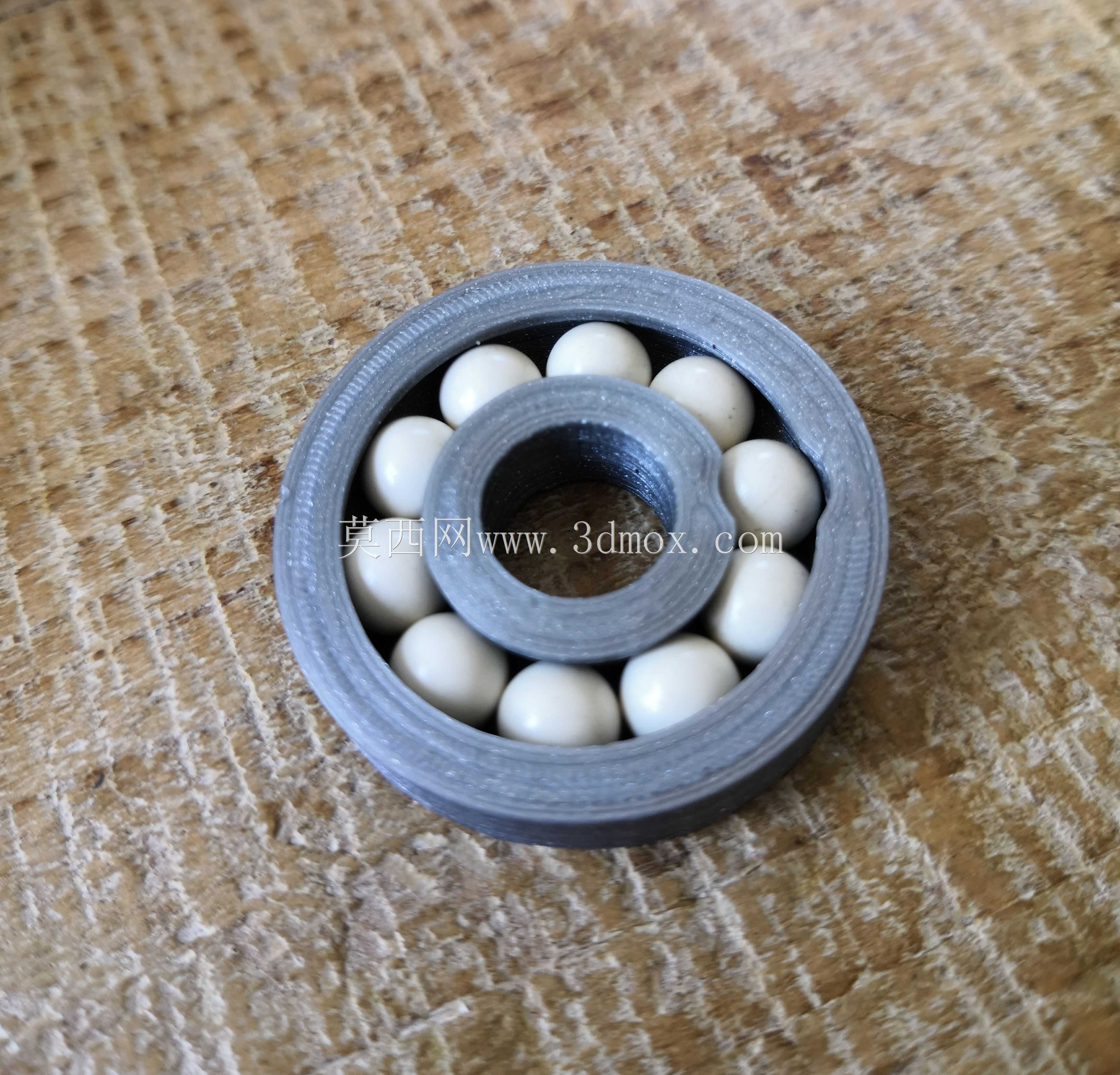

功能特性上，这款轴承采用了分体组装式的结构设计，区别于传统一体式冲压或机加工轴承的生产逻辑，专门针对3D打印的工艺特点做了适配优化：内外圈的侧壁预留了专门的装配缺口，不需要额外的工装夹具就能完成滚动体的装填，装配完成后缺口不会影响轴承的整体结构强度与运转流畅度，滚动体采用标准直径的通用球体即可适配，不需要单独定制异形滚动件，大幅降低了打印后的组装难度。

设计思路层面，设计者充分考虑了FDM等主流桌面级3D打印的工艺限制，所有结构都做了免支撑优化，内外圈的滚道弧度经过反复调试，既保证滚动体能够顺畅滚动不卡滞，又避免了打印过程中出现悬垂结构导致的成型缺陷，保持架的结构做了简化处理，在保证滚动体间距均匀的前提下尽可能减少了打印耗材的用量，同时降低了打印失败的概率。

外形尺寸与安装边界上，这款轴承的整体外径为30mm，内径为10mm，整体厚度为7mm，属于微型轴承的尺寸范畴，安装时需要保证配合的轴径公差控制在合理范围，轴承座的安装孔位需要保证与轴的同轴度，避免偏载导致的滚动体卡滞或部件磨损，由于3D打印材料的强度限制，这款轴承不适用于高转速、大载荷的工业传动场景，仅适合低速、低负载的民用、教学或DIY场景使用，运转过程中可以根据使用需求添加少量润滑脂进一步降低运转阻力，延长部件的使用寿命。
