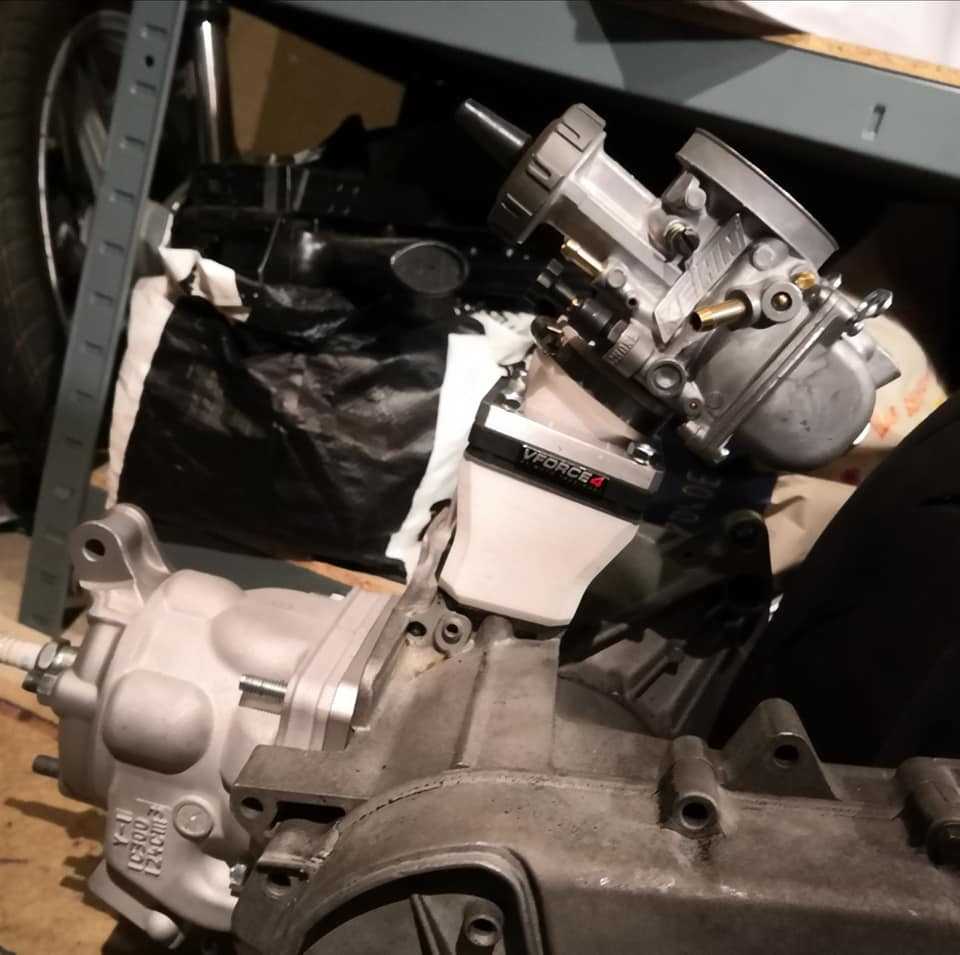

踏板摩托VForce4簧片阀适配取水接口

　　该零件主要适配小排量踏板摩托的进气系统改装场景，针对125/180排量级Piaggio机型升级350规格VForce4簧片阀的需求设计，解决原厂进气接口与改装簧片阀安装位不匹配的问题，属于动力改装环节的核心适配构件。从功能层面看，该零件承担进气导流与密封衔接的双重作用，一端对接曲轴箱的进气开口，另一端匹配VForce4簧片阀的方形安装法兰，确保曲轴箱负压变化时，进气气流能平顺通过簧片阀进入曲轴箱预压，避免接口错位导致的漏气、进气紊流问题，直接影响改装后动力输出的平顺性与簧片阀的工作寿命。设计阶段优先考虑了安装适配的容错空间，零件与曲轴箱贴合的安装面做了微幅余量设计，允许对曲轴箱外侧结合面做轻度打磨修整，

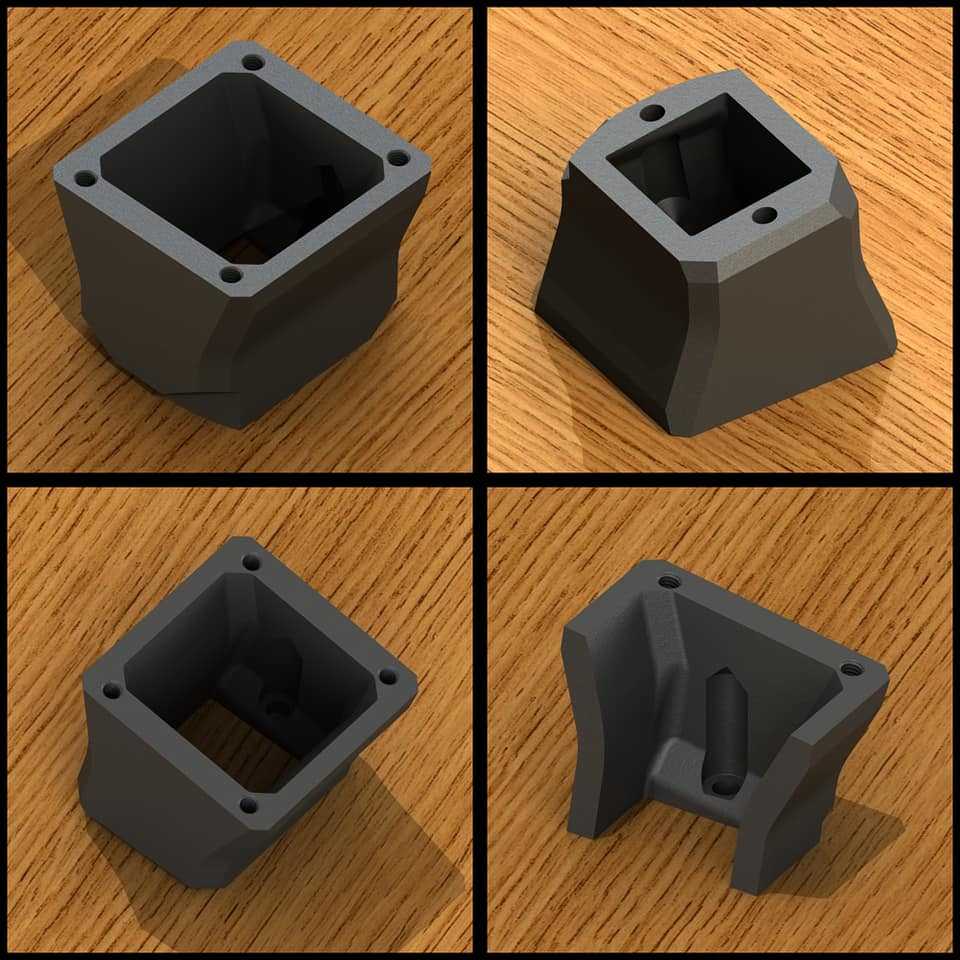

　　抵消原厂铸件的尺寸公差与铸造表面粗糙度带来的贴合间隙，无需对曲轴箱主体做大规模切削加工，降低改装的加工门槛与不可逆损伤风险。零件整体为变截面方形腔体结构，上端法兰为带四个安装孔的方形基准面，四个安装孔的孔位完全匹配VForce4簧片阀的固定孔距，孔位公差控制在0.1mm以内，确保簧片阀安装后无偏移；腔体部分从上端法兰向下逐步收窄并做曲面过渡，内壁无突兀直角结构，减少进气气流的沿程阻力，避免气流在腔体内形成涡流影响进气效率；下端结合面轮廓完全匹配对应机型曲轴箱进气口的外轮廓，贴合面宽度预留3mm的密封压合边，可配合密封胶或密封垫实现可靠密封，防止负压状态下渗入空气影响空燃比。零件的壁厚设计兼顾了强度与轻量化需求，主体壁厚设置为2.

　　5mm，安装孔位周边做局部加厚至4mm，避免螺栓紧固时出现应力开裂；四个安装孔为沉孔设计，螺栓紧固后端面不突出法兰平面，不会与簧片阀的安装底座产生干涉。选用SLS工艺打印PA12材料制作时，材料本身的耐油性、抗冲击性能完全满足曲轴箱周边的工作环境要求，可长期耐受汽油蒸汽与曲轴箱内油气混合物的腐蚀，同时PA12材料的韧性可抵消发动机工作时的微幅振动，避免长期使用后出现接口开裂的问题。安装时需先将曲轴箱外侧结合面的铸造飞边、凸起打磨平整，清理结合面的油污与杂质，在零件贴合面均匀涂抹耐油密封胶后对准安装位，再依次对角紧固四个固定螺栓，紧固力矩控制在8-10N·m，避免力矩过大导致零件变形或螺纹滑牙。
