35千伏真空断路器内部绝缘结构件

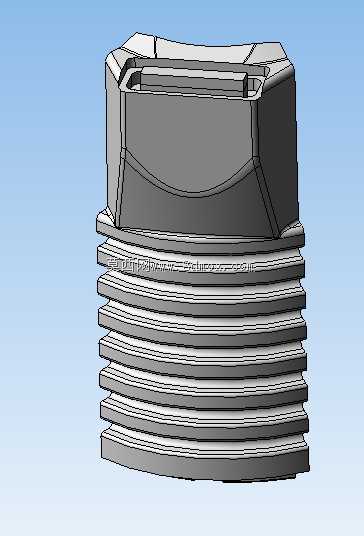

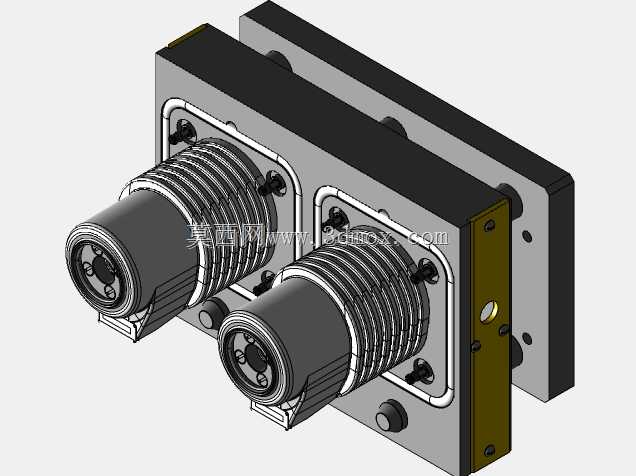

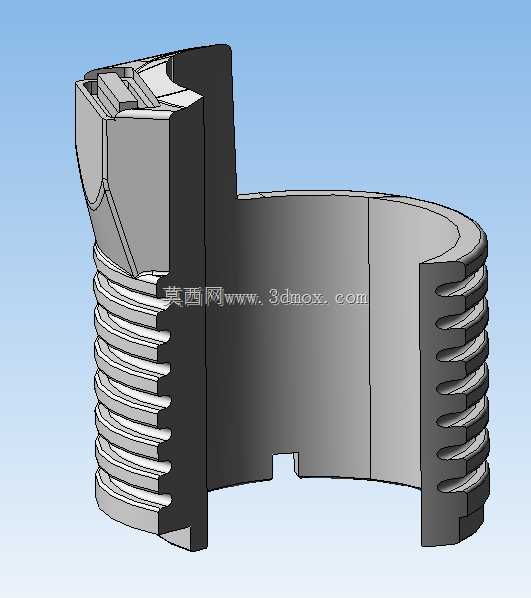

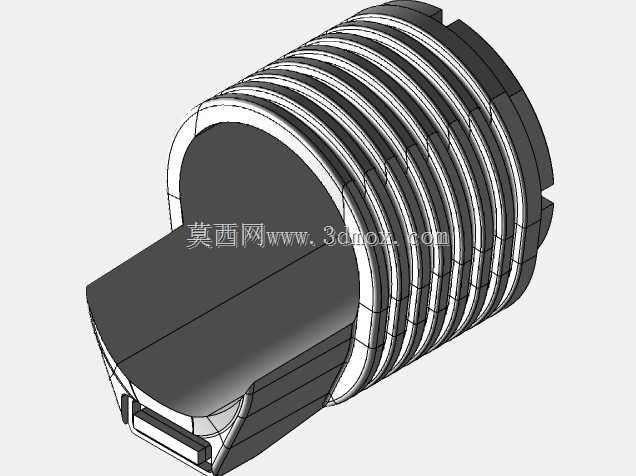

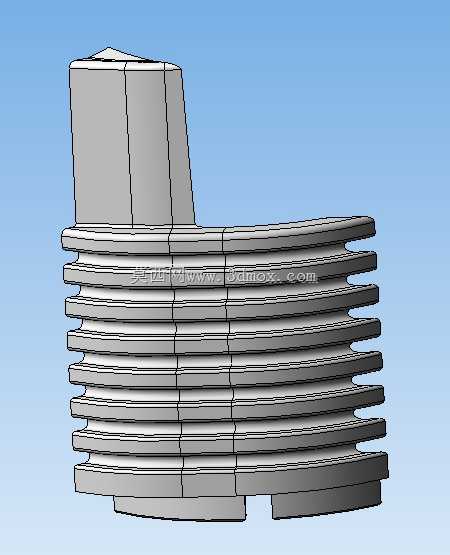

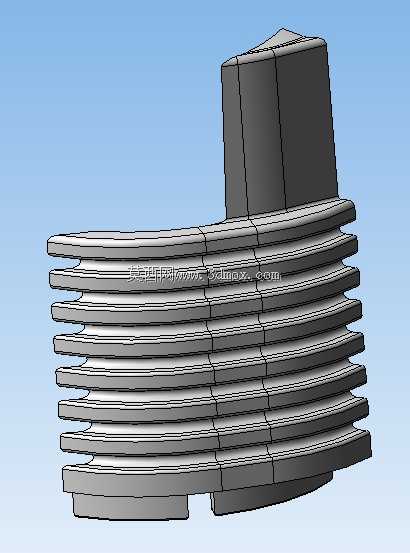

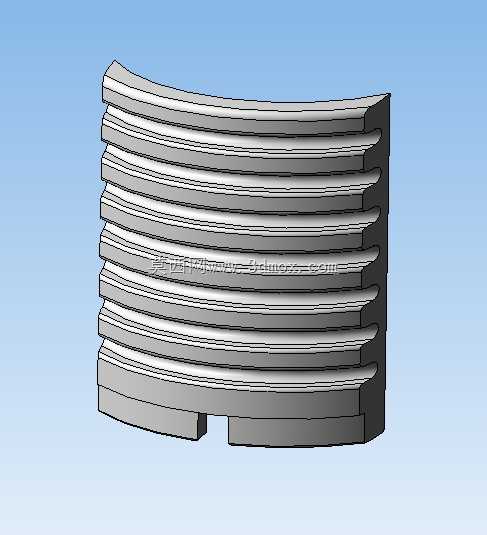

该结构件应用于35kV电压等级的户内、户外真空断路器设备内部，作为真空灭弧室的配套内嵌绝缘支撑部件，承担着固定灭弧室本体、均匀高压电场分布、隔绝相间及对地放电通道的核心作用，在高压输配电的开关柜、环网柜等一次设备中，是保障断路器分合闸过程绝缘可靠性的关键零件。从结构设计来看，零件采用带单侧导向定位缺口的筒状构型，外壁设置多道环形凸起肋条，这些肋条并非简单的加强结构，一方面是增加零件外表面的爬电距离，在35kV额定电压下，沿面爬距需满足高压设备绝缘规范要求，多道环形肋可有效拉长沿绝缘表面的放电路径，避免潮湿、凝露环境下的沿面闪络；另一方面肋条结构可提升零件整体的结构刚度，在断路器分合闸产生机械振动时，避免筒壁形变挤压内部真空灭弧室导致密封失效。零件上端的异形切削结构，是为了匹配灭弧室静端出线座的安装角度，预留出导电连接排的装配空间，避免绝缘件与导电部件产生干涉，同时该位置的斜面设计可优化端部电场分布，减少尖角带来的电场集中问题，降低局部放电的风险。内壁为光滑圆柱面，加工精度需满足与真空灭弧室外壳的过渡配合要求，装配时可通过过盈配合或绝缘粘接方式与灭弧室形成稳固整体，下端的开口结构适配断路器操作机构的绝缘拉杆连接空间，保证分合闸动作时力的传递路径不受绝缘件干涉。从安装边界来看，该零件的外径需适配断路器极柱的内部安装腔尺寸，轴向长度需匹配灭弧室的安装高度，单侧的定位缺口与极柱内部的定位凸台配合，可防止装配后零件发生周向转动，保证上端出线结构的对位精度，避免导电排装配时产生额外应力。在实际工程应用中，这类绝缘结构件的尺寸公差控制直接影响整台断路器的绝缘性能与机械寿命，建模时需重点关注环形肋的间距、端部异形面的角度、定位缺口的位置尺寸，确保与周边极柱壳体、灭弧室、导电连接件的装配间隙符合高压电气设备的安全距离要求，避免运行过程中出现绝缘击穿、机械卡涩等故障。
