可越障爬楼摇臂轮组行走机构

项目分类:3D模型 发布时间:2021-09-27 ID:295489
  • 可越障爬楼摇臂轮组行走机构
  • 可越障爬楼摇臂轮组行走机构
  • 可越障爬楼摇臂轮组行走机构
  • 可越障爬楼摇臂轮组行走机构
  • 可越障爬楼摇臂轮组行走机构
  • 可越障爬楼摇臂轮组行走机构
  • 可越障爬楼摇臂轮组行走机构
  • 可越障爬楼摇臂轮组行走机构

该摇臂转向行走机构的核心设计目标,是解决常规轮式行走装置无法逾越台阶、凸起障碍的痛点,目前已在小型巡检机器人、楼宇配送载具、特种勘探移动平台等场景中得到落地验证。不同于传统固定轴轮组的行走逻辑,这套机构通过多组摇臂的铰接联动,让轮组在接触障碍时可以自适应调整姿态,无需额外配置复杂的电控悬架系统,就能实现轮组与障碍面的持续贴合,避免行走过程中出现轮体悬空、动力流失的问题。

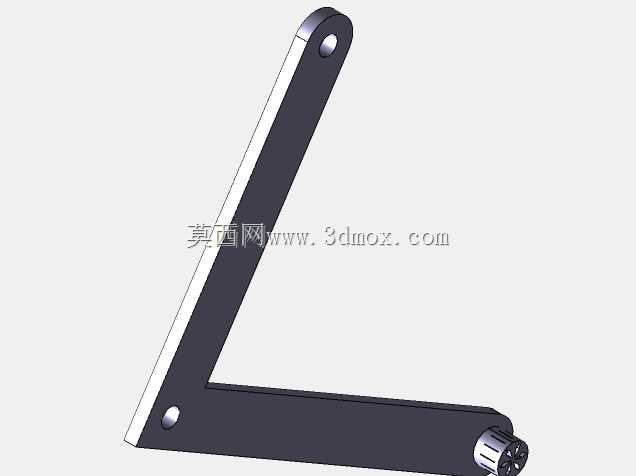

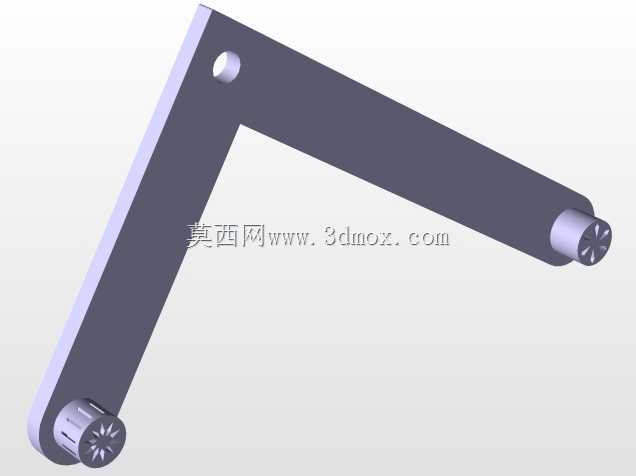

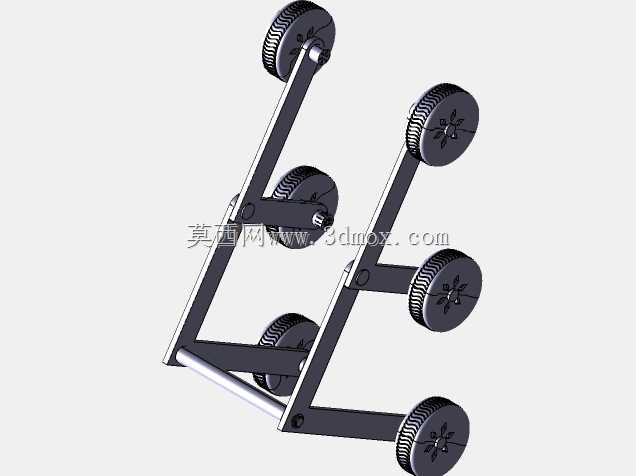

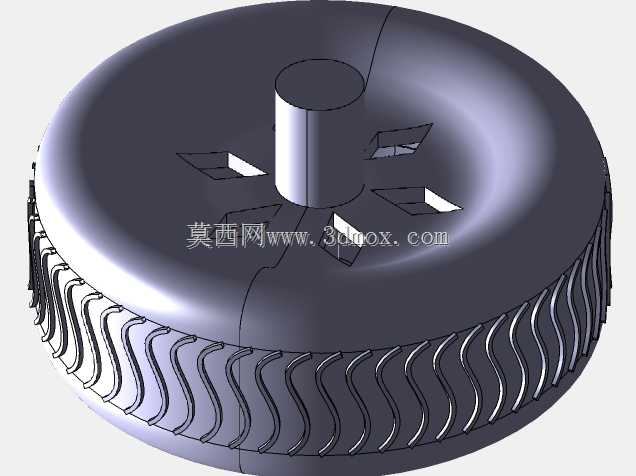

从结构布局来看,整套机构采用对称式双侧摇臂设计,每侧摇臂通过铰接点串联多组行走轮,中间设置横向连接轴保证两侧摇臂的动作同步性,避免越障过程中出现单侧卡滞、车体侧倾的问题。设计阶段需要重点关注铰接点的位置选取,摇臂的分段长度比例需要匹配常规台阶的高度与进深参数,保证轮组在攀爬标准台阶时,摇臂转动角度处于合理区间,不会出现机构死点。轮体采用带防滑纹路的硬质轮面,兼顾硬质铺装路面的行走效率与障碍接触面的抓附能力,轮体与摇臂的连接位置预留标准轴承安装位,可根据负载需求匹配不同规格的深沟球轴承,降低转动阻力的同时提升径向承载能力。

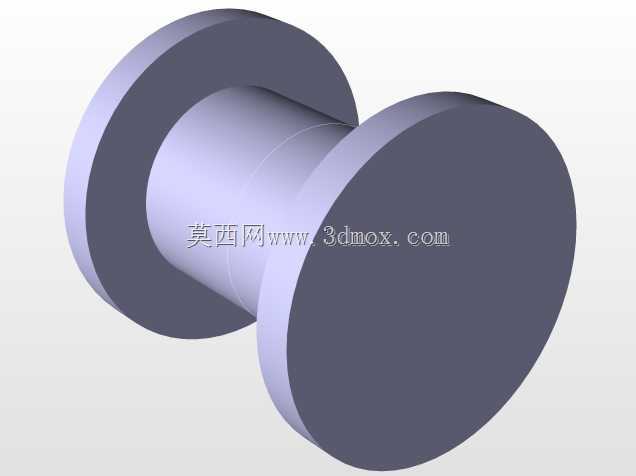

在安装边界层面,整套机构的横向连接轴为标准安装基准面,可直接与上部载具的底盘框架通过螺栓紧固,不需要额外设计复杂的转接结构。摇臂的转动行程做了机械限位设计,避免越障过程中摇臂过度翻转导致机构卡滞,同时限位位置的选取预留了足够的安全余量,即使在越障高度超出设计值10%的工况下,也不会出现结构硬碰撞损坏。日常使用过程中,仅需要定期对铰接点、轮轴位置补充润滑脂,即可保证机构长期稳定运行,维护成本远低于带主动电控调节的越障行走机构。

不同于履带式越障机构的高行走阻力、高噪音问题,这套摇臂轮组机构在平整路面行走时,轮组处于同平面接触状态,行走阻力与常规轮式装置基本一致,不会出现履带机构的拖滞损耗,同时在接触台阶、路沿等垂直障碍时,靠前的轮组先接触障碍立面,带动摇臂绕铰接点转动,将前部轮体抬升至障碍顶面,后续轮组依次顺着摇臂的转动轨迹完成攀爬动作,整个过程不需要额外的动力调节,仅依靠行走轮的驱动力即可完成越障动作,动力传递路径简单,故障点少,适合在对可靠性要求较高的无人移动载具上使用。
