多通路集成式流体阀块金属结构件

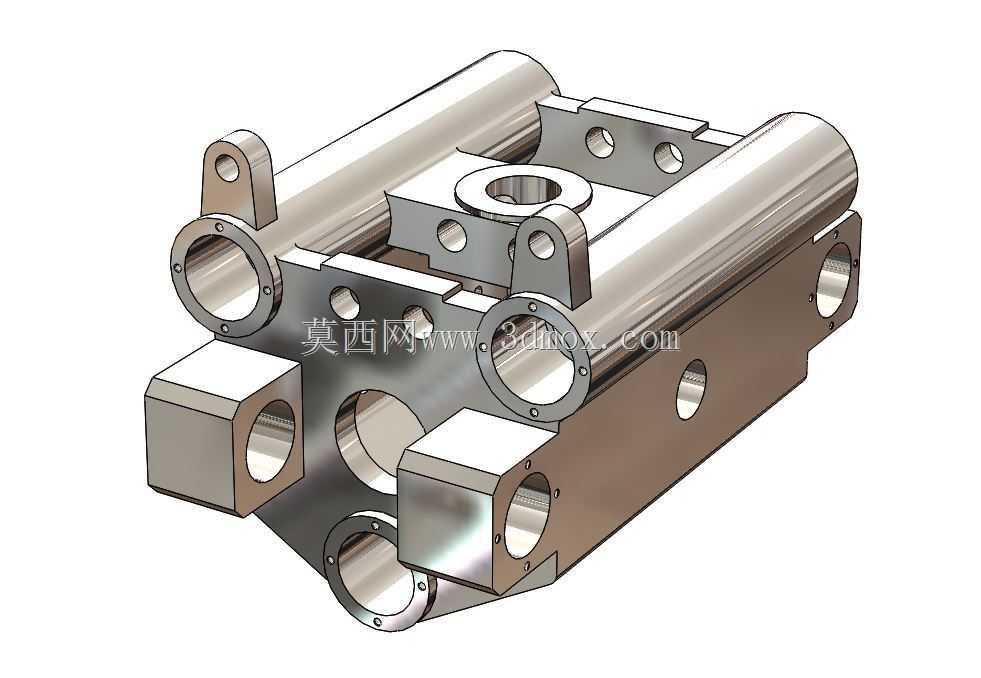

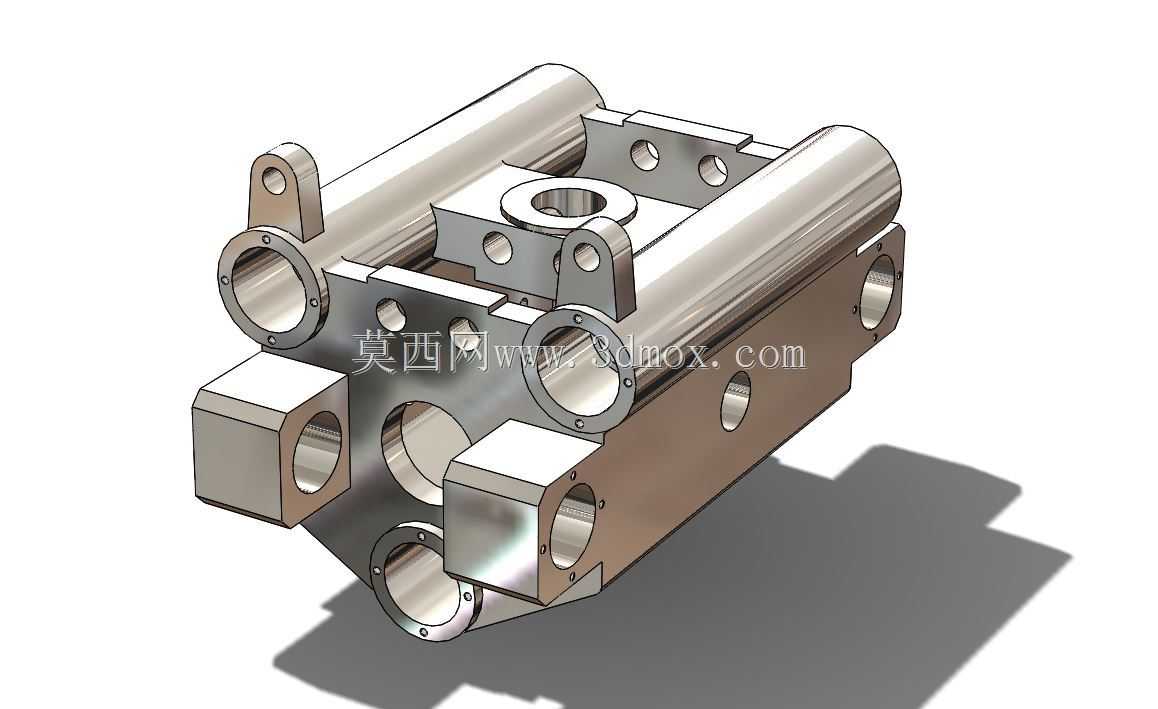

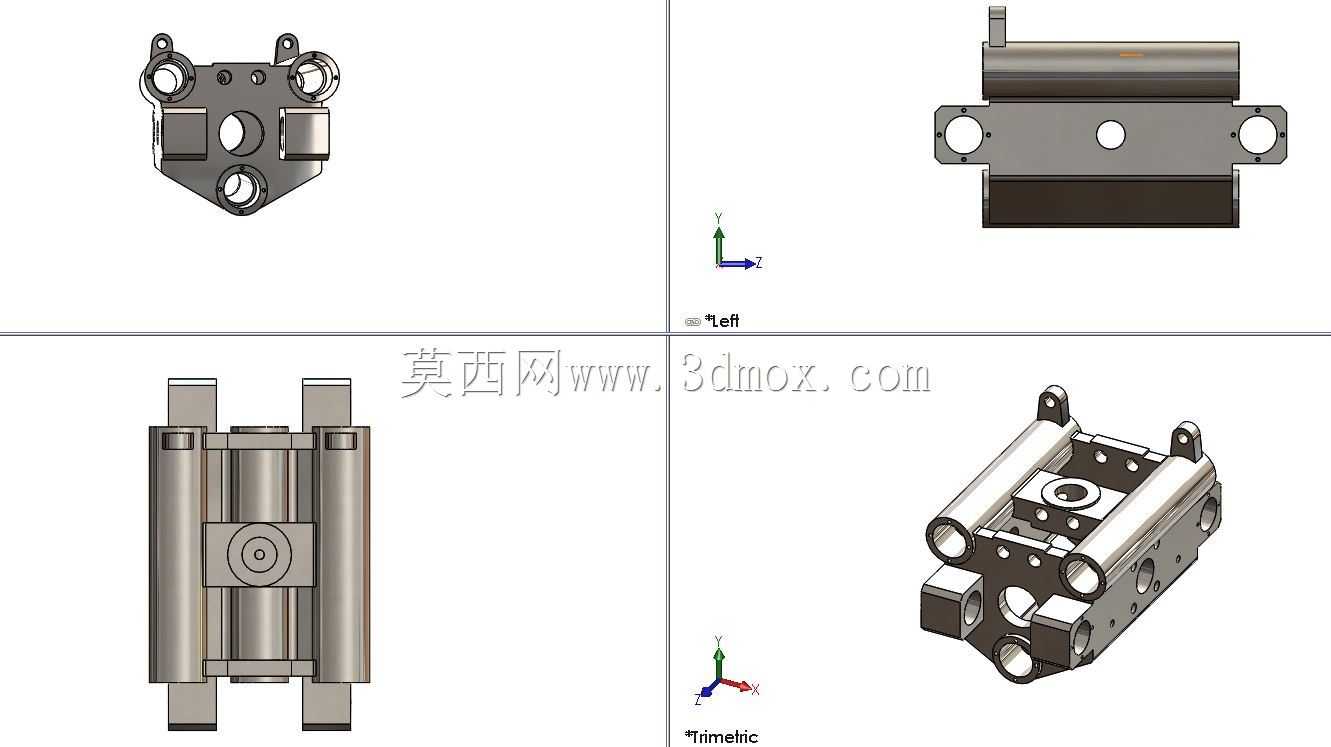

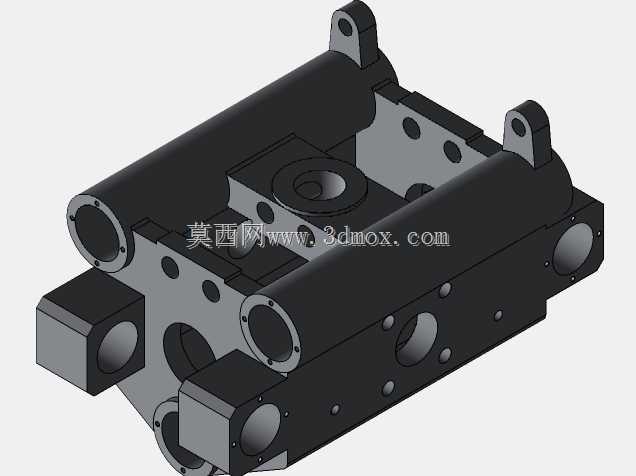

该结构件属于液压系统中的集成式阀块载体，主要应用在工程机械、重型装备的液压控制回路中，替代传统分散式管路连接方案，减少管路接头数量，降低系统泄漏风险，同时压缩液压站的整体安装空间。从结构设计来看，主体采用方块式基体布局，两侧对称布置大直径通油筒腔，作为主油路的进出通道，筒腔端部设置带安装孔的法兰凸缘，用于对接外部管路或泵阀元件，法兰面的密封槽结构可适配O型圈实现端面静密封，避免高压工况下的渗漏问题。基体上分布的多组不同孔径的通孔，分别对应控制油路、泄油油路、测压接口的通路需求，各孔道的相交位置做了工艺倒角处理，去除机加工产生的毛刺，防止油液流动过程中冲落杂质造成阀卡故障。侧面伸出的带孔吊耳结构，是为了满足重型阀块的吊装转运需求，吊耳的孔位与基体的重心位置匹配，吊装时可保持结构平稳，避免磕碰加工面。底部的方形凸台为安装定位基准，凸台上的通孔用于穿设安装螺栓，可将整个阀块固定在液压站的安装面板或阀组基座上，安装面的平面度要求控制在0.02mm以内，保证安装后不会出现附加应力导致阀体变形。设计过程中优先考虑了油液的流道阻力优化，各转弯孔道采用大圆弧过渡结构，减少油液在流道内的压力损失，同时避免直角位置产生的涡流造成的系统振动与噪声。外露的金属表面做了镀镍处理，既可以提升防锈能力，也能降低表面粗糙度，减少油污附着，方便日常维护擦拭。各接口的孔径尺寸根据通流流量做了匹配计算，主通路通径可满足大流量液压油的通过需求，控制油路通径适配先导阀的流量要求，所有接口的螺纹规格均采用通用液压标准尺寸，可直接对接市面常规的液压管接头、电磁阀、溢流阀等元件，无需额外加工转换接头。结构的壁厚根据系统额定工作压力做了强度校核，高压通路位置的壁厚预留足够安全余量，可承受31.5MPa的额定工作压力，不会出现受压变形或开裂问题。
