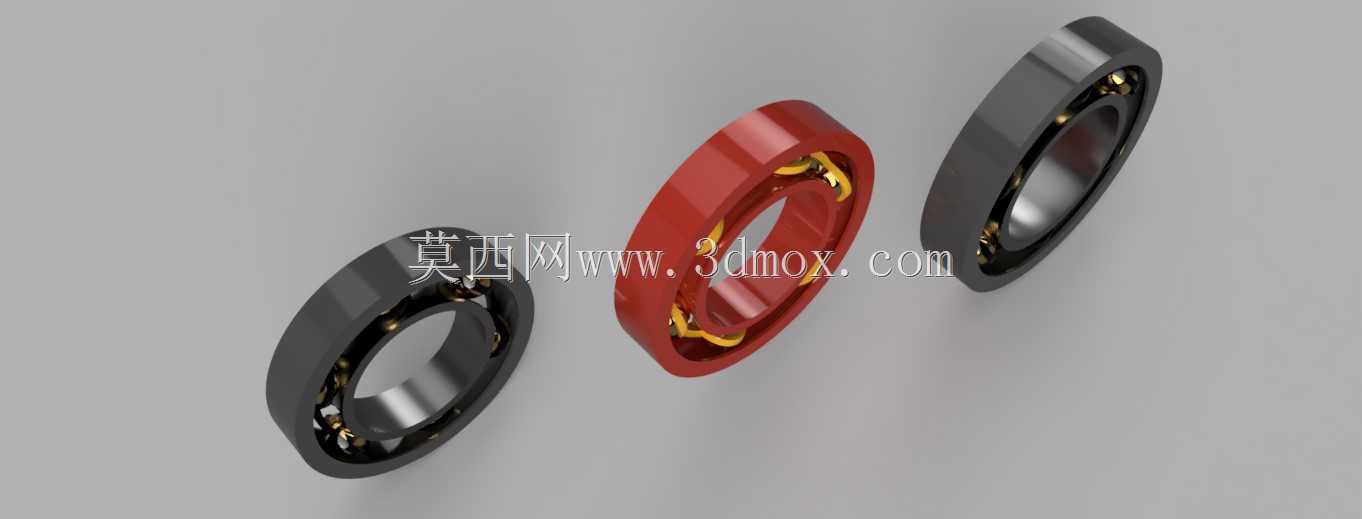

深沟球滚动轴承机械结构设计

　　在旋转类机械结构的设计选型中，滚动轴承是承担径向载荷、降低轴系运转摩擦阻力的核心基础部件，这款深沟型滚珠轴承的结构设计，完全围绕通用传动场景的实际使用需求展开。从实际应用场景来看，这类轴承广泛覆盖中小功率电机输出端、输送机辊筒支撑轴、机床进给轴系、小型减速器输入输出端、家用机电产品旋转部位等场景，只要存在轴类零件相对机座做连续旋转运动的结构，基本都需要这类支撑件来保证运转精度与使用寿命。

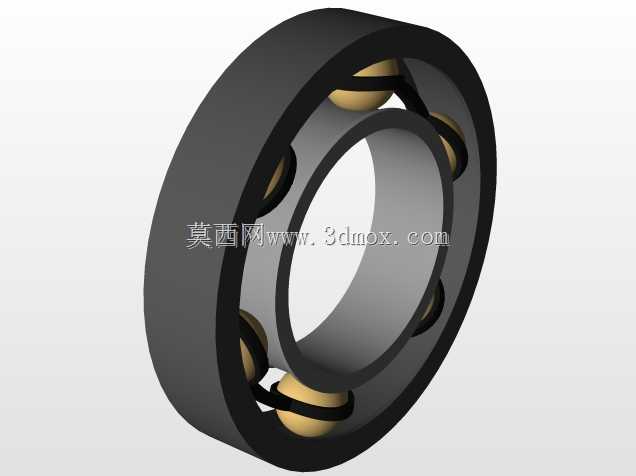

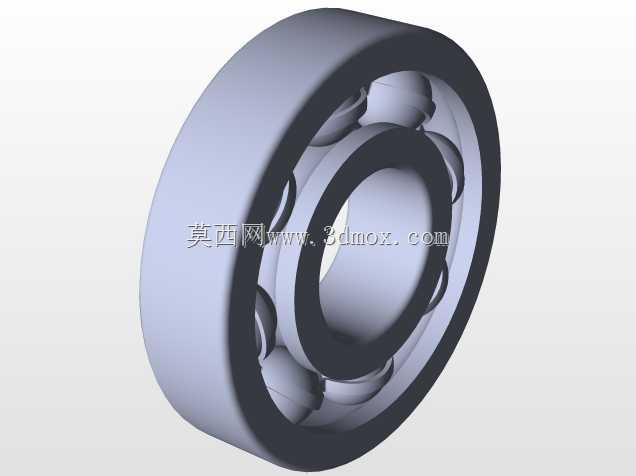

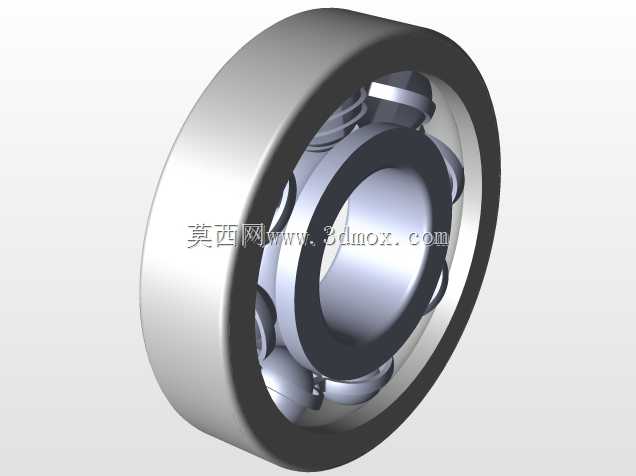

　　从功能特性上看，这款滚珠轴承通过内圈、外圈之间的均匀排布钢球，将轴运转时的滑动摩擦转化为滚动摩擦，相比滑动轴套结构，运转阻力可降低七成以上，同时能稳定承受垂直于轴方向的径向载荷，部分适配安装场景下也可承受小幅轴向窜动带来的双向轴向载荷，能适配多数中低速、中等载荷的通用传动工况。设计过程中首先要明确安装边界：内圈与旋转轴采用过盈配合，配合公差根据轴的转速、载荷量级选择k6或者m6级公差，保证轴转动时内圈与轴同步旋转无相对滑移；外圈与机座轴承室采用过渡或小间隙配合，方便装配拆卸同时避免外圈在轴承室内发生跟转磨损。

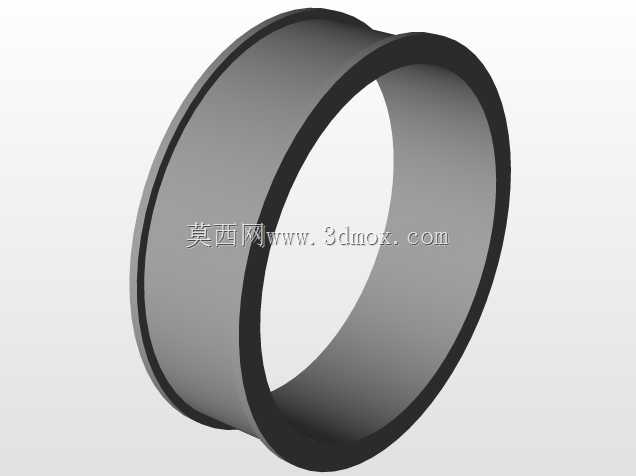

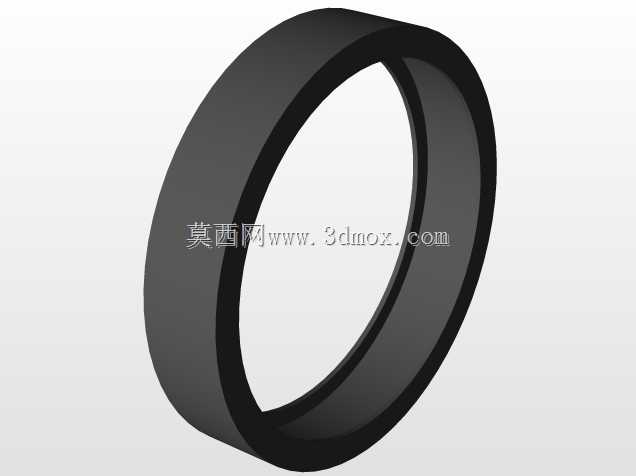

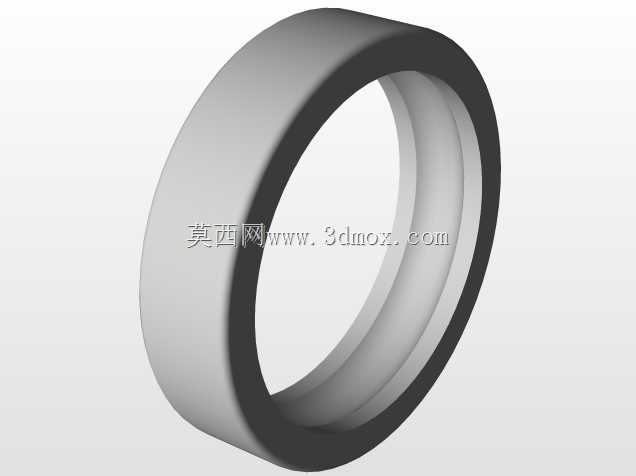

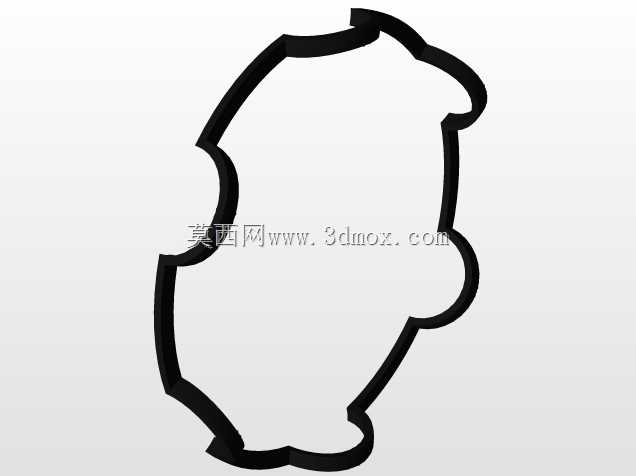

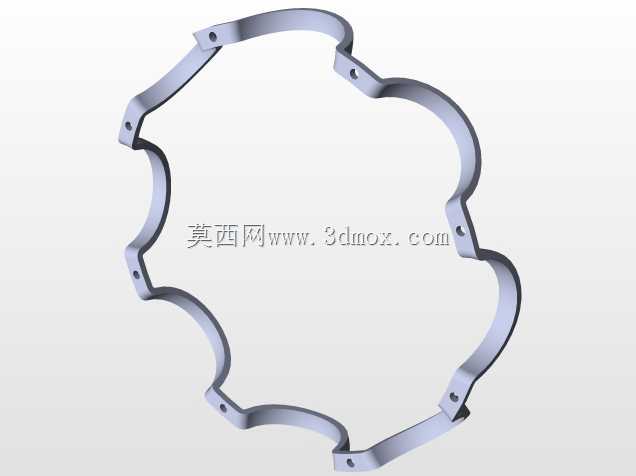

　　结构设计时，内圈外侧、外圈内侧的滚道曲率需要严格匹配钢球直径，滚道的圆弧半径略大于钢球半径，保证钢球与滚道的接触应力分布在合理区间，避免应力集中导致的早期点蚀失效。保持架采用浪形冲压结构，均匀分隔每颗钢球，避免钢球在运转过程中相互挤压摩擦，同时保证钢球在滚道内均匀排布，让整圈载荷均匀分布在所有滚动体上。密封结构的设计根据使用场景选择，开式结构适合有定期润滑维护的闭式传动箱内部，带防尘盖的结构适合粉尘较多的开式工况，可阻挡外部杂质进入滚道内部，同时防止内部润滑脂泄漏。

　　尺寸设计上需要优先匹配标准安装尺寸，内孔直径、外圈外径、轴承总宽度都遵循通用轴承的尺寸系列，保证选型替换时无需额外修改安装位的结构尺寸，降低设备维护的配件替换成本。建模过程中需要重点关注滚道的形位公差，滚道对轴承内孔、外圆的同轴度需要控制在微米级，避免装配后出现轴系跳动超差的问题，钢球的直径一致性需要严格保证，单套轴承内所有钢球的直径差控制在极小范围内，避免运转过程中出现载荷集中在单颗钢球上的情况，大幅提升轴承的额定动载荷与实际使用寿命。在装配结构设计时，还要考虑内圈的轴向定位方式，通常采用轴肩与弹性挡圈或者锁紧螺母配合，外圈采用轴承室台阶与端盖压紧，保证轴承在轴系上无轴向窜动，同时预留合适的轴向游隙，避免热胀冷缩导致轴承卡滞。
