卧式单级离心泵结构三维数模

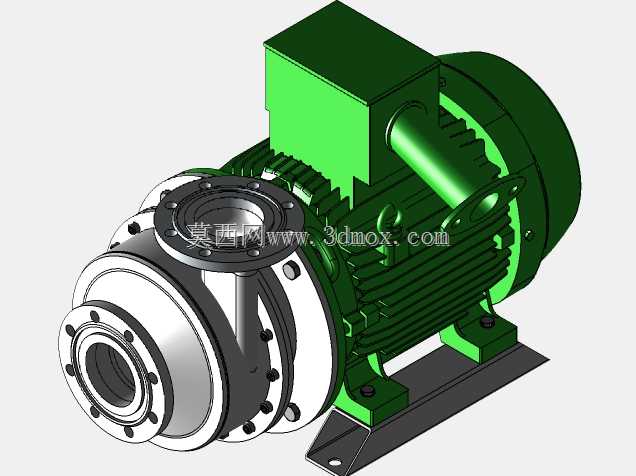

做流体输送设备配套快十年，这类卧式单级离心泵的三维数模，最核心的价值是给管路布局、设备集成做精准的空间校核，很多刚入行的工程师选型时只看性能参数，忽略安装边界和周边干涉，最后现场装不上返工的情况太常见。从模型结构来看，驱动端采用标准卧式电机集成布局，接线盒设置在电机机壳顶部，预留了足够的线缆弯折空间，机壳表面的散热筋沿轴向排布，既保证电机运行时的散热效率，也强化了机壳的结构刚性，避免长周期运行产生的振动形变。泵头部分采用法兰式连接结构，进出口均为标准法兰接口，法兰面的螺栓孔位完全匹配通用管路标准，做管路设计时可以直接对接标准法兰库，不用二次核对孔位参数。泵腔与电机的连接段设置了独立的轴承支撑结构，能平衡叶轮运转时产生的径向力，减少轴封处的偏磨，延长机械密封的使用寿命。安装底座采用一体式铸铁支撑结构，安装脚的螺栓孔位预留了一定的调节余量，现场安装时可以微调泵体的水平度，抵消基础施工的微小误差，底座的筋板布局经过受力优化，能承载电机和泵头的整体重量，同时抑制运转时的共振传递。从设计思路上，这个模型把过流部件和驱动部件的装配关系做了完整还原，叶轮、泵壳、密封腔、轴承位的配合尺寸都符合行业通用公差要求，做二次改型时可以直接在这个基础上调整叶轮直径、进出口通径，匹配不同的流量扬程需求。实际应用场景里，这类泵广泛用在循环水系统、洁净流体输送、中小型工艺管路增压，不管是做水处理设备集成、工业冷却系统配套，还是生产车间的管路改造，拿到精准的三维数模就能提前完成管路走向排布、检修空间预留，不用等设备到厂再实测尺寸，能大幅缩短项目的设计周期。模型的外形尺寸边界清晰，电机段的外径、泵头的轴向长度、进出口法兰的中心高度都做了精准还原，做设备布局时可以直接导入装配环境，核对泵体与周边墙体、管路、阀组的安全距离，尤其是检修侧预留的拆卸空间，能提前规避后期维护时操作空间不足的问题。很多时候现场安装出问题，都是因为前期用的数模尺寸不准，要么法兰中心高对不上，要么接线盒位置和旁边的桥架干涉，这个数模把所有外部安装特征都做了还原，包括底座的安装孔距、吊环位置、放油孔的朝向，都和实际量产产品一致，不管是做方案演示、装配模拟还是工装设计，都能直接使用，不用再花时间测绘修正。
