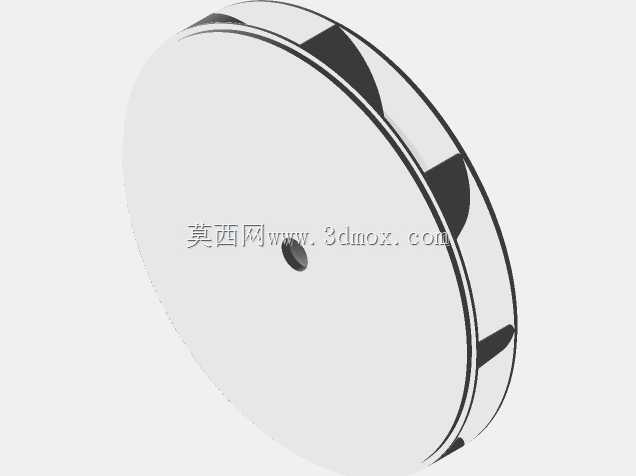

在水力输送与能量转换类设备的核心部件设计中,混流式涡轮泵轮的结构合理性直接决定整套机组的运行效率与工况适配范围,这类部件广泛应用在中小型水电站的水轮发电机组、市政供水系统的增压泵组、工业循环水输送系统以及农业排灌的大功率水泵设备中,承担着将水流的动能与压力能转换为机械能,或是将机械能传递给水流实现流体增压的核心作用。从实际工程应用的场景来看,这类泵轮需要适配不同水头的水力工况,在设计阶段首先要明确安装边界的约束:轮体的径向尺寸需要匹配泵壳的内腔流道间隙,轴向安装位要预留密封件与主轴连接的配合空间,中心轴孔的公差需要满足与传动轴的过盈配合要求,避免高速运转时出现偏心振动的问题。从结构设计思路来看,该泵轮采用混流式叶片布局,叶片的曲面弧度经过流道仿真优化,叶片在轮盘上的分布角度兼顾了大流量工况下的过流能力与高扬程工况下的能量转换效率,轮盘边缘的加厚结构可以抵消高速旋转时产生的离心应力,避免长期运转出现轮体形变。不同于轴流式叶轮的大倾角叶片设计,混流式结构的叶片与轮盘的连接过渡区域做了圆弧平滑处理,能够减少水流在流道内的紊流损失,同时降低水流对叶片根部的冲蚀磨损,延长部件在含沙水质工况下的使用寿命。在实际选型匹配过程中,这类泵轮的安装尺寸需要与进出水流道的中心高度对齐,轮体与泵壳内壁的单边间隙需要控制在合理范围内,间隙过大会导致水流回流降低效率,间隙过小则可能因为运转时的微小形变出现擦壳故障。叶片的型线设计充分考虑了不同工况下的水流入射角,在额定转速区间内可以让水流平顺地流过叶片表面,减少水力脉动带来的机组振动,同时降低运行过程中的噪音。轮体中心的轴孔位置设计有定位止口,能够在装配时快速实现与主轴的同轴度定位,减少现场安装的调试工作量,轮盘背面的平衡结构设计可以在做动平衡校验时方便地添加配重块,保证泵轮在最高工作转速下的振动值符合行业规范要求。这类部件的三维结构设计需要充分考虑铸造工艺的可行性,叶片之间的流道宽度要满足铸造时的砂芯成型要求,避免出现铸造死角导致的铸件缺陷,同时所有的棱角位置都做了工艺圆角处理,既可以减少铸造时的应力集中,也能降低水流的局部阻力损失。
- 上一篇:ER32规格7mm孔径弹簧夹头夹持结构
- 下一篇:三星自适应快速充电器结构设计
- 全部评论(0)
- 模板大小: 3.23 MB
- 售价:5金币
- 下载次数: 145
- 系统要求: STL
- 软件分类: 泵
