齿轮式润滑油泵内部结构装配设计

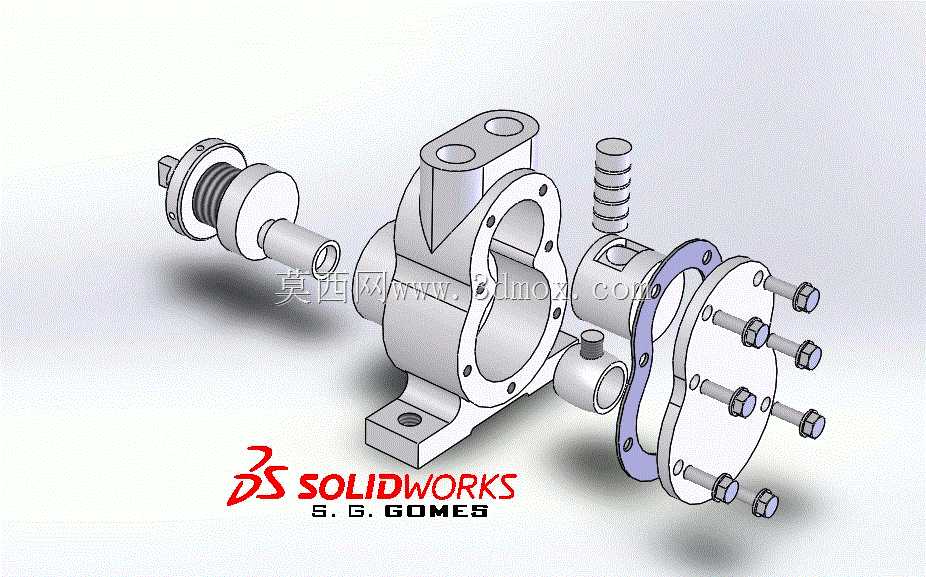

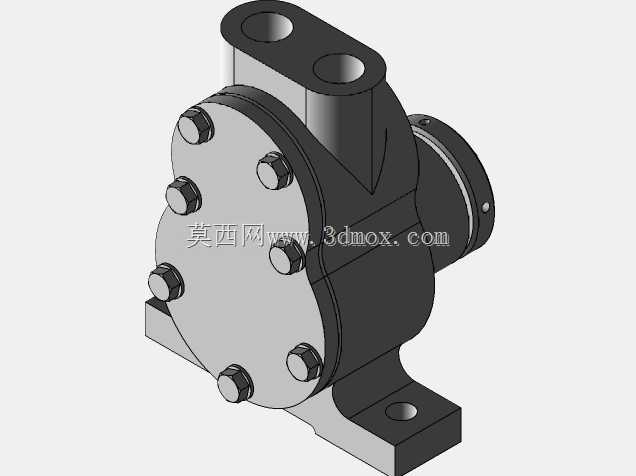

这款润滑油泵的结构设计完全围绕低压流体稳定输送的工况需求展开，核心采用外啮合齿轮作为增压元件，泵体采用一体化铸造成型的腔体结构，进油口与出油口分别设置在腔体上下侧的凸台位置，两个接口的法兰端面预留了标准密封槽，可直接对接设备润滑系统的供油管路，安装时无需额外加工转接面。从装配关系来看，主动齿轮轴通过两端的滑动轴承支撑在泵体与侧盖的轴承孔内，轴伸端设置了多层组合式密封结构，最外侧采用防尘挡圈阻挡外界粉尘侵入，中间的骨架油封负责阻断润滑油沿轴向外泄，内侧的泄压衬套可平衡轴端的压力波动，避免密封件长期受高压冲击出现过早失效。泵体与侧盖的连接采用沿法兰圆周均布的内六角螺栓紧固，结合面处设置了定位销孔，装配时先通过定位销保证侧盖与泵体的同轴度，再按对角顺序分次拧紧螺栓，可有效避免结合面受力不均导致的渗漏问题，侧盖与齿轮端面之间预留了0.02-0.04mm的轴向间隙，既保证齿轮转动无卡滞，又能将端面泄漏量控制在允许范围内。泵体底部设置了带安装孔的固定支脚，两个安装孔的中心距按照通用设备的安装基座尺寸设计，可直接通过螺栓固定在发动机、减速机等设备的壳体侧壁，安装时需保证泵轴与驱动端的同轴度误差不超过0.1mm，避免轴承受附加径向力出现异常磨损。泵体顶部设置了溢流阀安装孔，内置弹簧与阀芯组件，当系统供油压力超过设定阈值时，阀芯自动开启将多余的润滑油导回进油腔，可避免润滑系统压力过高损坏密封件或管路。这款泵主要应用在中小型内燃机、工业减速机、机床主轴箱等设备的强制润滑系统中，负责将油箱内的润滑油加压输送到各个摩擦副表面，在齿轮啮合、轴承转动的过程中持续形成稳定油膜，减少部件的磨损同时带走摩擦产生的热量。设计过程中针对齿轮的齿形参数做了优化，采用修正后的渐开线齿形，可降低齿轮啮合时的困油现象，减少泵运行过程中的振动与噪音，齿轮与泵体内腔的径向间隙控制在0.03-0.05mm，兼顾容积效率与转动灵活性，所有过流表面都做了光滑过渡处理，没有突兀的直角或凸起，可减少润滑油流动时的阻力损失，避免杂质在腔体内沉积。
