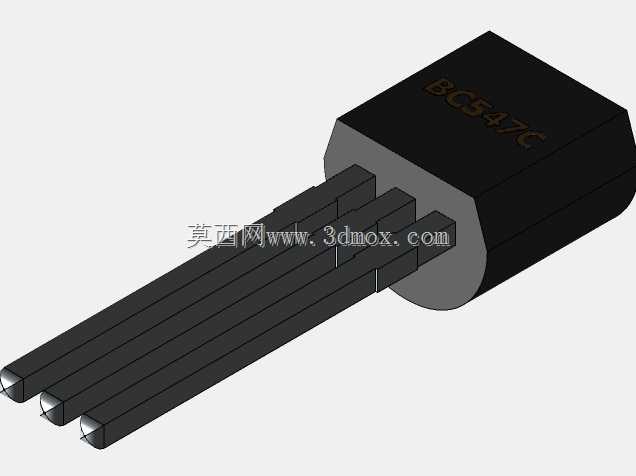

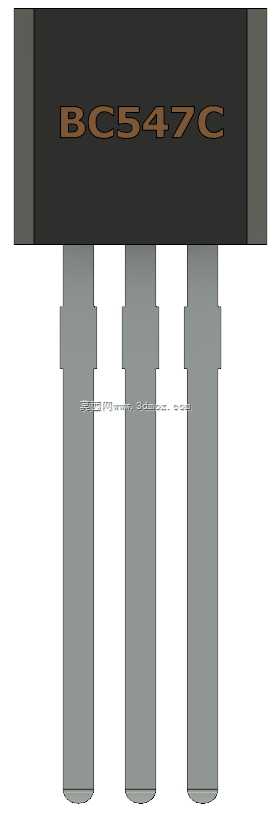

直插式NPN型BC547C晶体管三维结构

在消费类电子、工业控制板卡的小信号处理回路设计中，BC547C这类小功率NPN晶体管是应用频次极高的分立半导体器件，常被用于低频信号前置放大、开关量电平转换、小负载驱动等场景，比如传感器信号调理回路、单片机IO口扩流电路、简易音频前级放大模块中，都能见到该型号器件的身影。本次构建的三维模型完全还原TO-92直插封装的实体特征，建模过程中优先考虑PCB布局阶段的干涉校验需求，将器件的安装边界、引脚排布公差、本体与周边元件的安全间距作为核心建模基准，没有做多余的外观美化处理，所有结构尺寸均匹配量产器件的实际公差范围。从结构细节来看，器件本体采用半圆柱加平直切面的经典TO-92封装造型，本体表面的型号标识区域做了凹凸特征还原，三个平行引出的引脚采用等间距排布，引脚截面为半圆加平直边的成型结构，引脚伸出本体的长度、引脚之间的中心距完全符合行业通用的PCB焊盘设计规范，可直接导入PCB设计软件做3D布局校验，避免生产阶段出现元件与壳体、相邻高器件的结构干涉。建模时特意区分了本体塑封区域与金属引脚的材质边界，不同结构面的倒角、过渡圆弧都按照实际开模的注塑件特征做了还原，没有出现尖锐直角这类不符合实际生产工艺的结构。在实际选型装配环节，设计人员可直接调用该模型完成板卡堆叠的空间校验，核对器件安装后与周边接插件、电容、散热片的间隙是否满足安规与装配工艺要求，尤其是在紧凑型小家电控制板、便携检测设备的主板设计中，精确的元件三维模型能大幅减少打样阶段的结构修改次数，避免因元件尺寸估算偏差导致的壳体无法合盖、引脚与周边元件短路等问题。不同于通用的简化封装模型，该模型还原了引脚根部与塑封本体衔接的过渡凸台特征，能更精准地模拟波峰焊、手工焊接时的引脚吃锡空间，帮助结构设计人员提前评估焊盘周边的阻焊层预留空间是否合理，也能为自动化插件设备的吸嘴定位、夹具夹持位置设计提供准确的结构参考。
