网纹头滚花销轴钢制紧固件结构设计

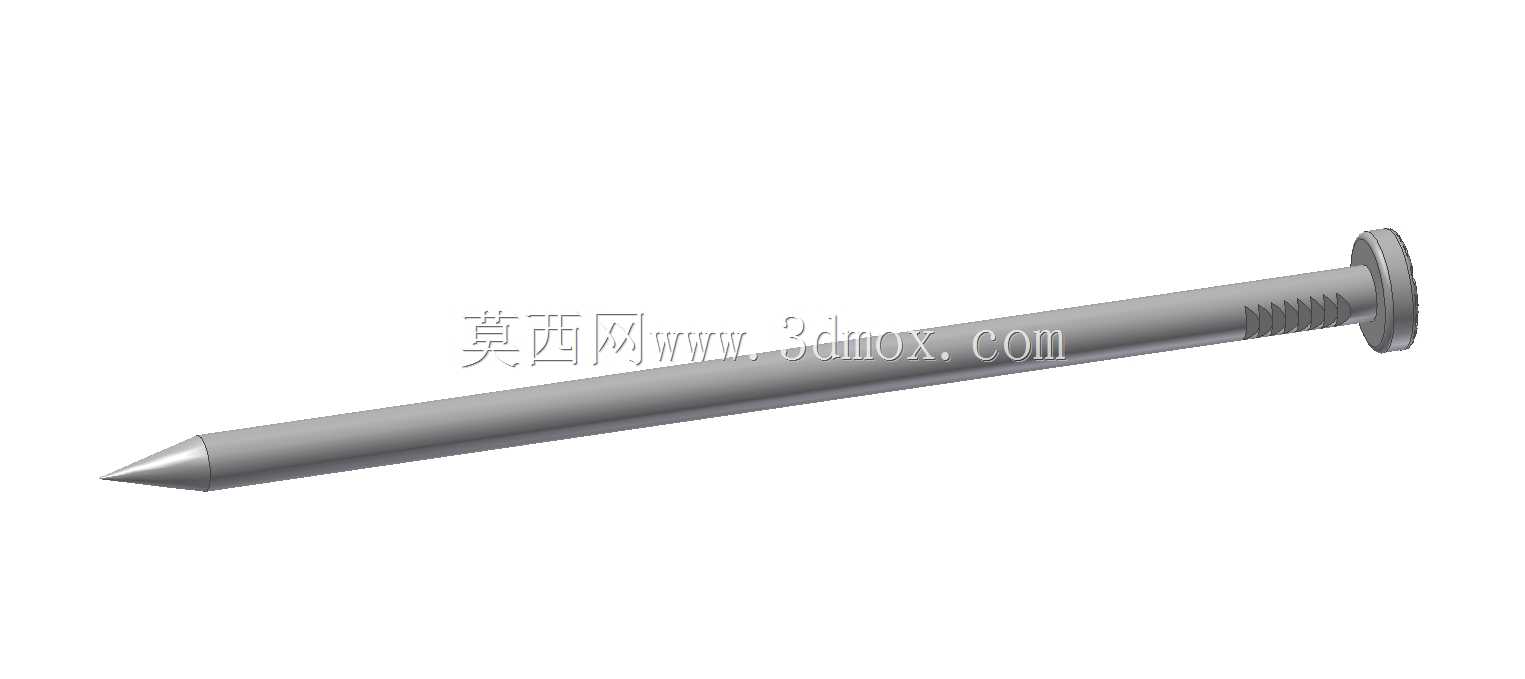

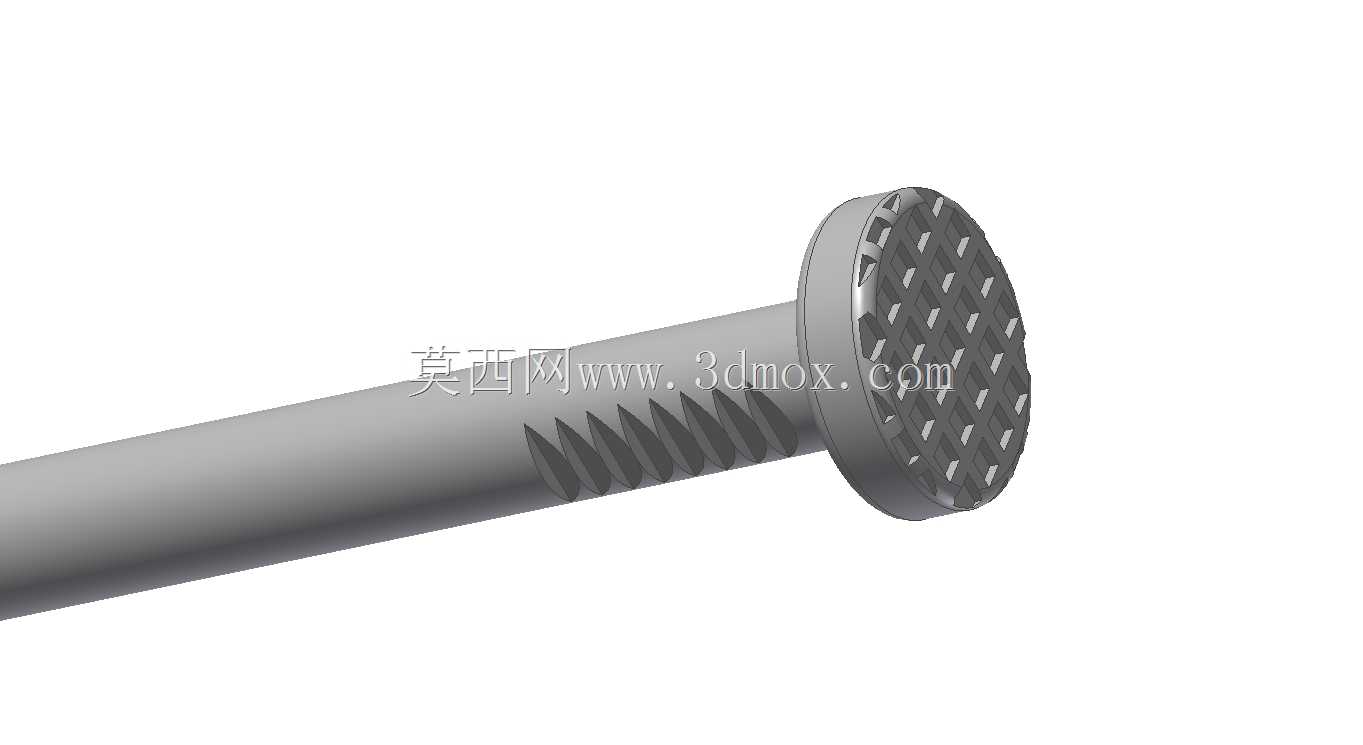

日常做非标治具、工装夹具以及小型设备的定位连接结构时，经常会用到这类带网纹头的滚花销钉，和普通光面销、开口销不同，它的头部压花设计能在手动按压装配时提供足够的摩擦力，不会出现指尖打滑按不到位的情况，尤其是在狭小装配空间里没法用工具敲入销钉的场景，徒手就能完成装配，效率比普通销钉高不少。从结构设计逻辑来看，这款销钉的杆部做了轴向滚花齿，齿纹深度控制在合理范围，压入预制的基孔时，滚花齿会轻微嵌入孔壁，不需要额外做过盈配磨就能获得足够的抱紧力，既不会因为过盈量太大导致装配时基体开裂，也不会因为配合太松出现销钉松脱、定位偏移的问题，适合用在薄板件、塑料壳体、铝合金支架这类强度不高的基材连接场景里。头部的网纹滚花做了全端面覆盖，边缘做了微小的倒角处理，装配时不会刮伤操作人员的手部，也不会在压入过程中因为边缘应力集中刮蹭安装孔的端面，保证装配后连接件表面平整。尺寸参数上，销杆直径为4.2mm，适配直径4.1-4.15mm的预制安装孔，滚花齿的过盈量刚好控制在0.05-0.1mm区间，既保证连接强度，又降低装配难度；销身总长度为100mm，可根据实际安装的板件叠厚需求裁剪到合适长度，裁剪后杆部端面做简单倒角就能继续使用，适配性很强。材质选用钢材，表面做了防锈氧化处理，常规车间环境下存放不会轻易生锈，强度等级满足普通工装、小型设备的定位、连接、辅助受力需求，不会在正常使用中出现杆部弯曲、头部变形的问题。实际应用中，这类销钉常用来做治具的定位销、电子设备外壳的连接销、小型钣金件的铰接销轴，甚至可以作为简易的转轴使用，头部的网纹还能在需要手动拔出销钉的时候提供施力点，不需要额外拔销工具就能完成拆卸，维护调整十分方便。建模过程中，滚花特征的参数化设计是重点，齿距、齿深的参数要和实际加工的滚花刀参数匹配，保证模型导出的工程图能直接用于生产加工，头部和杆部的过渡圆角做了优化，避免应力集中导致销钉在受力时从根部断裂，杆部的滚花段长度根据常用的安装深度做了合理分配，不需要用户二次修改就能直接调用到不同的装配体里。
