带挂钩拉伸弹簧机械结构设计

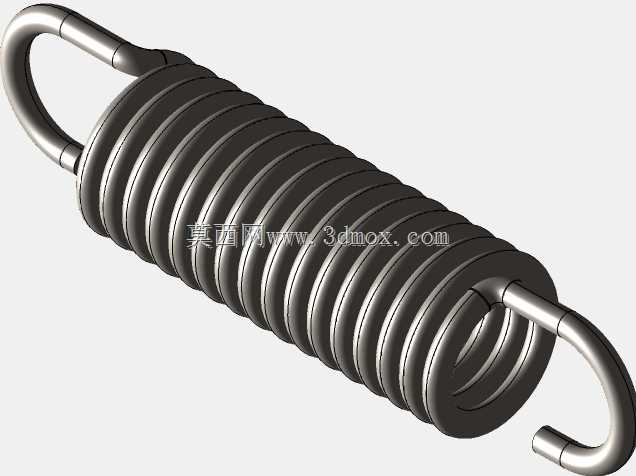

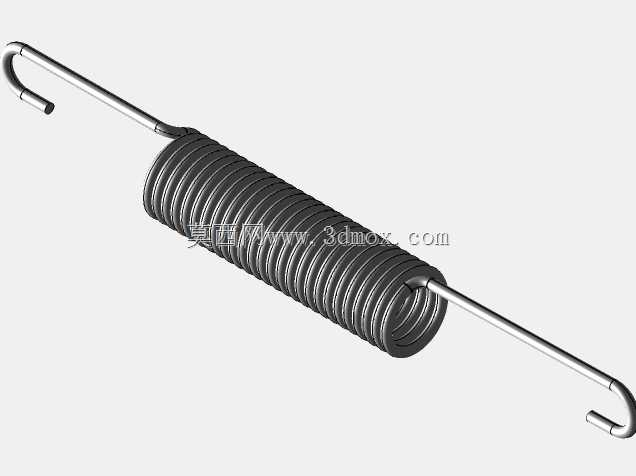

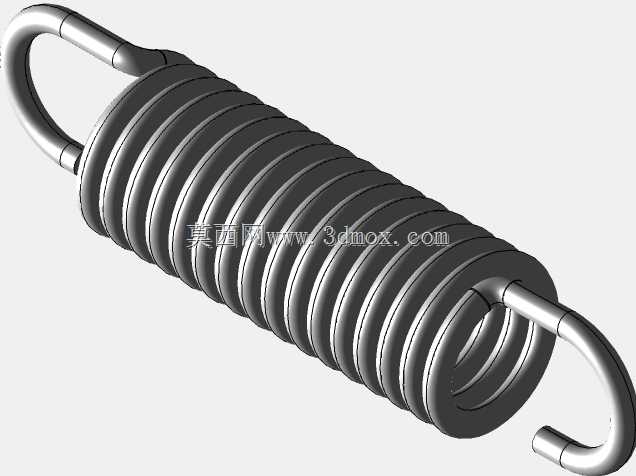

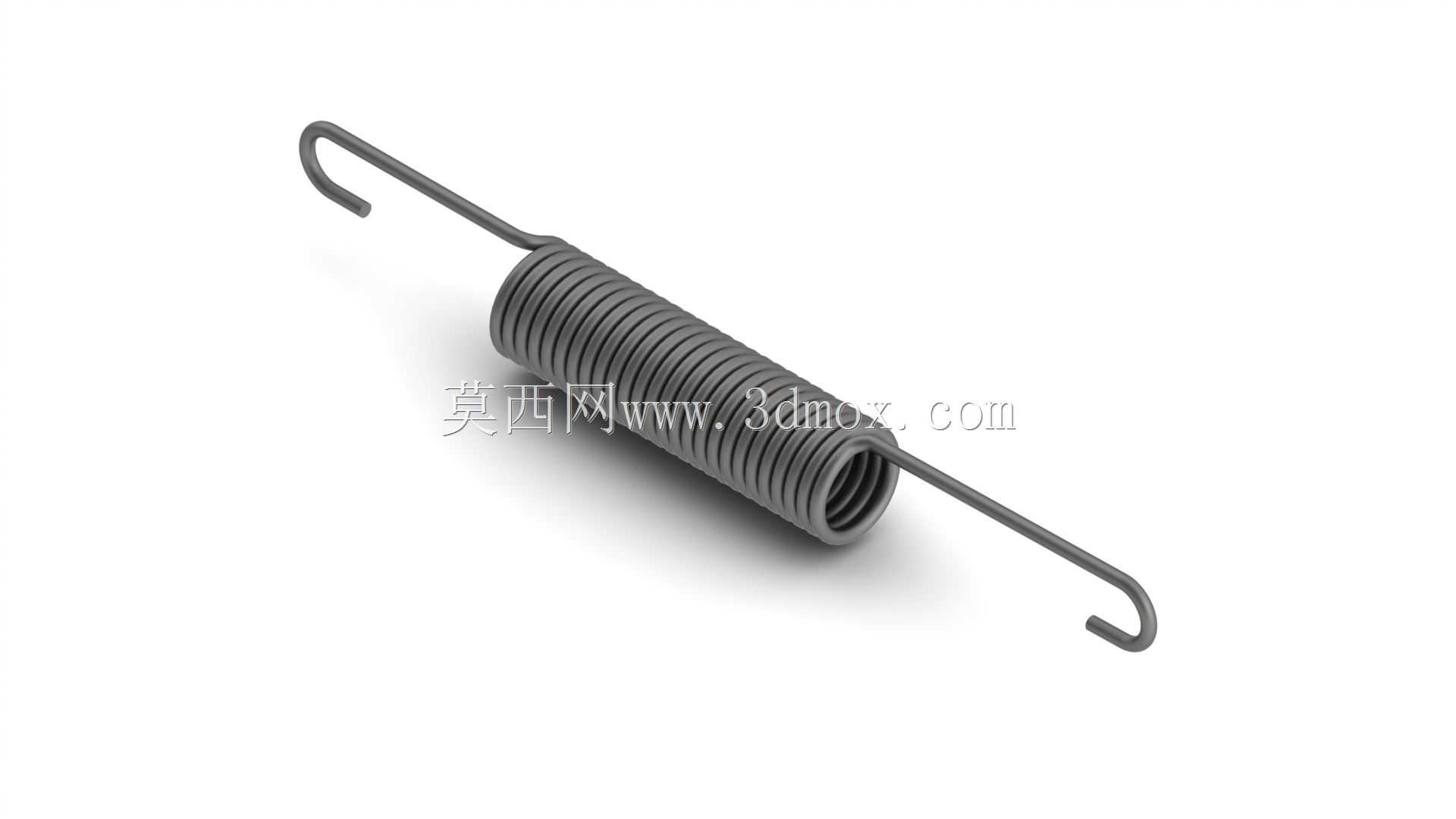

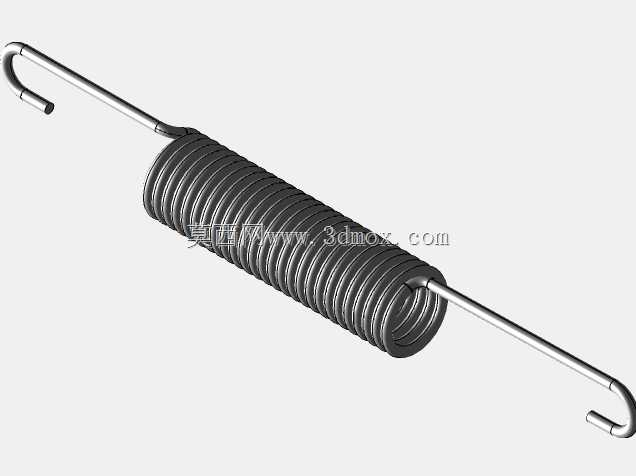

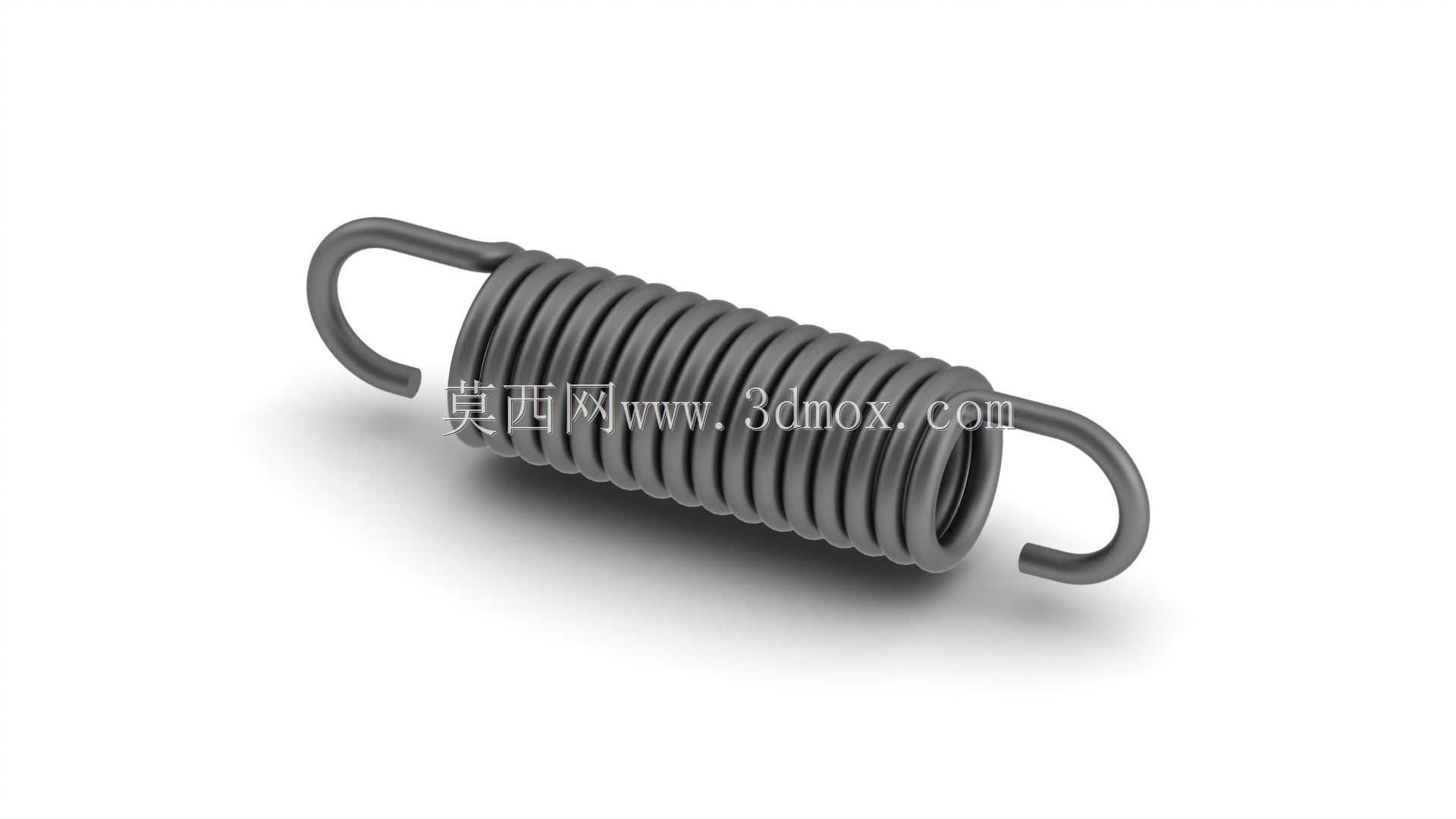

这款带双挂钩的拉伸弹簧，在各类机械结构中承担着提供复位拉力、张紧传动部件、缓冲载荷冲击的核心作用，日常在自动化产线的张紧轮组、小型设备的舱门复位结构、园林工具的操作扳机复位、健身器材的阻力提供模块中都能见到它的身影。从设计逻辑来看，这类弹簧的核心是通过簧圈的弹性形变储存与释放能量，两端的挂钩结构直接决定了安装适配性，本次设计的挂钩采用与簧圈一体绕制成型的结构，避免了焊接挂钩带来的应力集中断裂风险，挂钩的弯折角度经过反复校核，既保证安装时能快速卡入对应挂点，又能在承受额定拉力时不会出现脱钩、挂钩根部断裂的问题。簧圈部分采用等节距密绕设计，自由状态下簧圈之间无间隙，当受到轴向拉力时簧圈均匀张开，能保证拉力输出的线性度，不会出现初期拉力陡增或后期拉力骤降的问题，适配需要稳定拉力输出的工况。从安装边界来看，设计时需要重点关注两个挂钩端部的中心距，这是安装时的核心定位尺寸，要匹配设备上两个挂点的间距，预留出合理的预拉伸量，预拉伸量过小会导致设备运行中弹簧松脱，预拉伸量过大会导致弹簧长期处于高应力状态，提前出现疲劳失效。簧圈的外径尺寸需要匹配安装空间的径向边界，避免弹簧伸缩过程中与周边结构件发生剐蹭磨损，挂钩的开口尺寸要略大于挂点的轴径，保证安装便捷性的同时，控制开口间隙避免运行中出现过大的窜动。在实际选型应用中，这类弹簧的刚度是核心参数，需要根据所需的复位力、工作行程来匹配对应的线径与簧圈中径，线径越粗、簧圈中径越小，弹簧刚度越大，能提供的拉力也就越大，设计时还要考虑弹簧的极限拉伸长度，避免工作行程超过极限值导致簧圈出现塑性变形，失去弹性功能。建模过程中对簧圈与挂钩的过渡区域做了平滑处理，消除了建模时的尖锐棱角，对应实际生产中的圆角过渡工艺，能有效降低该区域的应力集中系数，提升弹簧的疲劳寿命，反复拉伸工况下的使用寿命能得到有效保障。
