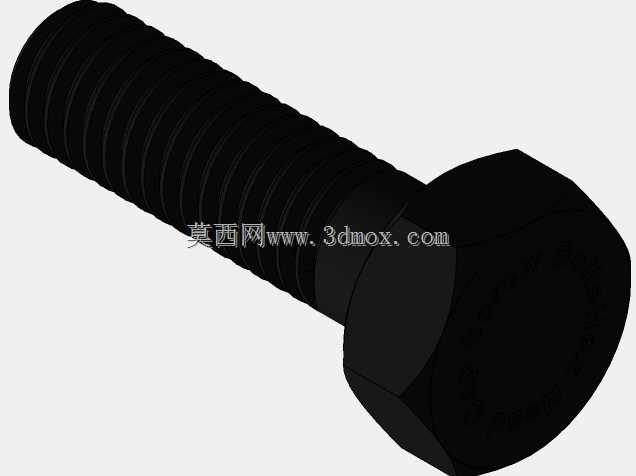

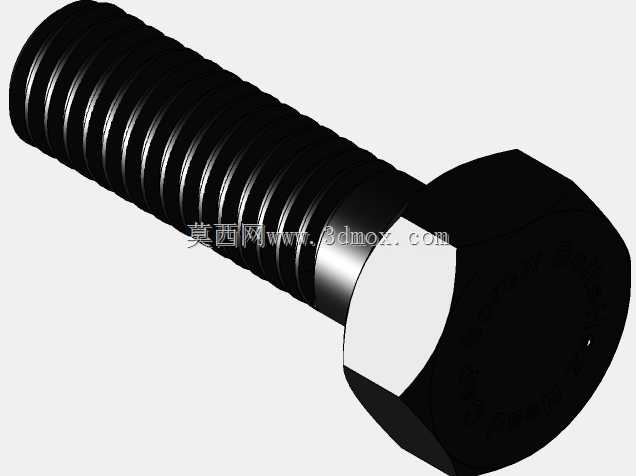

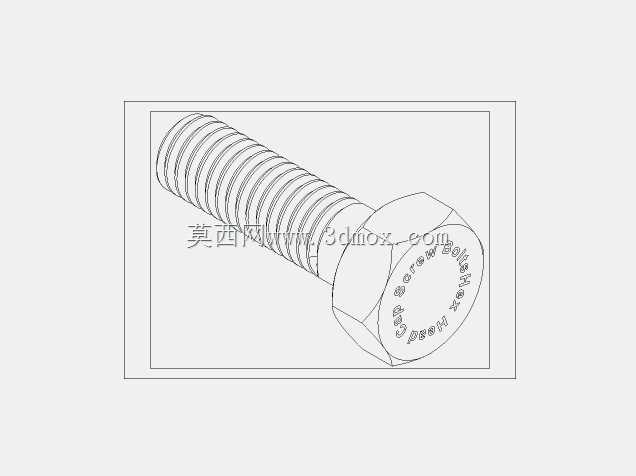

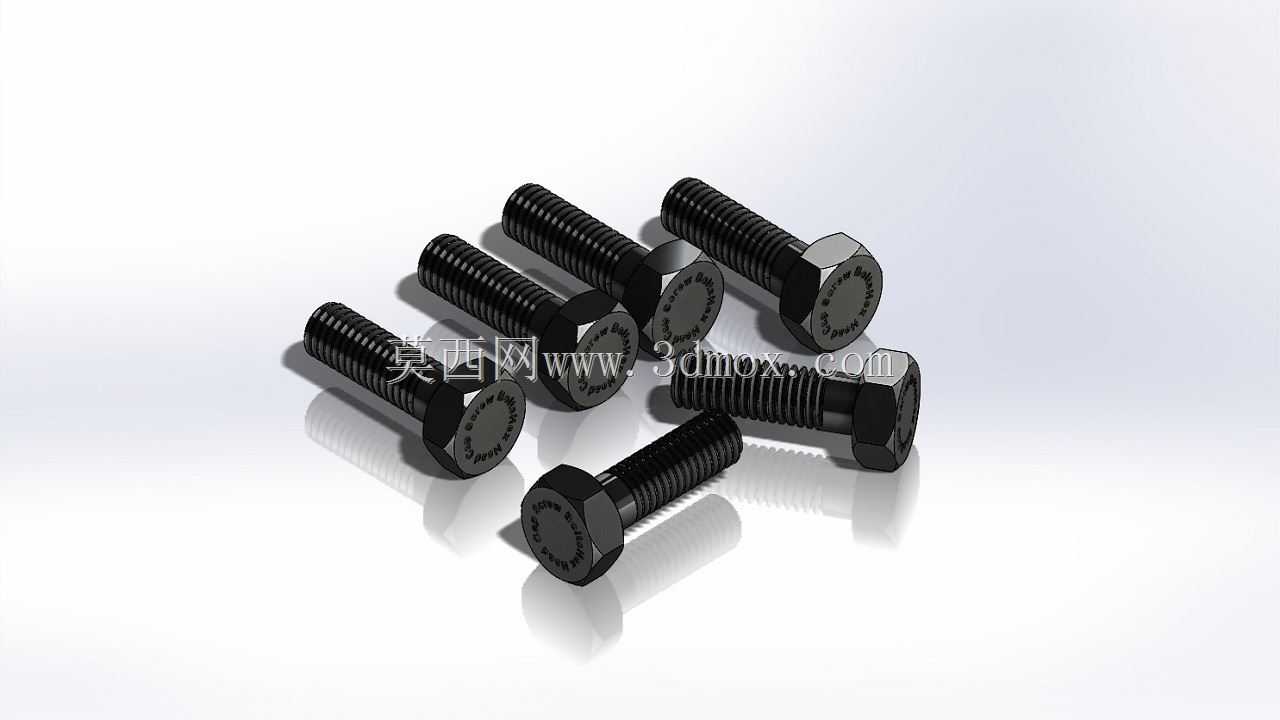

外六角带帽螺栓标准结构设计

在各类机械装配、钢结构搭建、设备运维场景中，外六角带帽螺栓是应用覆盖度极高的可拆卸紧固连接件，小到民用家电组装、普通工装夹具定位，大到重型机架拼接、传动组件锁固，都能见到这类零件的身影。这类螺栓的核心作用是通过螺纹副的咬合配合六角头的扭矩承载面，实现两个或多个带通孔零件的刚性压紧连接，相比焊接、铆接等永久连接方式，它支持反复拆装调整，方便设备后期的检修、零件更换与位置校准，是模块化设备设计中优先选用的紧固方案。

从结构设计逻辑来看，六角头的外形选择经过了长期工程验证：六个受力面可以适配普通开口扳手、套筒、梅花扳手等多种通用工具，在狭窄装配空间内，扳手每次只需转动60度即可完成换位，相比四角头零件操作灵活性更强，同时六角头的棱边受力分布更均匀，拧紧过程中不容易出现打滑、棱角崩损的问题，能承受更大的预紧扭矩。带帽的结构设计在螺栓末端形成了平整的承压端面，一方面可以在拧紧时分散对被连接件表面的压应力，避免软质被连接件表面被压溃变形，另一方面也能在一定程度上阻挡灰尘、水汽侵入螺纹啮合区域，减缓螺纹锈蚀卡滞的概率，提升连接结构的长期可靠性。

设计这类螺栓模型时，需要重点把控几个关键尺寸边界：首先是螺纹规格与螺杆长度的匹配，不同公称直径的螺纹对应不同的六角头对边尺寸、头部厚度，所有尺寸都要符合通用紧固件的标准公差要求，保证虚拟装配时能和对应规格的螺母、螺纹孔完成无干涉配合；其次是头部与螺杆衔接处的过渡圆角，这个位置是应力集中高发区，合理的圆角半径可以大幅降低螺栓受交变载荷时的断裂风险，建模时不能为了简化结构直接做直角衔接；另外螺栓末端的倒角设计也不能忽略，这个结构既方便装配时快速对准通孔，也能去除末端加工毛刺，避免螺纹起始端乱牙。

在实际选型应用中，设计人员需要结合被连接件的总厚度、需要的预紧力大小、装配空间的操作余量来选择对应长度与强度等级的螺栓，建模时还原的标准结构可以直接用于装配干涉检查、工装夹具适配设计、装配工艺模拟等环节，帮助设计人员提前排查螺栓长度不足、扳手操作空间不够、与周边零件干涉等常见装配问题，减少实物试装阶段的修改成本。这类标准件的三维模型不需要做过多的个性化结构改动，核心是保证各部分尺寸与通用标准一致，能直接导入各类装配体中完成虚拟验证，为整体结构设计提供准确的紧固元件参考。
