单级硬齿面齿轮减速机结构三维设计

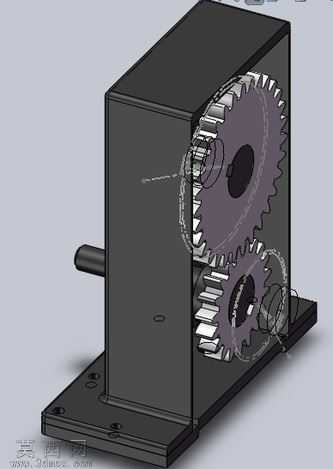

本作品为单级硬齿面齿轮减速机的三维结构设计，建模过程遵循机械设计的规范逻辑，首先从核心传动副的参数确定入手，根据减速传动的速比要求匹配一对啮合的直齿圆柱齿轮，建模时严格按照渐开线齿廓的生成逻辑绘制齿形，保证齿距、齿厚、齿顶高、齿根高的参数符合硬齿面齿轮的设计标准，确保两个齿轮的啮合间隙处于合理区间，避免传动过程中出现卡滞或侧隙过大的问题。在箱体结构的建模上，采用一体式安装底座搭配立式箱体的结构设计，底座预留对应规格的安装孔位，可直接适配常规的设备安装基面，箱体部分做了合理的壁厚设计，既保证整体结构的刚性，能够承受齿轮传动过程中产生的径向载荷与轴向载荷，又避免了不必要的材料冗余。输入轴与输出轴的建模充分考虑了轴段的阶梯设计，分别设置了轴肩定位结构，用于齿轮、轴承的轴向定位，轴端伸出箱体的部分预留了传动连接件的安装位，可直接对接动力输入端与负载输出端。渲染阶段采用哑光深灰金属材质模拟铸铁箱体的质感，齿轮部分采用略带金属光泽的深灰材质突出齿部的加工质感，轴类零件采用亮面金属材质区分不同部件，通过半透明的装配参考线展示齿轮的啮合位置关系，清晰呈现内部的传动逻辑。设计过程中优先保证传动结构的合理性，硬齿面齿轮的设计可承受更大的传动载荷，适配更高功率的动力输入场景，整体结构紧凑，安装定位基准明确，各部件的装配关系清晰，可直观展示单级齿轮减速的工作原理，也可作为机械结构教学、减速机选型参考的直观三维展示素材，建模过程中对各配合面的尺寸做了对应约束，保证虚拟装配时不存在干涉问题，还原了真实减速机的装配逻辑与结构特点。
