单级圆柱齿轮减速机结构三维设计

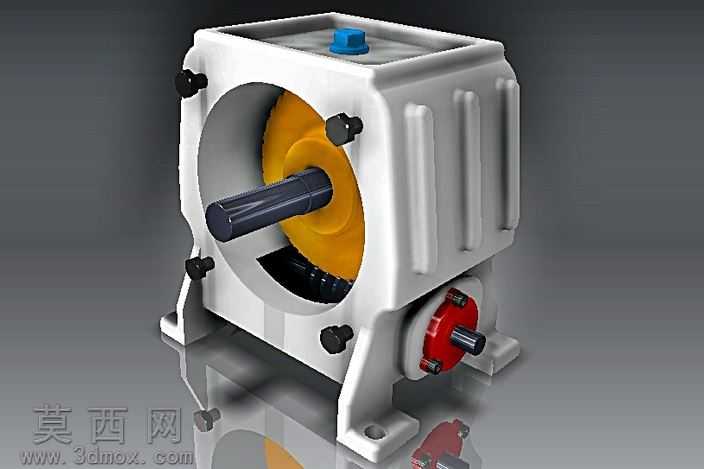

本作品为单级圆柱齿轮减速机的三维参数化设计成果，建模过程严格遵循机械设计规范，先完成整体传动方案的布局推演，确定输入轴、输出轴的中心距与传动比参数，再逐一对各个零部件进行精细化建模。首先构建箱体部分，采用剖视可视化的结构呈现方式，将箱体的安装定位孔、轴承座腔体、密封槽、连接法兰等结构逐一还原，对箱体的壁厚过渡、加强筋位置做了符合铸造工艺的细节处理，保证模型既符合设计原理也贴合实际生产的工艺要求。传动核心的齿轮部件建模时，严格按照渐开线圆柱齿轮的齿廓生成逻辑，通过参数化方程绘制精确齿形，还原齿顶圆、齿根圆、分度圆的标准尺寸，对齿轮的轮毂键槽、减重孔、定位端面等细节做了精准复刻，保证齿轮啮合的干涉检查完全符合传动配合要求。轴类零件建模时，区分输入轴与输出轴的轴段直径变化，还原轴上的键槽、轴肩定位结构、轴承安装位、密封件配合位的尺寸精度，同时对装配在轴上的滚动轴承、端盖、密封毡圈、锁紧螺母等标准件，按照国标参数完成建模，保证各零件的装配约束关系完全正确。渲染环节采用半透明箱体的展示方案，将内部的齿轮啮合结构、轴系支撑结构直观呈现，对不同零部件赋予差异化材质：齿轮部件采用金属调质钢材质，呈现细腻的金属磨砂质感；轴类零件采用光亮合金钢材质，突出机加工后的表面光洁度；箱体部分采用半透明工程材质，既保留箱体的外形轮廓，又不遮挡内部传动结构；端盖、紧固件等零件分别赋予对应的铸铁、镀锌金属材质，让整体模型的视觉层次清晰，结构辨识度高。设计过程中重点校验了齿轮啮合的侧隙、轴系的轴向定位、轴承的配合公差、箱体与端盖的密封配合等关键结构，确保整个减速机的传动逻辑通顺，各零部件不存在装配干涉，可直接用于机械原理教学演示、产品结构优化参考、装配工艺模拟等场景，完整还原了单级圆柱齿轮减速机从动力输入、齿轮减速增扭到动力输出的全部传动路径，清晰展示了闭式齿轮传动的润滑腔体结构、轴承支撑布局、整机安装定位的设计思路。
