安布巴格急救呼吸辅助装置结构设计

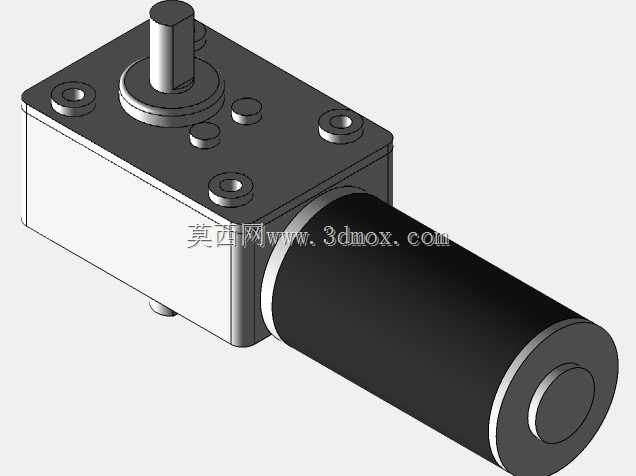

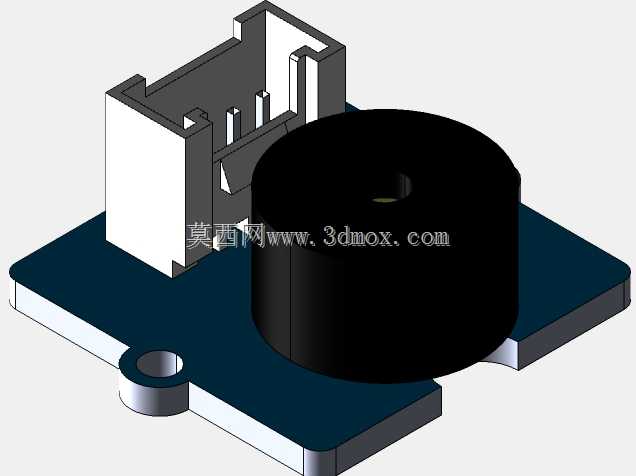

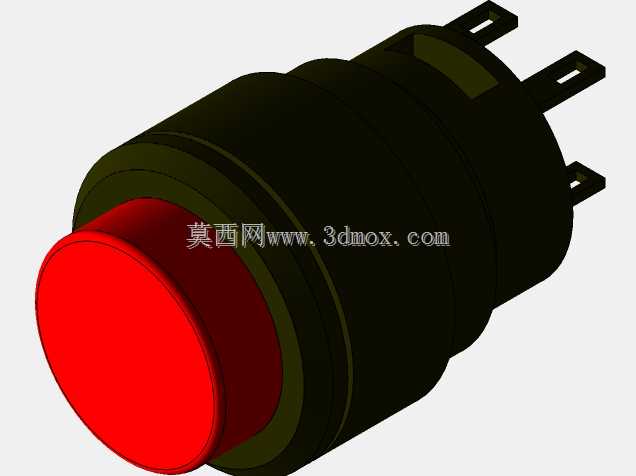

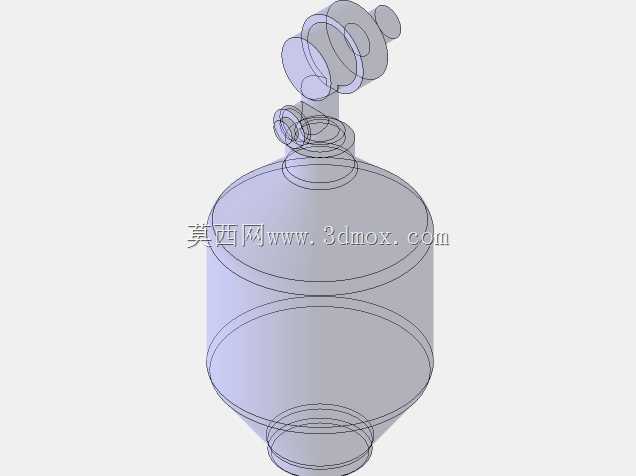

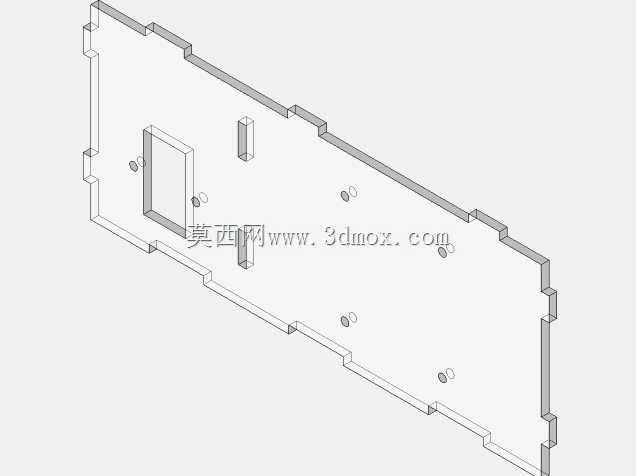

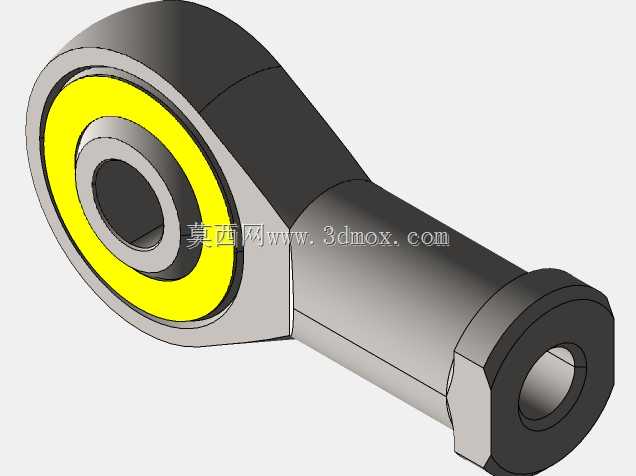

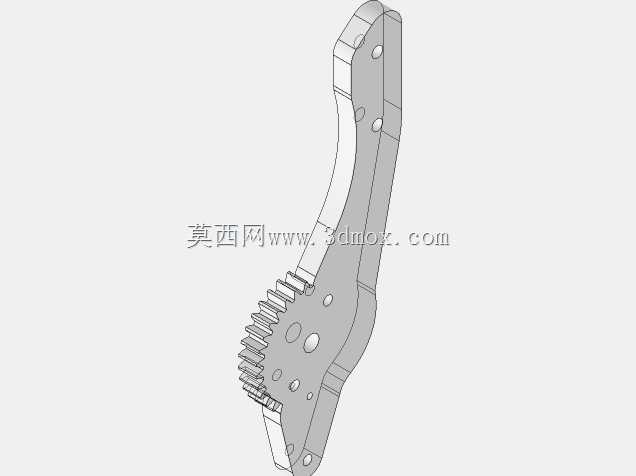

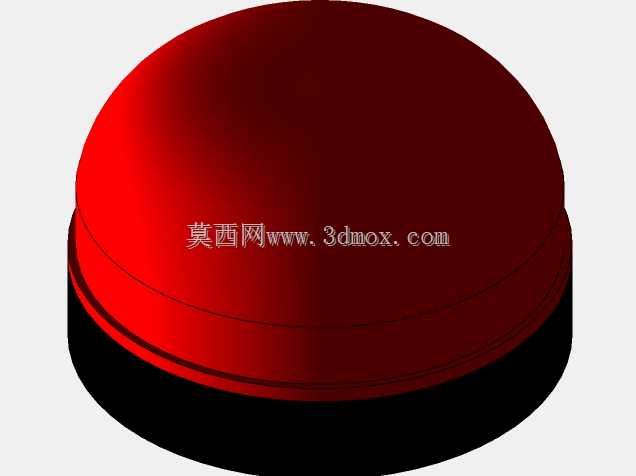

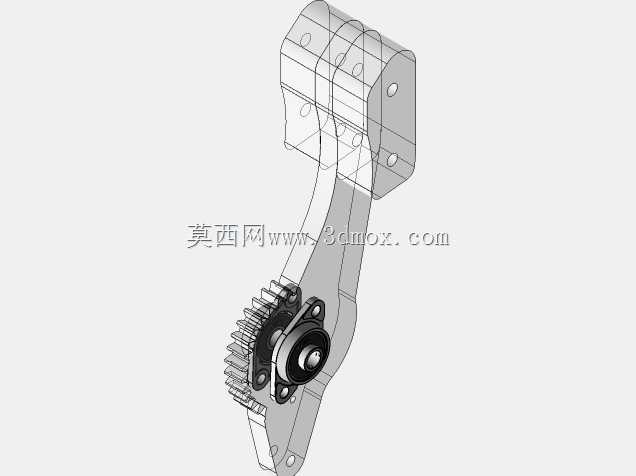

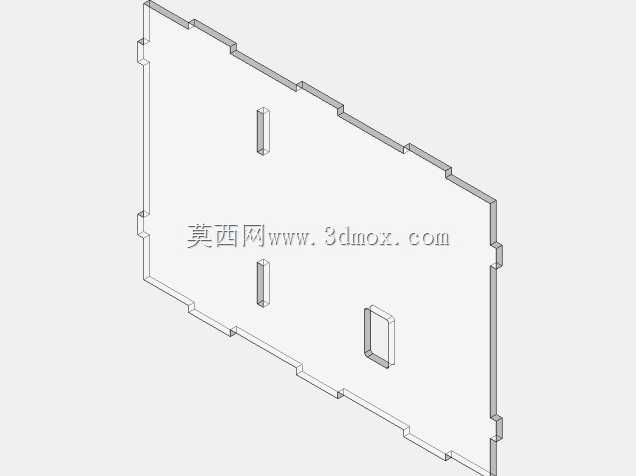

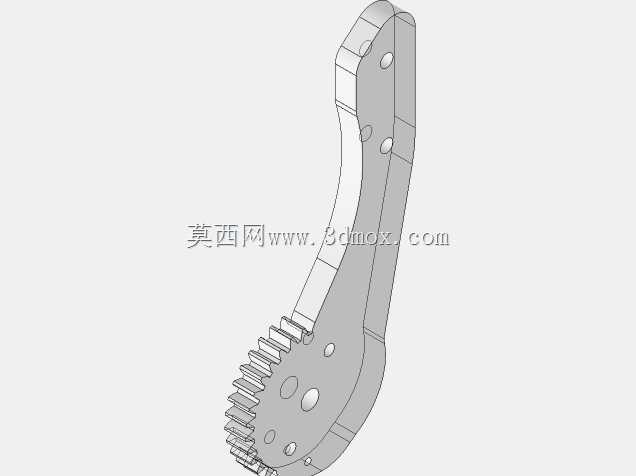

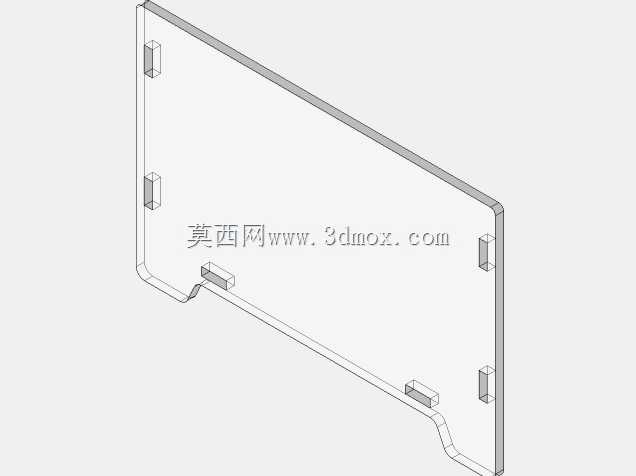

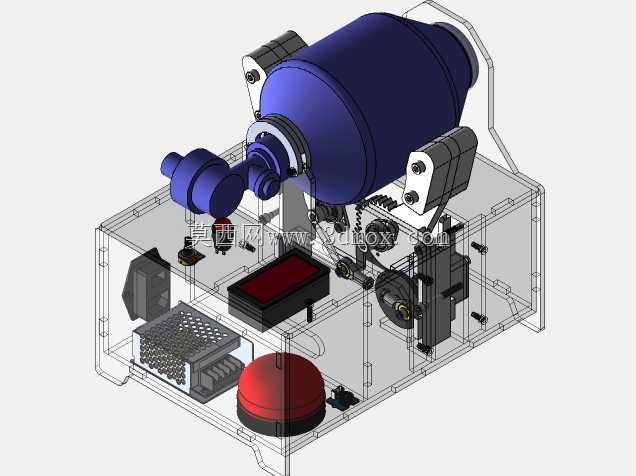

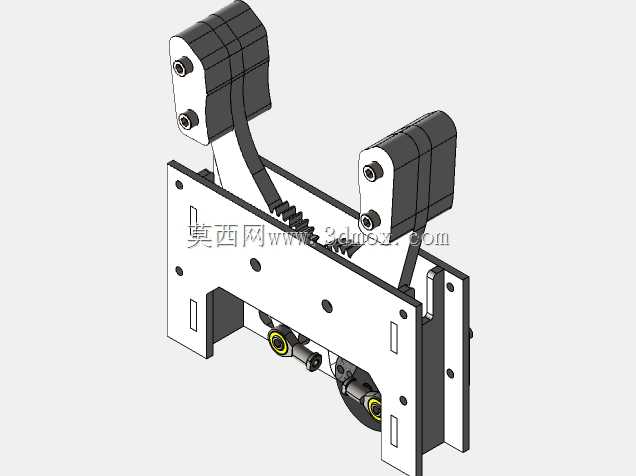

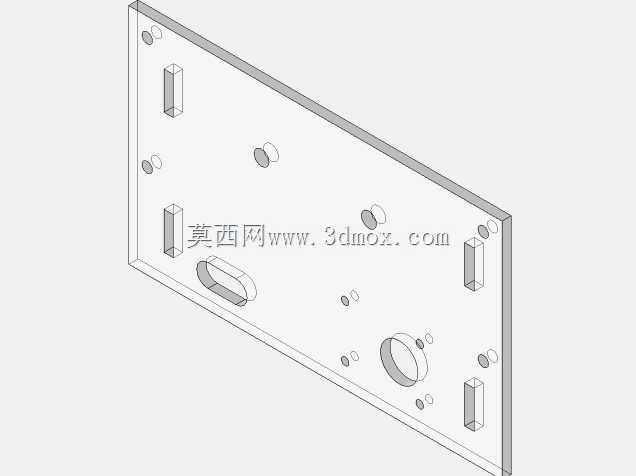

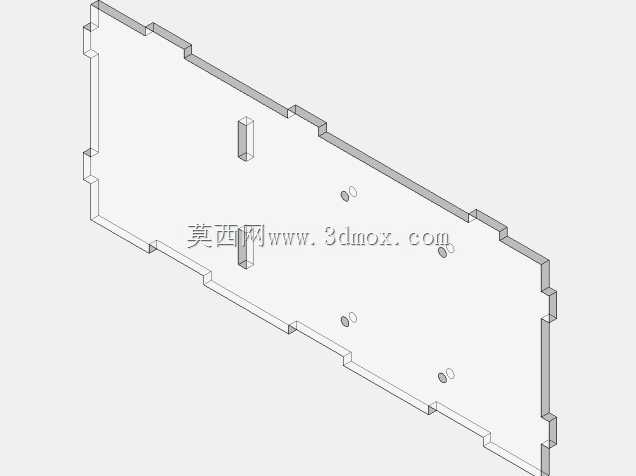

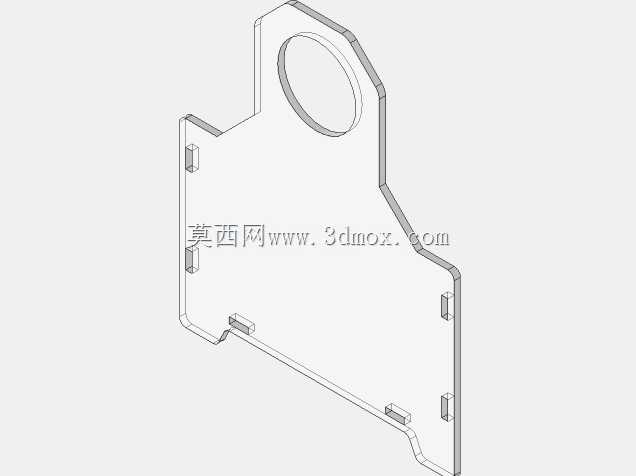

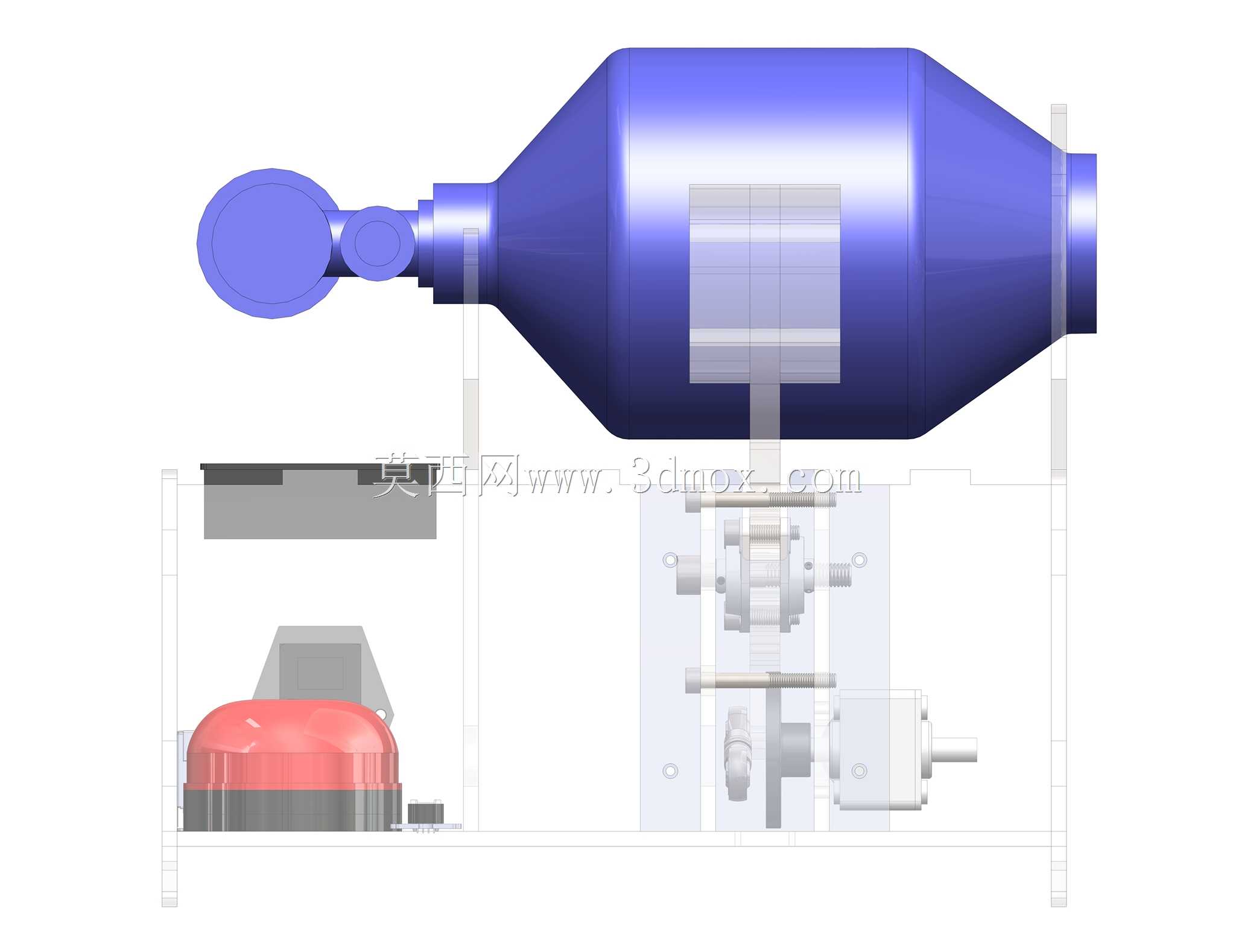

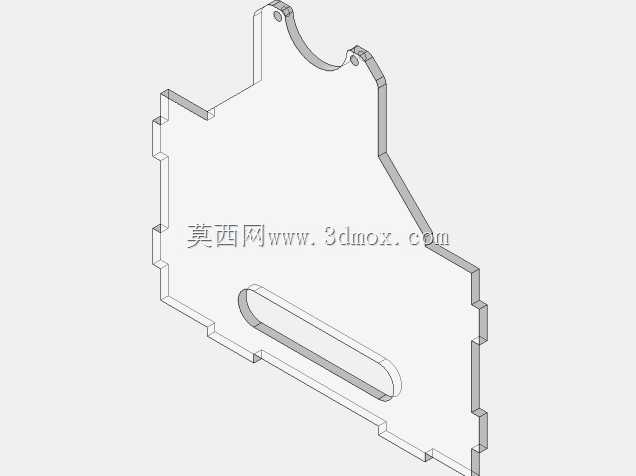

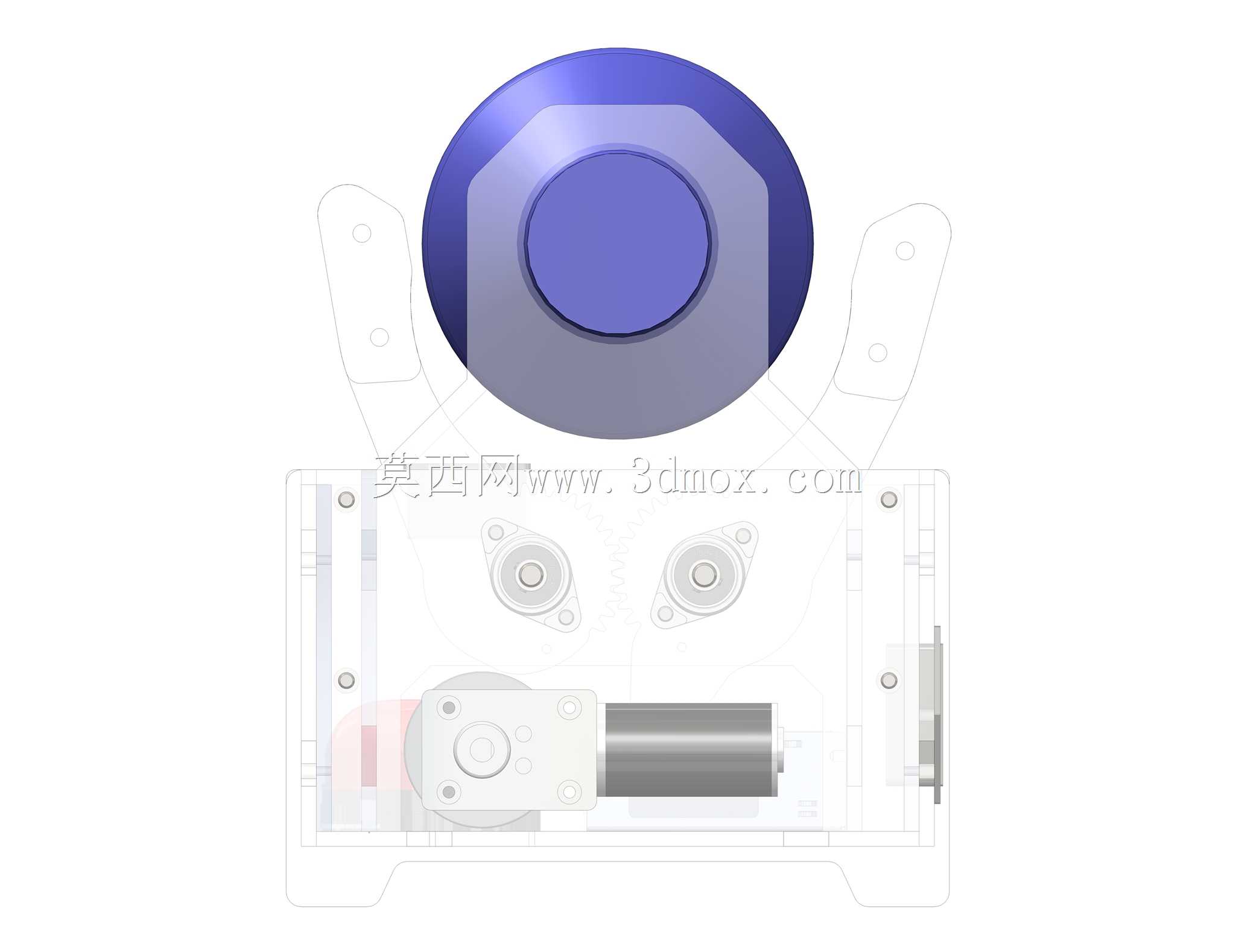

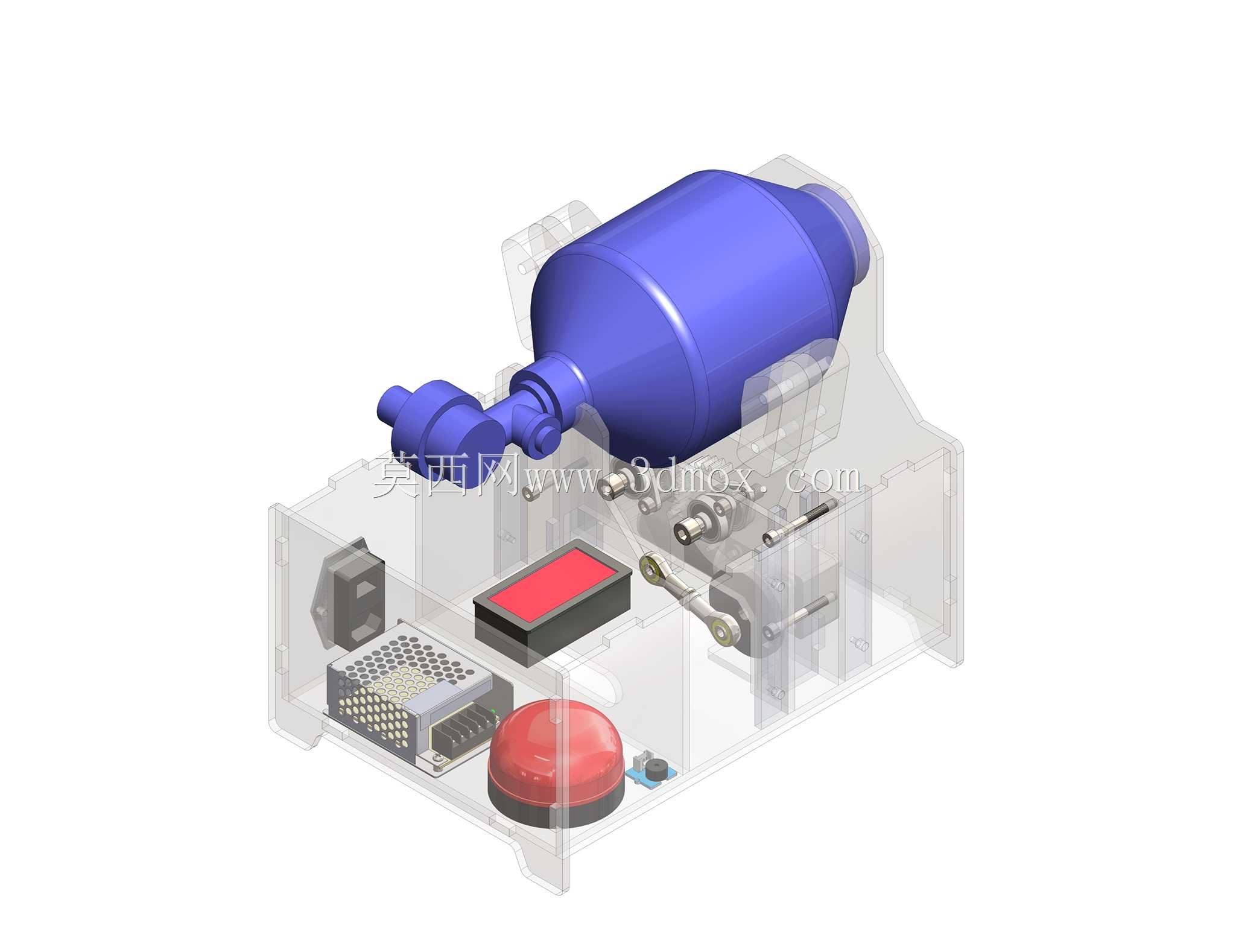

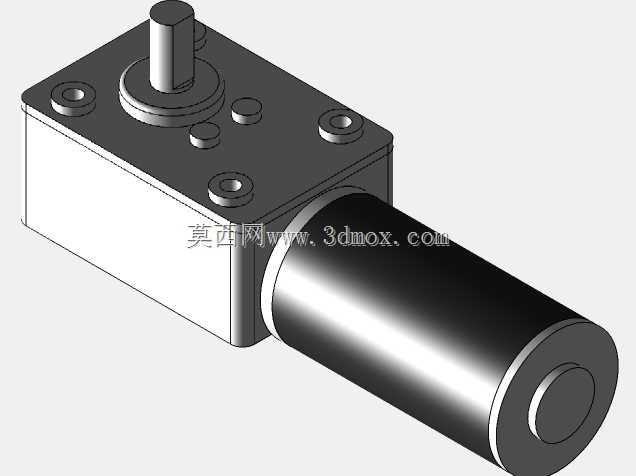

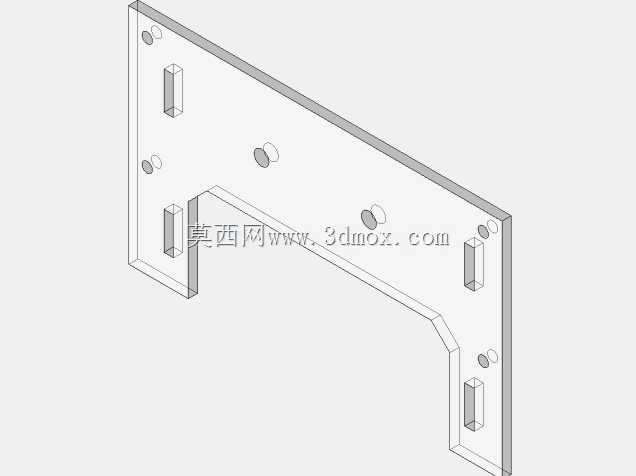

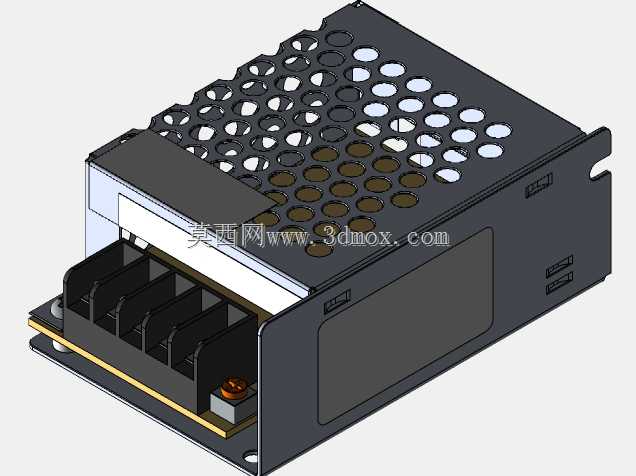

这款呼吸辅助装置的设计初衷，是为了在呼吸支持人力不足的场景下，替代人工持续完成球囊按压通气操作，降低医护人员的重复劳动强度，保障通气频率与按压深度的稳定性，避免人工操作时因疲劳产生的通气不足或过度通气问题。从结构布局来看，装置采用透明外罩作为主体承载框架，所有功能组件均集成在框架内部的安装位上，外罩预留了与标准AmbuBag球囊匹配的固定卡槽，安装时无需对原有呼吸球囊进行改造，直接将球囊卡入对应定位槽即可完成装配，适配市面主流规格的人工呼吸球囊，安装边界充分考虑了临床现有耗材的通用尺寸，不需要额外定制配套配件。核心的按压驱动机构采用偏心连杆结构，通过电机带动连杆做往复直线运动，按压端的接触头采用圆弧面设计，与球囊的曲面外形贴合，按压行程经过反复校核，既可以保证每次按压的送气量达到临床要求的通气量标准，又不会因为按压行程过大造成球囊过度挤压损坏，或者送气量过高对患者造成气压伤。装置的控制区域集成在框架前部的操作面板位，设置了醒目的状态指示灯与操作按键，红色急停按键突出于面板表面，方便紧急情况下快速触达停止设备运行，面板下方预留了电源模块与散热组件的安装空间，散热格栅的开孔方向避开了球囊安装区域，防止气流直吹球囊造成冷凝水堆积。内部走线全部沿框架内侧的走线槽布置，运动部件与走线区域设置了隔离挡板，避免连杆往复运动过程中剐蹭线路造成故障。从实际应用场景出发，这款装置可用于急诊抢救室、发热门诊、隔离病区、临时医疗救治点等需要持续进行人工球囊通气的场合，不需要复杂的安装调试，放置在平整台面即可使用，整体外形尺寸适配普通治疗推车的台面空间，底部预留了固定绑带的安装孔位，转运患者时可以将装置固定在推车上随患者一同转运，维持转运过程中的通气支持。设计过程中充分考虑了临床使用的清洁需求，外罩表面做光滑圆弧过渡，没有难以清洁的死角，接触球囊的按压部件可以快速拆卸消毒，满足院感防控的要求。驱动部分的转速可以根据不同患者的通气需求进行调节，适配成人、儿童不同的通气频率要求，机构运行的噪音控制在临床可接受的范围内，避免对救治环境造成额外的噪音干扰。整体结构没有采用复杂的特殊定制零件，大部分零部件都可以采用常规机加工或者3D打印方式制作，降低了装置的制作与维护成本，适合在医疗资源紧张的场景下快速部署使用。
