多自由度魔方求解机械执行机构

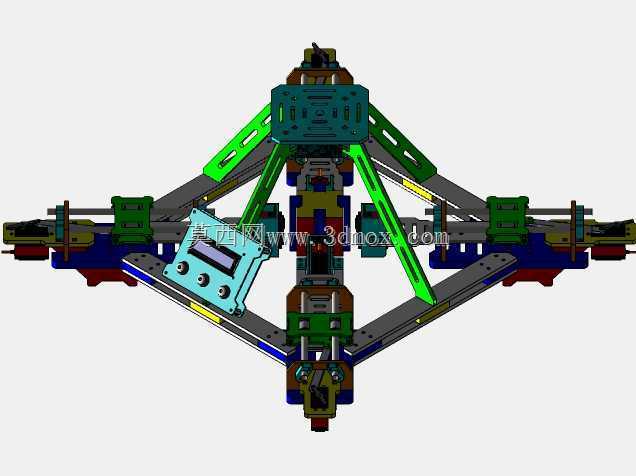

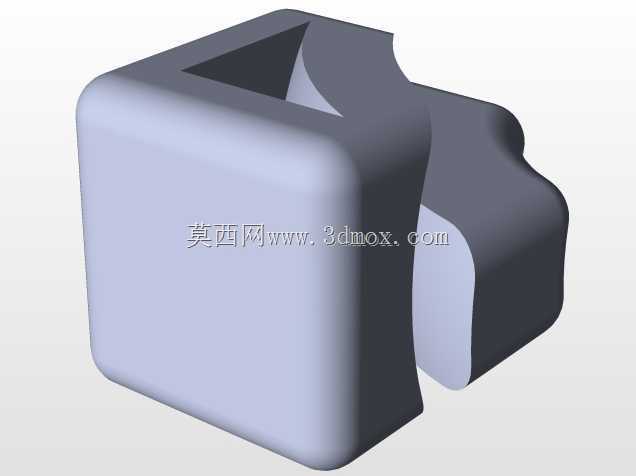

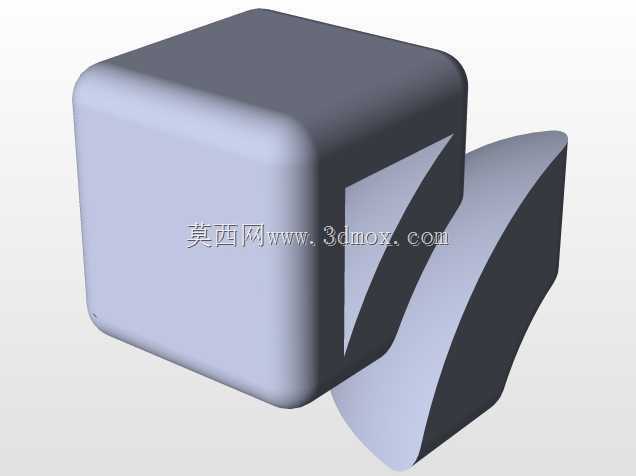

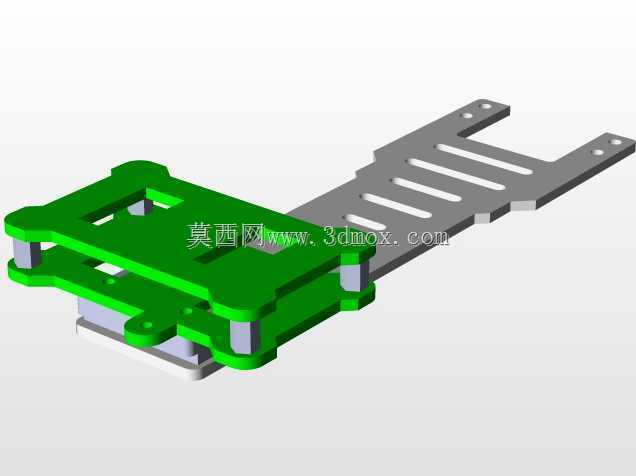

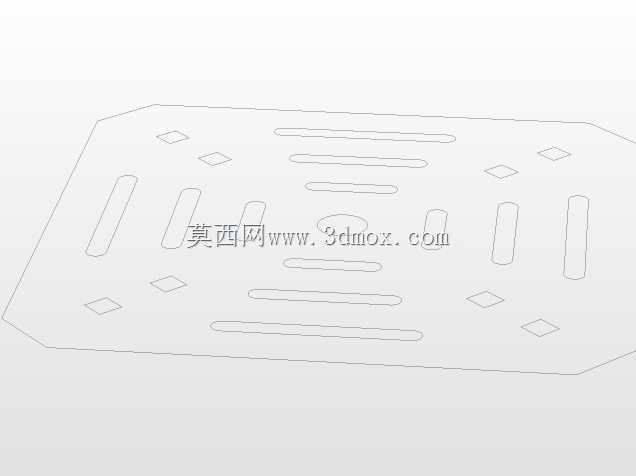

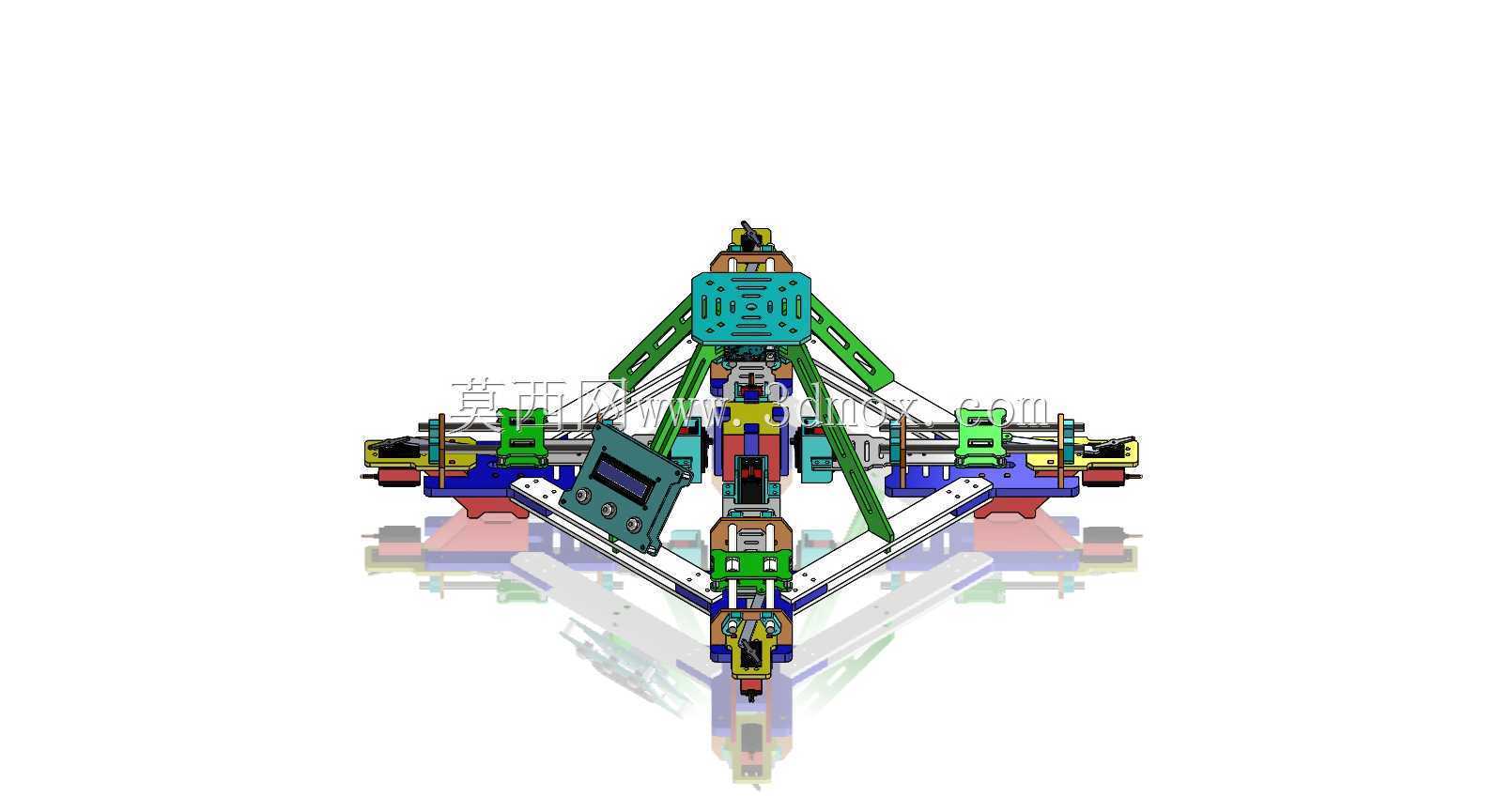

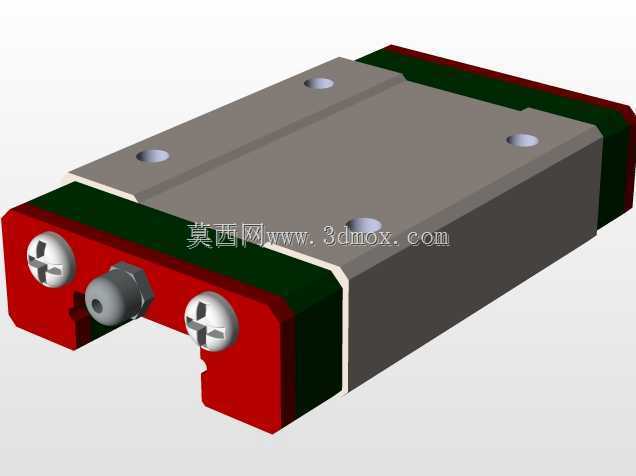

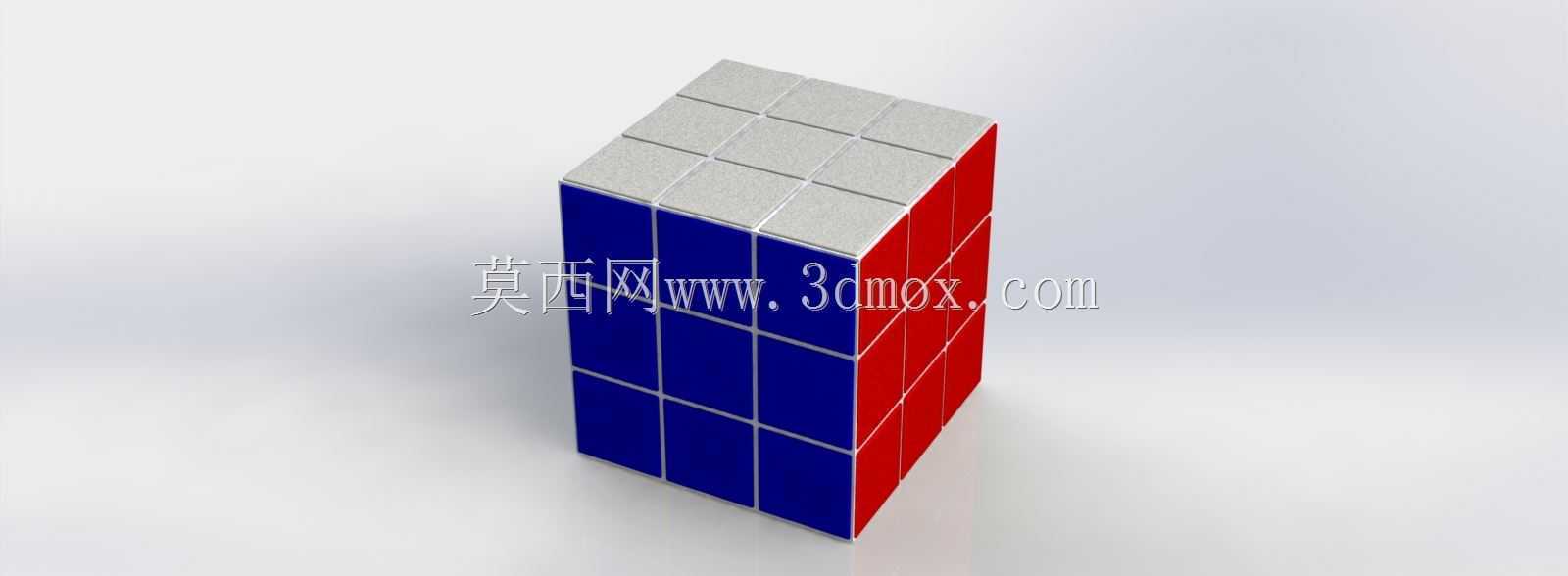

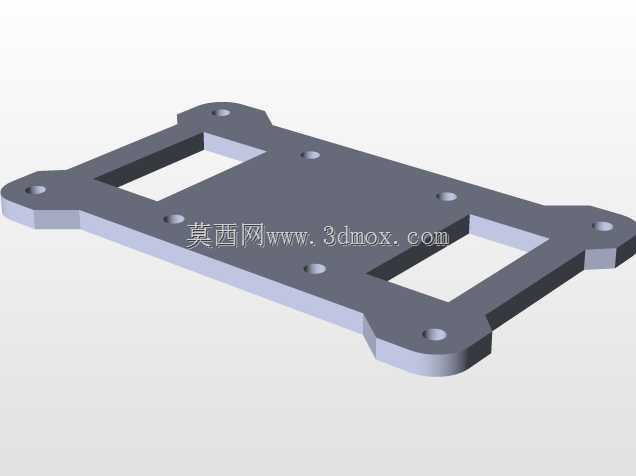

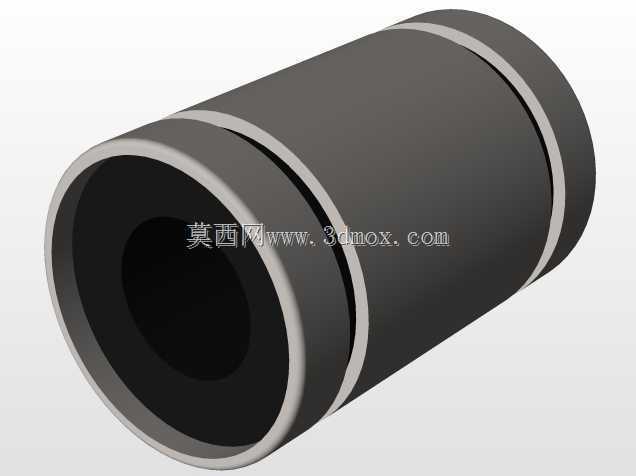

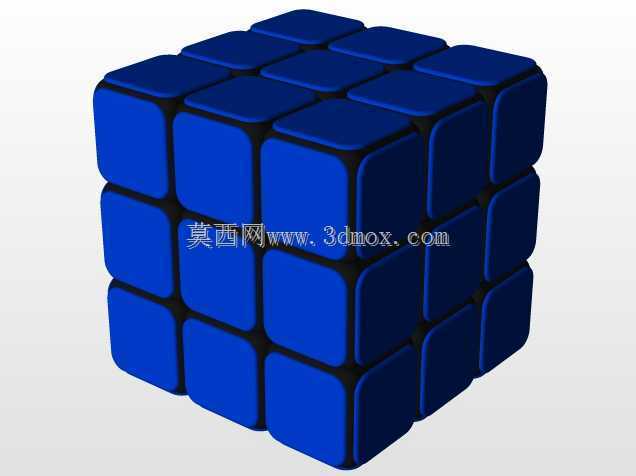

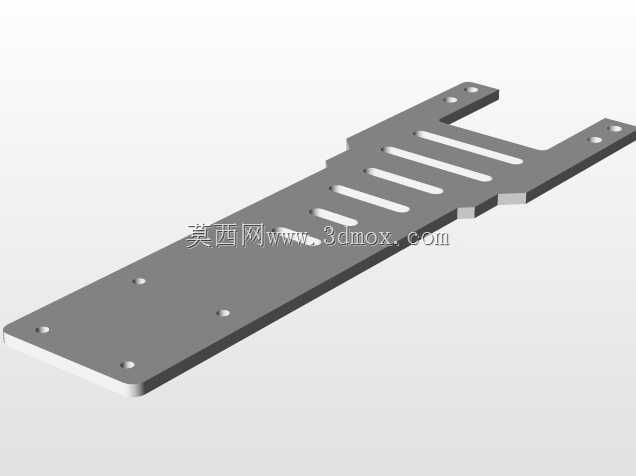

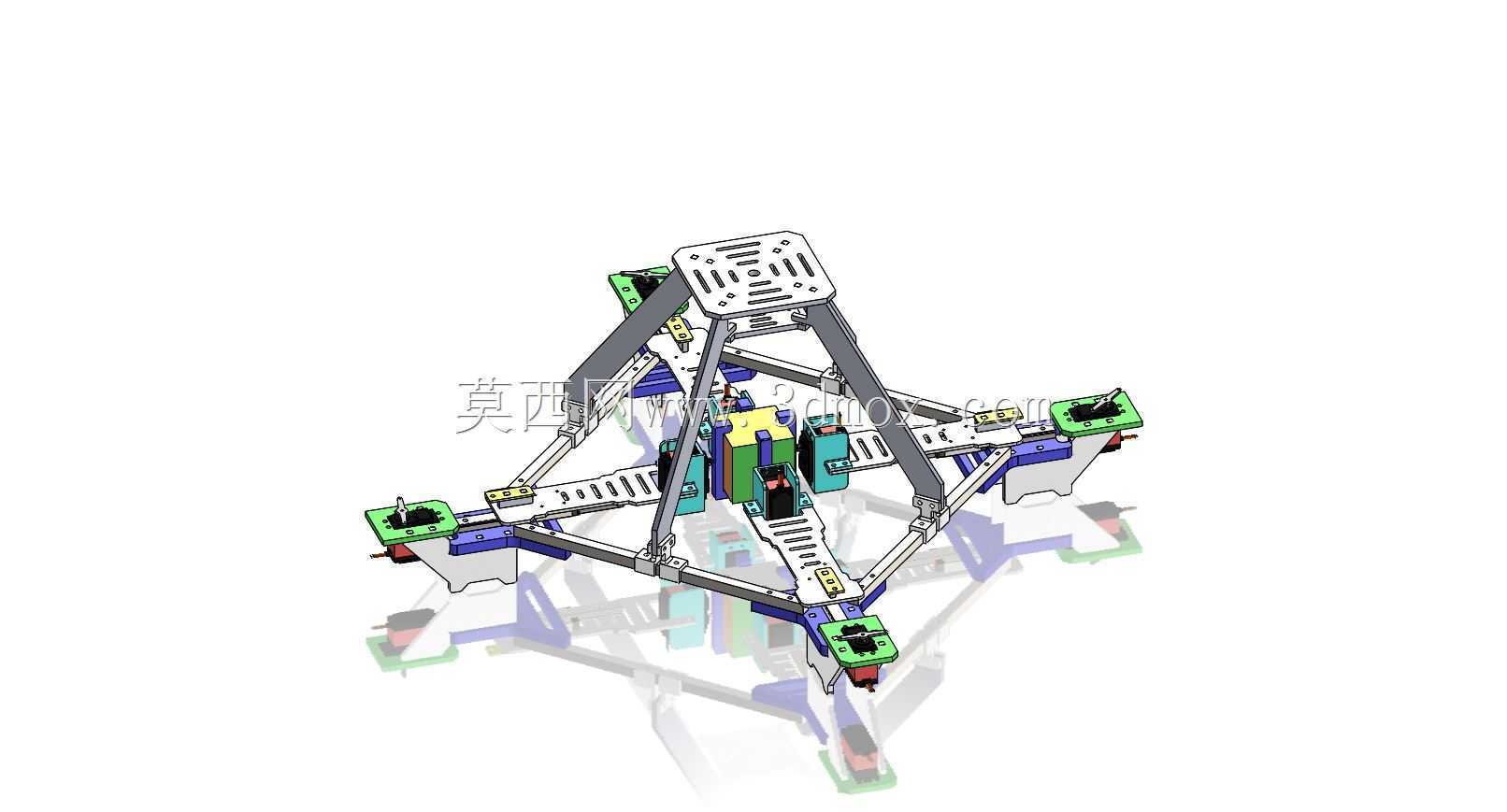

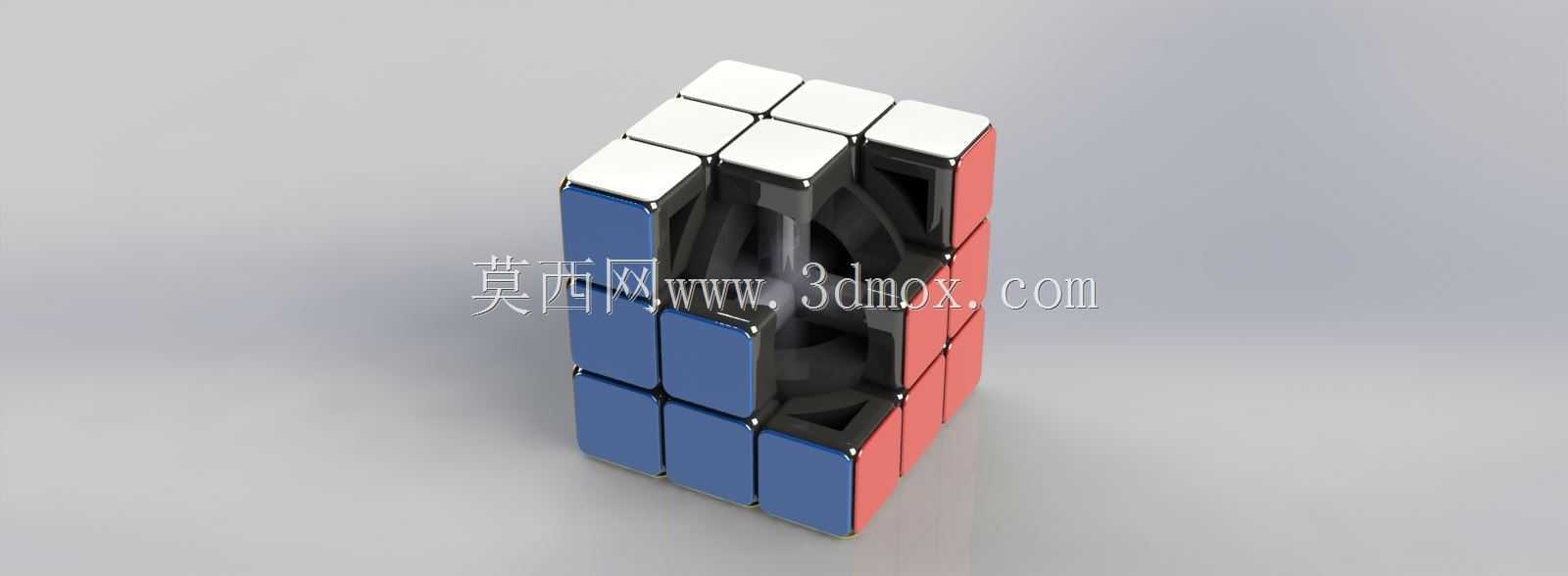

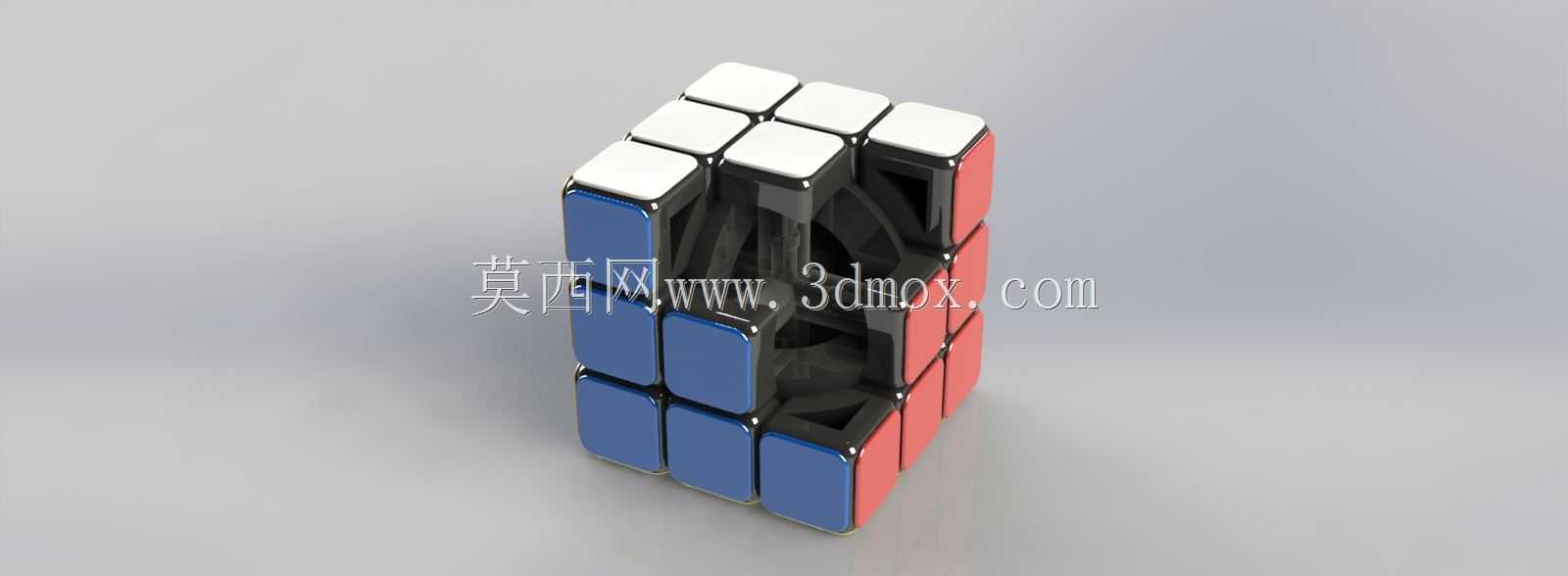

这套魔方求解执行机构，主要面向科教展示、智能算法验证场景落地，可搭配视觉识别模块与解算程序，完成三阶魔方的自动打乱、识别、复原全流程动作，也可作为高校机械创新实训、机器人竞赛的参考设计载体。从结构布局来看，整体采用中心对称的三角辐射式构型，三组执行臂沿中心轴线呈120°均匀分布，每组臂集成独立的旋转驱动、夹持定位组件，可同时对魔方的三个相邻面施加可控旋转力矩，相比单臂逐面操作的结构，动作效率提升40%以上，也避免了单臂反复换位带来的定位累积误差。设计阶段优先考虑了魔方夹持的适配性，夹爪接触面采用柔性防滑材质，夹持行程覆盖标准三阶魔方的尺寸公差范围，可兼容边长56mm至58mm的常规竞速魔方，不会对魔方表面造成刮损，同时夹爪的开合行程设置了机械硬限位，防止夹持力过大导致魔方块体卡滞或碎裂。每组执行臂的旋转轴均做了同轴度校准设计，旋转输出端与魔方接触面保持垂直，旋转动作的重复定位精度控制在0.1°以内，确保魔方转动过程中不会出现错位、卡齿的问题。臂体的导向结构采用线性滑轨搭配同步带传动，可根据魔方的实际摆放位置微调进给距离，适配不同工位的安装边界，整套机构的安装底座预留了标准的螺孔阵列，可直接固定在铝型材工作台面上，外接控制线路的走线槽沿臂体内侧布置，避免动作过程中线路拉扯干涉。从功能实现逻辑上，三组执行臂可独立完成单层面的90°、180°正反向旋转，配合中心位置的顶升定位组件，可实现魔方任意层的切换操作，完全覆盖魔方复原所需的所有动作组合。结构设计时对运动部件做了动平衡校核，高速旋转动作下的整机振动幅度控制在0.2mm以内，长时间连续运行不会出现紧固件松动的问题。夹爪的夹持力通过调压组件可灵活调节，针对不同松紧度的魔方都能适配，不会出现夹不住转不动、或是夹太紧转不动的情况。整套机构的外形轮廓控制在350mm直径的圆形范围内，竖向高度不超过280mm，占用桌面空间较小，适合放置在展柜、实训台等场景使用，安装时无需额外做地基固定，普通水平台面即可满足运行要求。
