双焦箱ESC配套GT/GTX散热装置结构设计

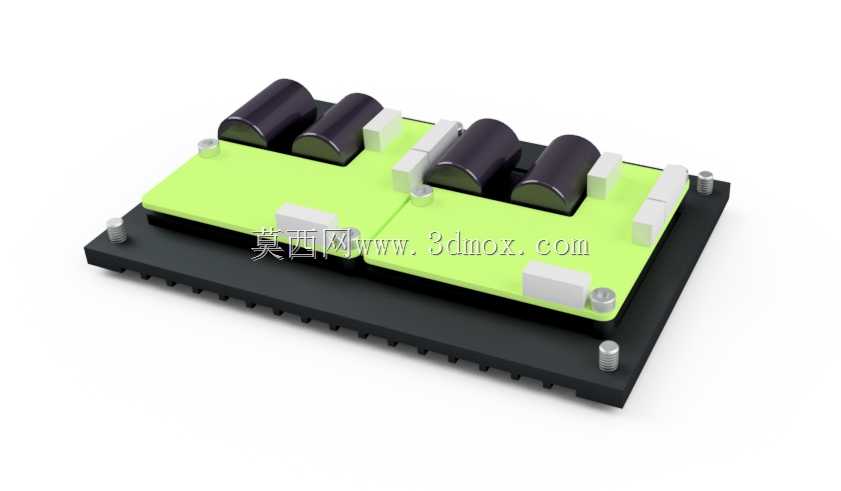

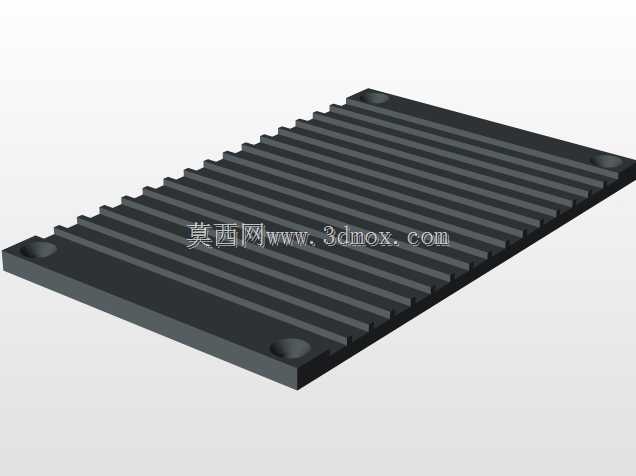

该散热装置主要面向搭载双能量聚焦箱的ESC电控单元配套使用，适配GT/GTX系列功率器件的散热需求，在高负载电控工作场景下，能够持续将功率回路产生的热量导出至外部环境，避免功率MOS、电容等核心器件因结温过高触发降频、热击穿等失效问题，常见于大电流输出的电控驱动场景中，为双路能量聚焦回路提供稳定的热管理支撑。从结构设计来看，整体采用基板加散热接触区的分层布局，黑色基座作为承载主体，底部预留对应标准安装孔位，孔位间距匹配常规ESC控制板的固定螺柱位置，安装时可直接通过螺丝将散热模组锁紧在PCB板对应位置，接触区域无需额外做结构避让，基座边缘做了倒角处理，避免安装过程中剐蹭板上走线或周边贴片元件。上方两块荧光绿色的接触区分别对应两组能量聚焦箱的功率器件安装位，每个接触区上方预留了电容、电阻等贴片元件的避让槽位，黑色圆柱状电容可直接嵌入对应槽位，白色块状的功率元件贴合区与器件发热面直接接触，保证热传导路径最短，减少接触热阻。设计过程中充分考虑了双路器件的热干扰问题，两个散热接触区之间设置了隔断结构，避免单路器件高负载工作时的热量横向传导至另一路，保证两路回路的散热一致性，同时基座底部的鳍片结构（图中未完全展示）与上方接触区采用一体导热结构，热量可快速传导至整个散热面，配合外部风冷即可满足持续大电流工况下的散热要求。安装边界方面，整体高度控制在常规电控外壳的内部容纳尺寸范围内，不会出现安装后外壳无法闭合的问题，侧边预留的接线空间足够容纳功率线的走线弯折半径，不会对线束造成挤压，固定螺柱的高度匹配PCB板与散热面之间的安全距离，避免导电基座与板上线路发生短接风险。在实际选型适配时，可直接对应双焦箱ESC的板型尺寸匹配安装，无需对原有PCB结构做修改，接触区的导热面平整度控制在合理范围内，搭配常规导热硅脂即可达到理想的导热效果，能够覆盖常规工况下双路功率器件同时满负载运行的散热需求，避免因散热不足导致的器件寿命衰减问题。
