漫威风暴战斧雷神之斧影视道具结构设计

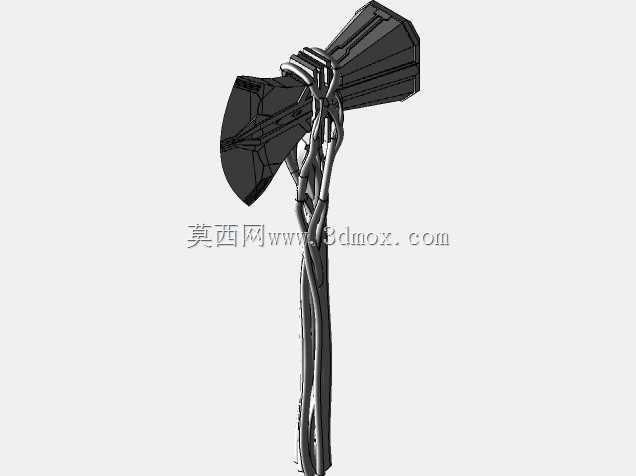

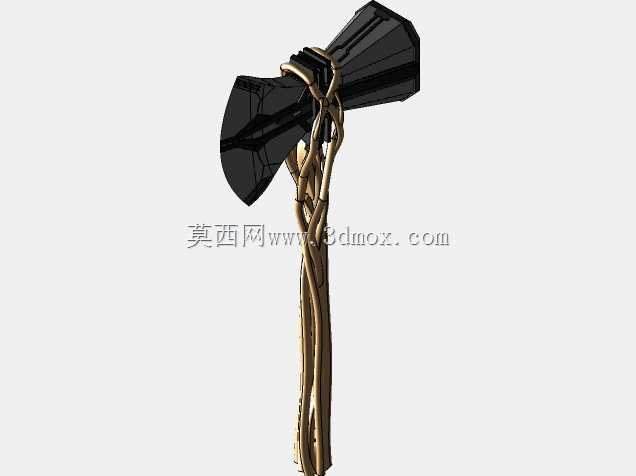

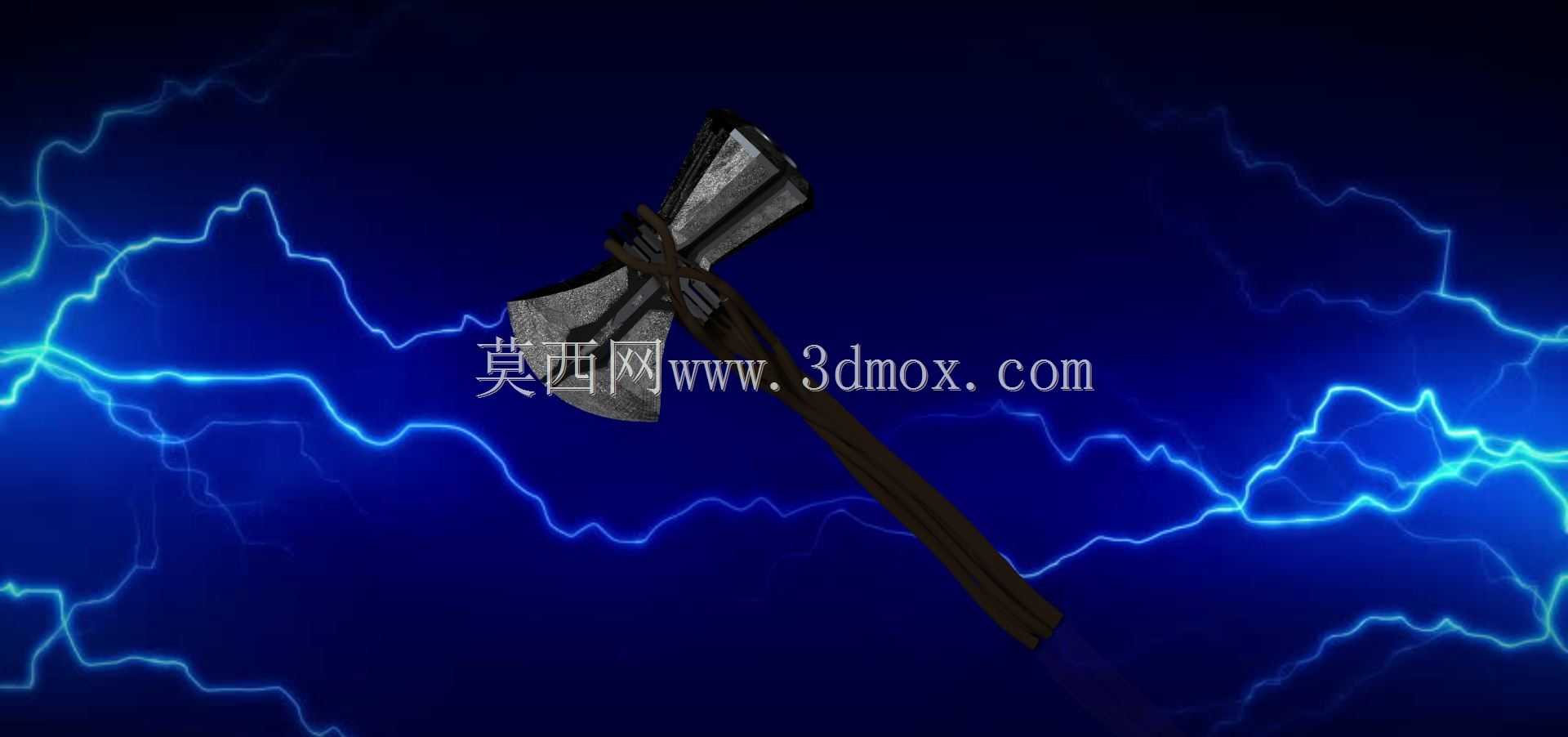

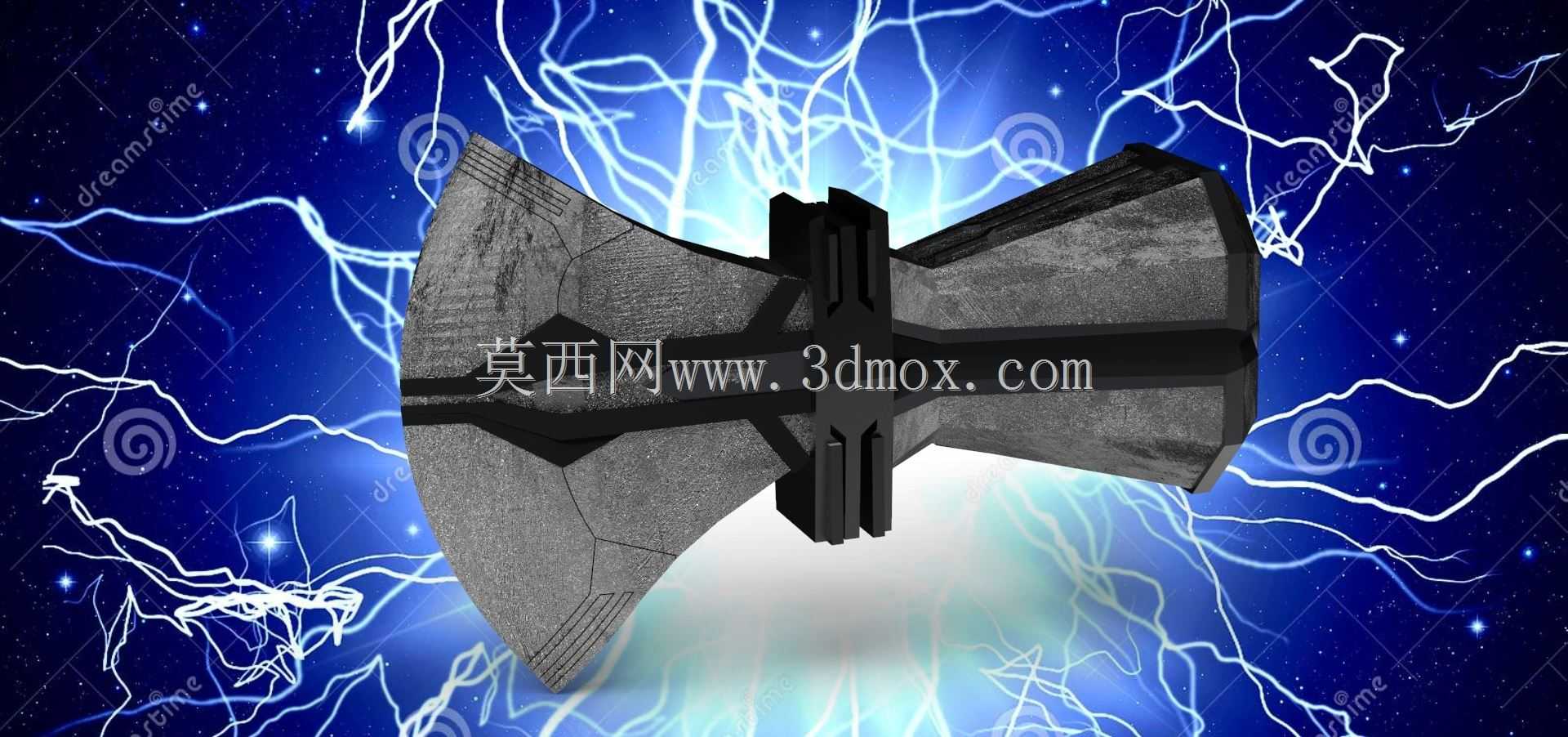

本次设计的风暴战斧结构，核心面向影视道具制作、主题展陈装置、高端收藏级手办原型开发三类应用场景，在结构设计阶段优先平衡了外观还原度与实体加工的落地可行性，避免纯外观建模无法适配实体制作的常见问题。从实际用途出发，该结构可直接作为1:1实体道具的加工母模，适配树脂3D打印、硅胶翻模、金属铸造等多种加工工艺，也可等比例缩放后作为拼装手办的分件设计基础，满足不同尺寸的制作需求。功能特性层面，设计时将斧身的对称双刃结构做了等壁厚处理，双刃部分的壁厚差控制在0.2mm以内，避免实体制作时出现壁厚不均导致的打印翘曲、铸造缩孔问题；中间的握持连接段做了内嵌式卡槽结构，可直接适配不同直径的木质、金属握持杆，无需二次打孔修配，安装时仅需通过卡槽定位后加注结构胶即可完成固定，安装边界预留了0.15mm的装配公差，适配不同加工工艺的精度误差。设计思路上，没有直接照搬影视画面的平面视觉效果，而是结合实体冷兵器的受力逻辑做了结构优化：斧身与中间连接段的过渡位置做了圆弧加强筋结构，既还原了原作的金属厚重质感，又能避免实体道具在搬运、展示过程中出现应力集中导致的边角断裂问题；斧刃表面的做旧纹理采用了参数化凹凸结构设计，凹凸深度控制在0.3-0.8mm区间，既保留了战损质感，又不会因为纹理过深导致翻模时出现脱模困难、积灰难清理的问题。外形尺寸方面，1:1比例下整体斧身宽度为320mm，轴向总长度为280mm，中间连接段的内孔直径为35mm，可适配市面上通用的32-34mm直径道具握持杆，安装后整体重心落在斧身与握杆连接点前侧30mm位置，符合手持道具的配重逻辑，长时间握持不会出现坠手的问题。针对展陈场景的使用需求，斧身背部的平面结构预留了M4螺纹孔位，可直接连接壁挂式展示支架，无需额外在斧身表面打孔破坏外观完整性；分件设计时将斧身拆分为左右对称的两个主体件加中间连接嵌件三个部分，分模线全部设置在结构转角的隐蔽位置，后期打磨处理时可以完全隐藏分模痕迹，不会破坏外观的整体流畅度。针对小比例手办的应用场景，所有结构的最小壁厚都控制在1.2mm以上，即使缩小到1/6比例，最小壁厚也能满足3D打印、注塑加工的工艺要求，不会出现薄壁断裂、填充不足的加工问题。
