六冲程涡轮增压动力装置结构设计

　　这套动力装置面向小排量高功率密度内燃机开发场景，可用于教学演示、概念动力方案验证以及特种小型动力设备的前期结构匹配。整机围绕六冲程工作循环组织缸体、气道、增压管路与输出部件，相比常规四冲程方案，在膨胀行程后额外设置余热利用冲程，能够借助缸内残余热量完成二次做功，降低排气带走的能量损失，同时改善高负荷工况下的热负荷分布。

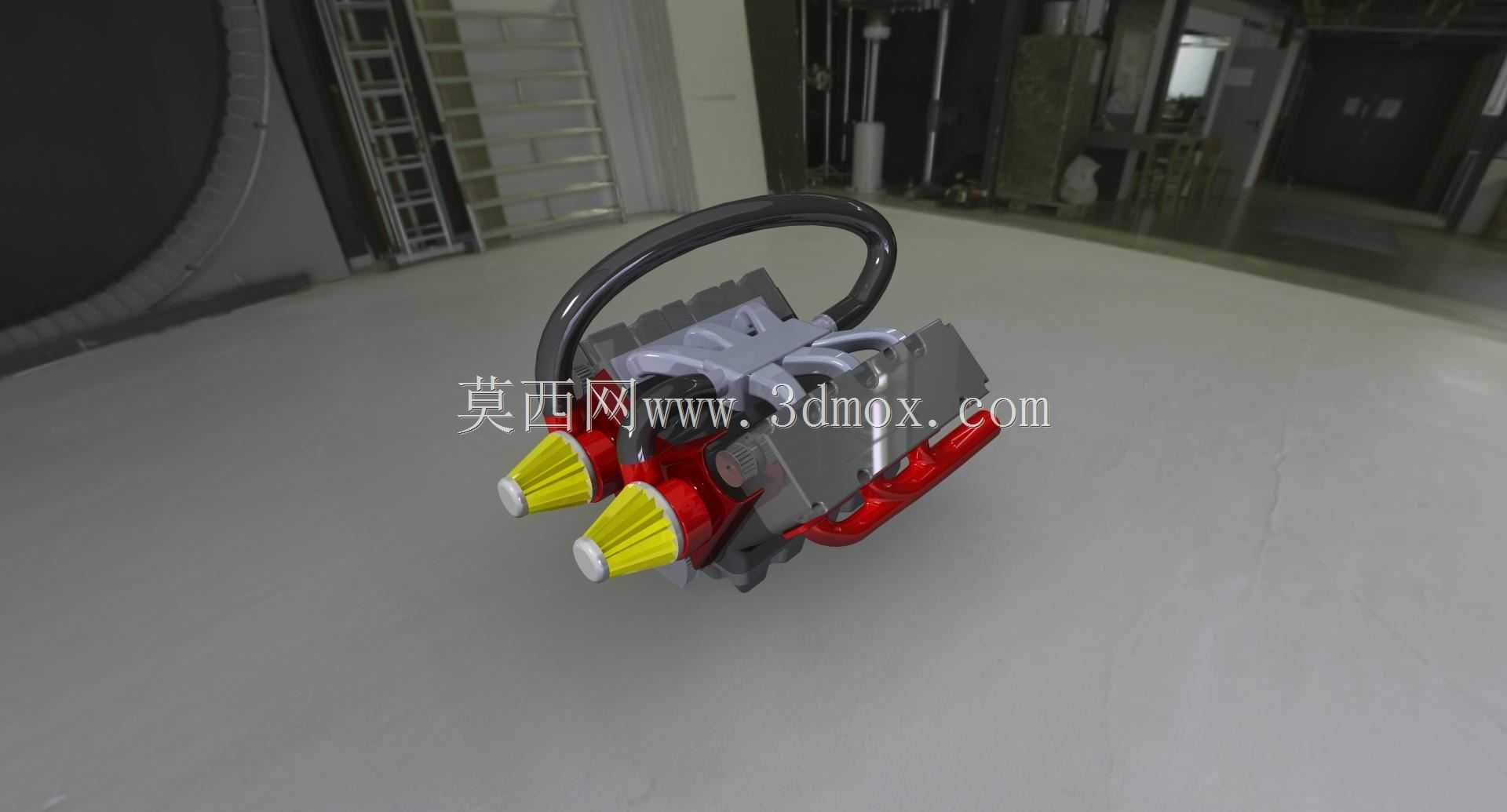

　　从实际用途看，该结构重点呈现涡轮增压回路与缸盖、进排气歧管之间的空间关系。外置弯管构成增压气体的输送路径，红色管路区域对应高温排气或冷却连接部位，黄色锥形端部用于表现喷嘴、接口或输出端的装配位置。建模时将缸体、缸盖、管路、支架和端部接头拆分为独立装配体，便于检查运动件与固定件之间的干涉，也方便后续替换不同管径、不同增压布置方案。

　　设计思路上，模型没有采用过度简化的单体缸块，而是保留了多管路并列、支架承托和外部附件交错的真实装配状态。缸体上部灰色区域承担气门、气道和安装基准功能，侧面红色构件兼顾连接、固定与热区识别；黑色弧形管路跨越机体上方，其弯曲半径和离地高度直接影响机舱布置。若将其放入车辆或实验台架，需要优先确认管路最高点、两侧锥形接头外伸量以及底部支撑面范围，避免增压管与罩盖、车架或测试台架发生碰撞。

　　外形边界方面，整机长度主要由前后突出的接头和管路决定，宽度集中在缸体与红色侧向支架区域，高度则受顶部弯管控制。安装时应以缸体下端结合面作为主定位基准，侧面支架作为辅助约束；管路接口需保留拆装空间，尤其是弯管与缸盖连接处，不能被周边线束、散热件或加强梁遮挡。锥形端部若作为输出或喷射接口，其同轴度、端面密封距离和锁紧空间都应在总布置阶段校核。

　　对于结构设计人员，该模型可用于分析六冲程发动机附件布局、增压管路走向、热端部件避让以及维修拆装顺序；对于选型人员，可直观判断小体积动力单元在紧凑舱室内的布置可行性。建模过程中各零件的层级关系清晰，曲面过渡、管夹位置和支撑筋板均有体现，能够支持装配干涉检查、剖面展示、运动空间复核以及工程图纸深化。
