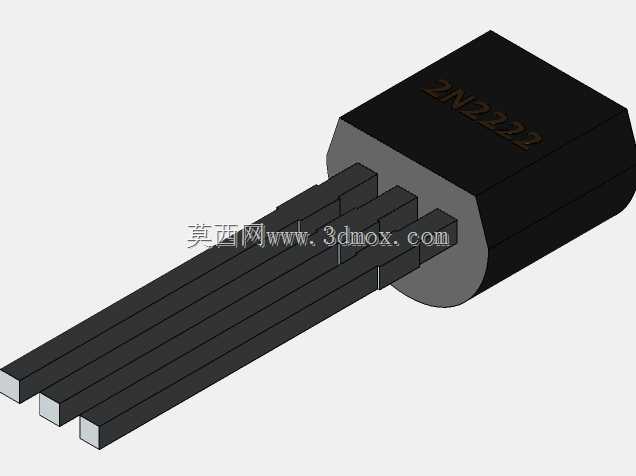

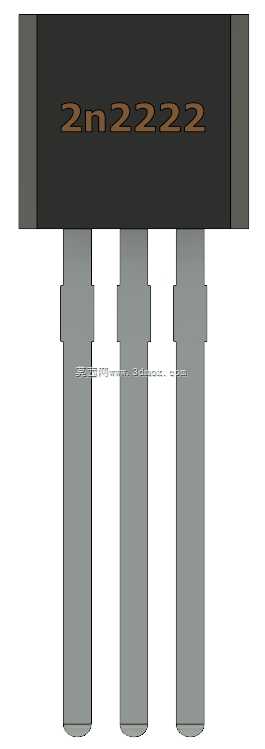

TO-92封装NPN型2N2222晶体管三维结构

在消费电子、工业控制板卡、小型信号放大电路的PCB布局设计环节，直插式功率开关晶体管的三维模型精度直接影响结构干涉检查、装配工艺验证的最终效果，2N2222作为通用型NPN双极结型晶体管，是小功率信号切换、低频放大场景中应用极广的基础元器件，本次构建的三维结构完全匹配TO-92封装的实体尺寸特征，可直接导入各类ECAD与MCAD协同设计环境使用。从实际应用场景来看，这类晶体管常被布置在电路板的信号输入级、继电器驱动回路、小功率负载开关位置，设计时需要兼顾引脚成型后的弯折半径、塑封本体与周边电解电容、接插件的安全间隙，避免波峰焊过程中出现本体歪斜、引脚连锡，或是后期整机装配时与外壳、散热片产生结构干涉。模型构建过程中，首先还原了黑色环氧塑封本体的半圆柱与长方体结合的外形特征，本体表面的型号标识区域做了凹陷字符处理，和实体元器件的丝印位置完全对应；三根直插引脚采用标准方形截面设计，引脚间距严格遵循TO-92封装的2.54mm行业通用规范，引脚伸出本体的长度预留了常规板卡插装后的焊盘伸出余量，结构设计人员可以直接根据这个模型调整引脚弯折角度，适配不同板厚、不同安装高度的布局需求。从安装边界来看，塑封本体的直径、总长度参数完全对标量产元器件的实体公差范围，引脚的截面尺寸匹配标准0.5mm方形插针的规格，在做PCB封装匹配时，焊盘孔径、焊盘间距的设计可以直接参考模型的引脚位置参数，不需要额外做尺寸换算。在功能特性的还原上，模型区分了塑封本体的绝缘材质区域与金属引脚的导电区域，在做热仿真、安规距离校验时，可以直接给不同部件赋予对应的材料属性，计算引脚之间、引脚与周边带电部件的电气间隙是否满足安规标准要求。不同于简化的元器件示意模型，这个结构完整还原了TO-92封装背面的半圆弧过渡特征、引脚与本体连接位置的包胶结构，在做整机装配的干涉检查时，不会因为模型简化出现误判，比如当晶体管需要贴装散热片、或是布置在PCB板边靠近连接器的位置时，精准的外形尺寸可以帮助设计人员提前规避装配冲突，减少打样后的结构修改次数。对于从事工控板卡开发、小型电子设备结构设计的工程师来说，这类精准的通用元器件三维模型，可以大幅缩短布局校验的时间，不需要在每次设计时重复测量元器件尺寸、重新构建封装模型，直接调用即可完成结构布局、装配验证的相关工作。
