台达BFB1012SHA01离心式鼓风散热风机

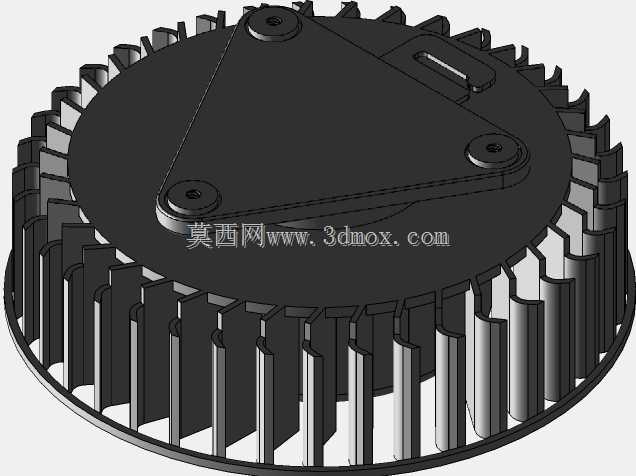

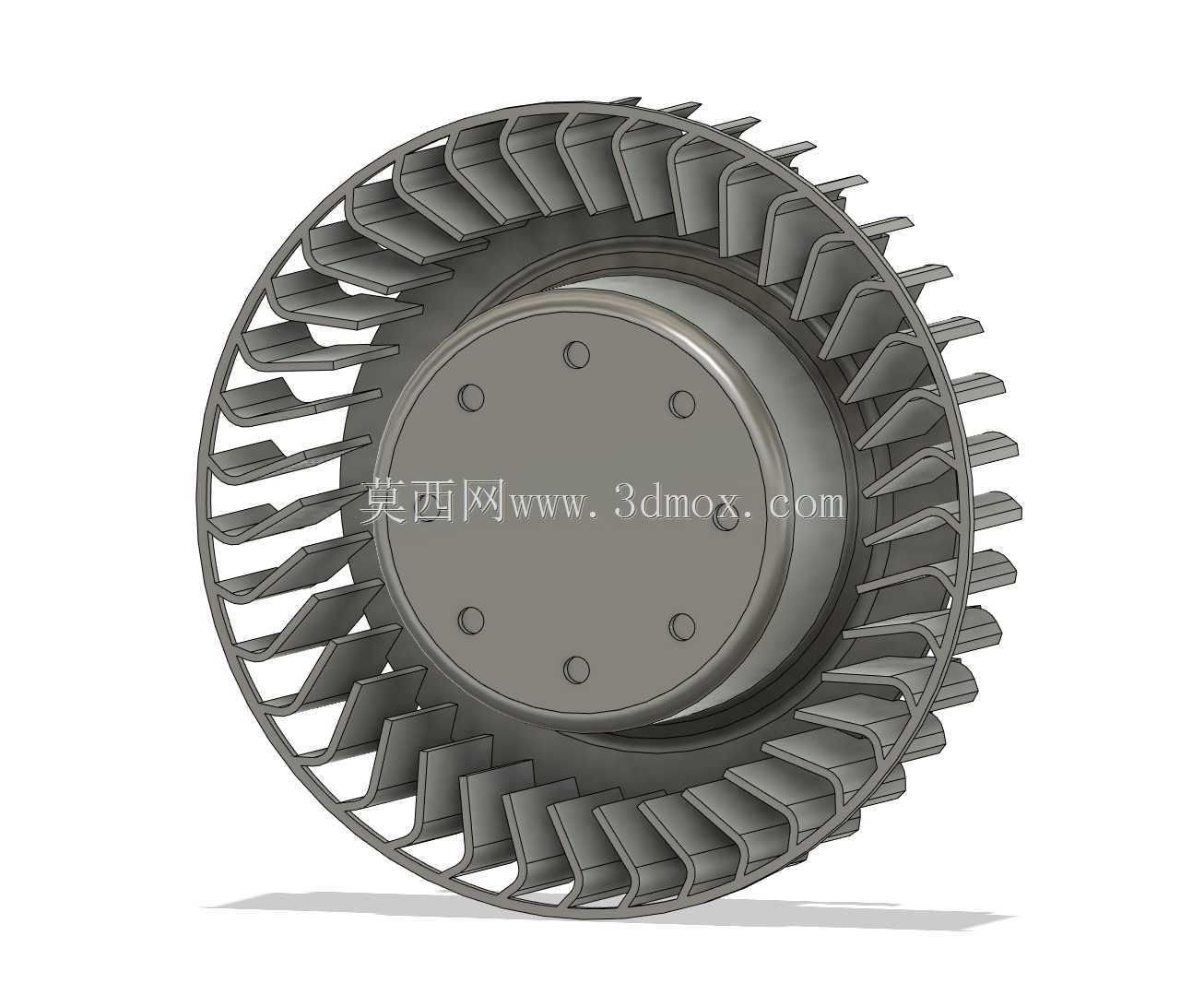

这款前倾式多翼离心鼓风结构，最初的应用场景是搭载在带鼓风式散热器的高性能图形卡上，为GPU核心及周边供电元件提供定向增压气流，相比普通轴流扇，它能在有限的安装高度内输出更高风压，克服密集散热鳍片的风阻，把热量快速从风道内带出。实际选型时要注意，这类风机的出风方向是沿叶轮径向扩散，适配封闭或半封闭的导风罩结构，不能直接替代开放式轴流风扇做无导风结构的散热，否则气流会四散逃逸，散热效率会下降40%以上。设计上做了细节简化，省略了电机内部PCB、底部出线端等不影响安装匹配的结构，核心的叶轮型线、端盖安装位、外形轮廓都按照实物测绘还原，能直接用于散热系统的装配干涉检查、风道仿真模拟，不用再花时间反复核对外形尺寸。叶轮采用前倾式多翼叶片布局，叶片数量经过匹配调校，在12V额定供电下能兼顾风量与噪音表现，叶片的弧度经过优化，进风侧做了导弧处理，减少气流进入叶轮时的紊流损失，运行时的气流脉动更小，不会和显卡PCB产生共振异响。端盖上的三个安装孔采用M2螺纹规格，孔位的分度圆直径、孔深都按照实物参数还原，安装时不需要额外扩孔或者改孔，直接用对应规格的螺丝就能固定，安装边界控制得很精准，叶轮外径、整体总高度都和实物一致，装入散热模组时不会和鳍片、PCB上的 tall 元件产生干涉。做结构设计时要注意，这类风机的进风面是端盖对侧的圆形区域，装配时要预留至少5mm的进风空间，不能把进风面完全贴死在结构件上，否则会大幅降低进风量，甚至出现叶轮吸风不足导致的负载异常升高。日常除了显卡散热场景，经过参数匹配后也能用于小型工控机、嵌入式设备、紧凑型电源的散热结构中，只要安装孔位、供电参数、风压风量满足需求，就能直接替换同规格的鼓风风机，不用重新开模做安装结构。建模时还原了叶轮和端盖的配合间隙，能直观看到装配后的运动边界，做运动仿真时可以直接设置旋转副，模拟风机运行时的干涉情况，不用再额外调整装配间隙。
