Havells窗式排气扇结构设计

日常民用与小型商用空间的通风换气场景中，窗式排气扇是成本可控、安装便捷的通风解决方案，这款Havells品牌的排气扇结构，针对厨卫、小型办公隔间、临街商铺储物间这类无集中通风管网的空间设计，核心作用是将室内浑浊空气、烹饪油烟、卫浴潮气直接排至室外，形成室内外空气压差，引导新鲜空气从门窗缝隙补入，完成空间的空气置换。

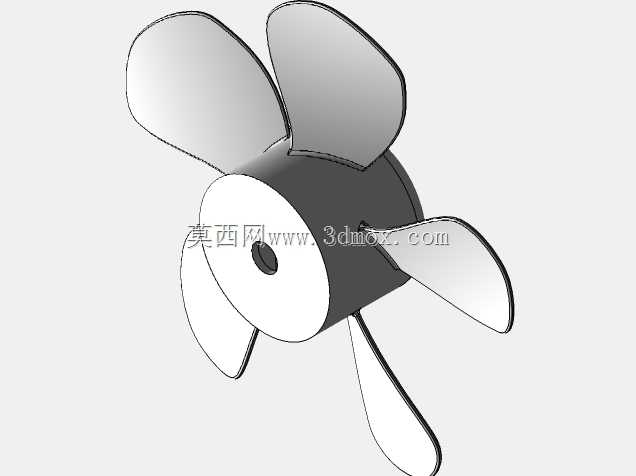

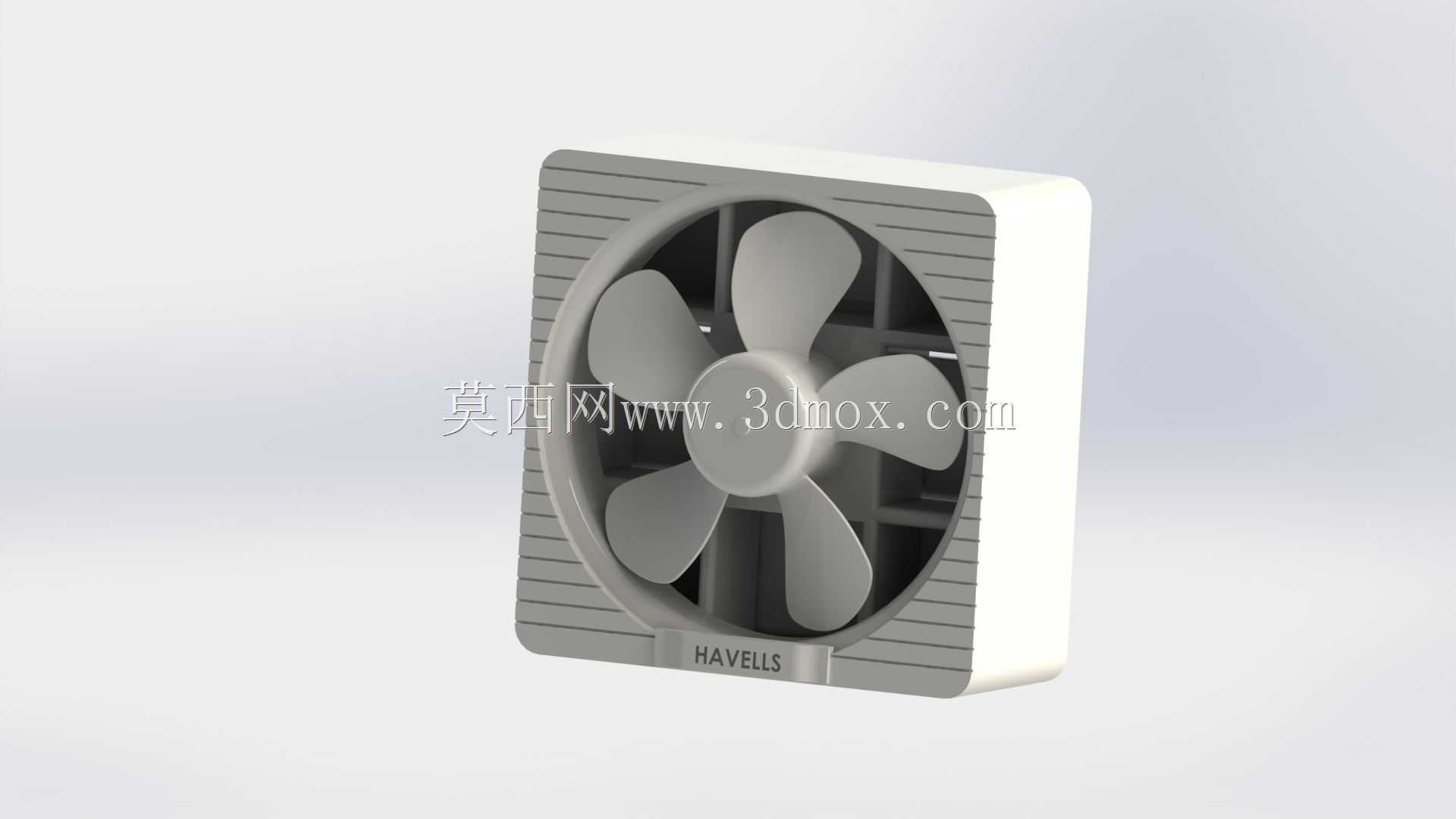

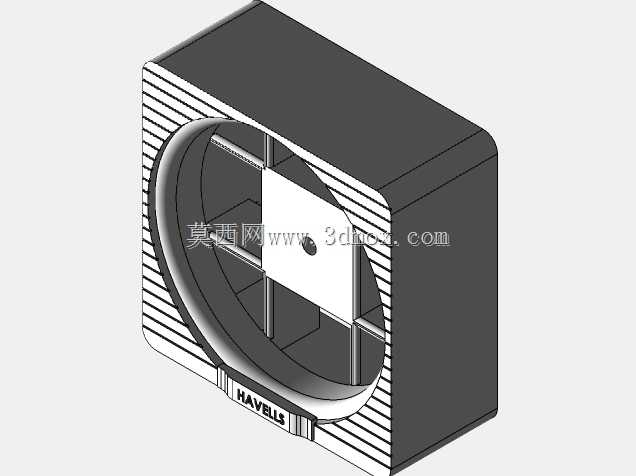

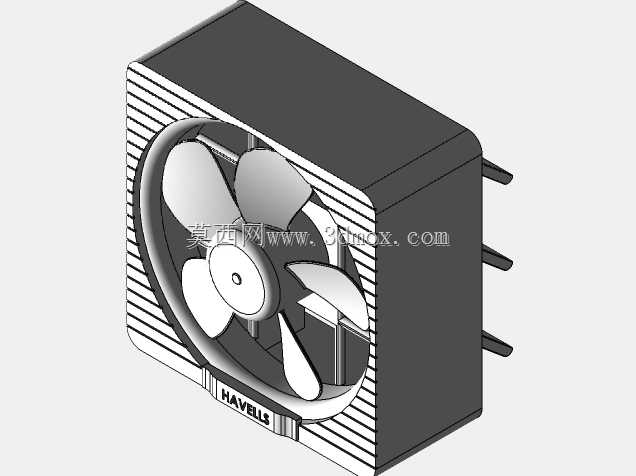

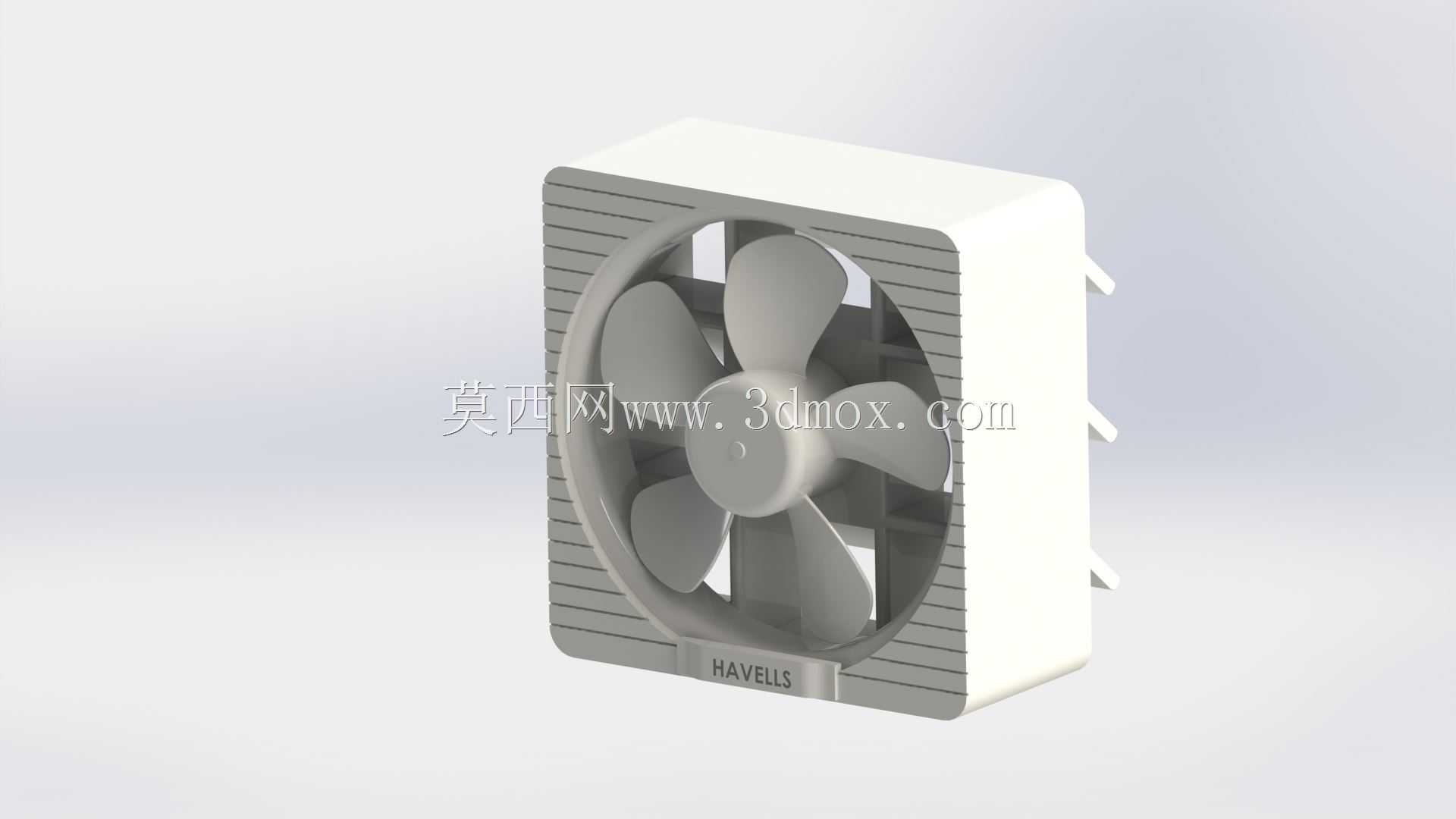

从功能特性来看，这款排气扇采用方形外框内嵌五叶轴流风轮的结构，外框正面设置横向导流格栅，既可以避免大尺寸异物触碰高速旋转的风轮，也能对出风气流做初步整流，减少气流直吹产生的紊流噪音；风轮采用大弧度前倾叶片设计，在相同转速下能获得更大的风量输出，同时降低叶片切割空气的高频噪音，适配对噪音敏感的居家使用场景。外框底部预留品牌标识位，侧面设置对称的安装卡扣结构，无需额外打孔固定，可直接卡入标准尺寸的窗洞或墙体预留开孔，大幅降低安装的施工难度。

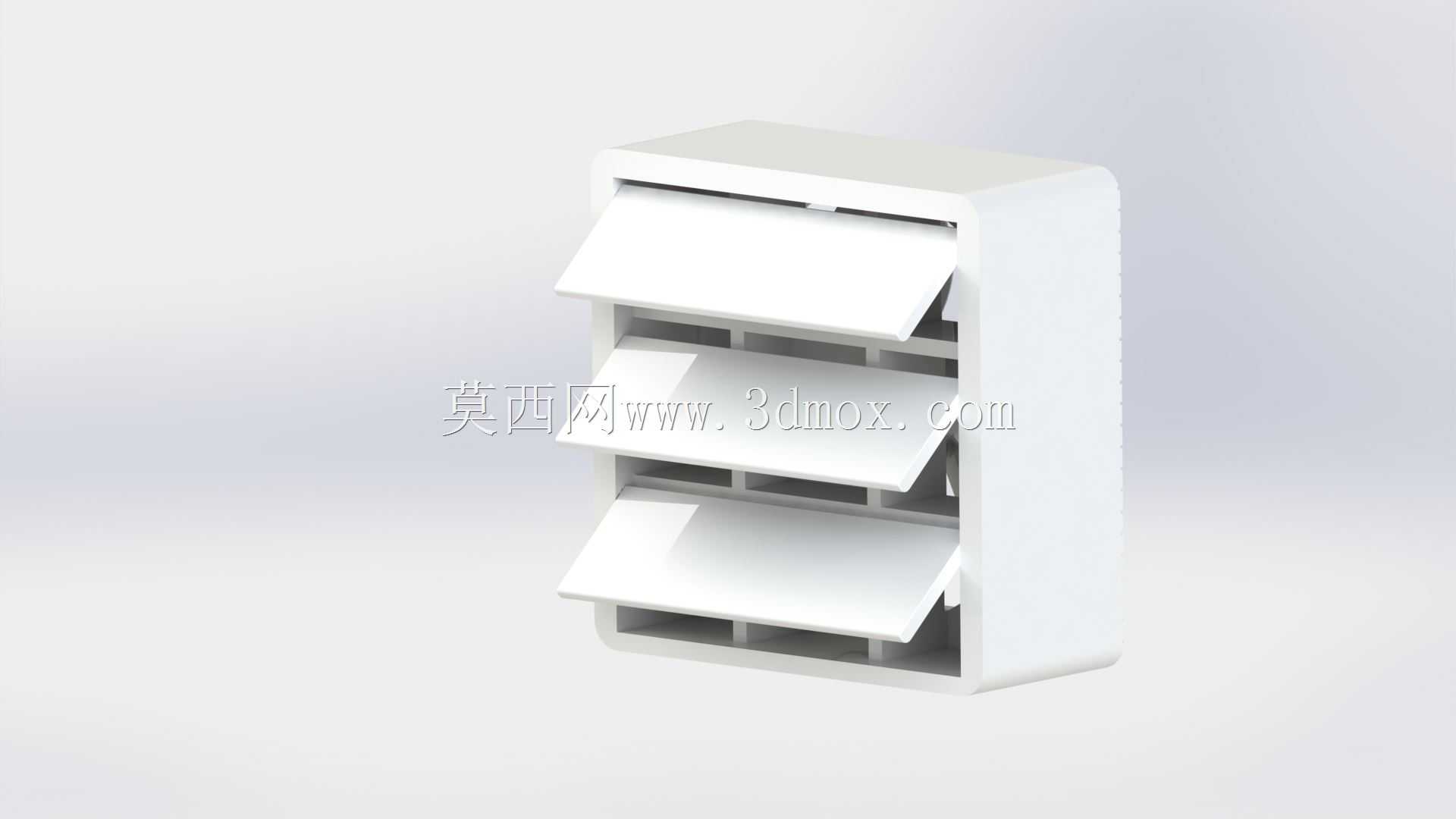

设计过程中优先考虑了安装边界的适配性，外框采用方正的薄型结构，厚度控制在适配常规民用墙体与窗体的尺寸范围内，不会在室内侧突出过多影响空间使用，也不会在室外侧伸出过长引发坠物风险；风轮与外框的同轴度公差控制在较小范围内，避免长期运转出现偏心震动，延长电机的使用寿命。外框背部设置简易的止回结构，在设备停机时可自动闭合，阻挡室外的灰尘、蚊虫、倒灌气流进入室内，无需额外加装止逆阀件。

建模过程中对叶片的曲面弧度做了连续曲率处理，保证曲面顺滑无拐点，在做流体仿真验证时能获得更贴近实际的气流数据；格栅的筋条采用等间距排布，筋条厚度做了薄壁优化，在满足结构强度的前提下减少对出风气流的阻挡；安装卡扣的位置做了对称设计，可适配不同方向的安装需求，无需区分上下左右，降低现场安装的出错概率。整体结构没有冗余的装饰部件，所有结构特征都服务于通风功能与安装便利性，适合作为民用通风设备选型参考、同类型产品结构改型的建模参照。
