courroie起重机支架悬挂连接结构

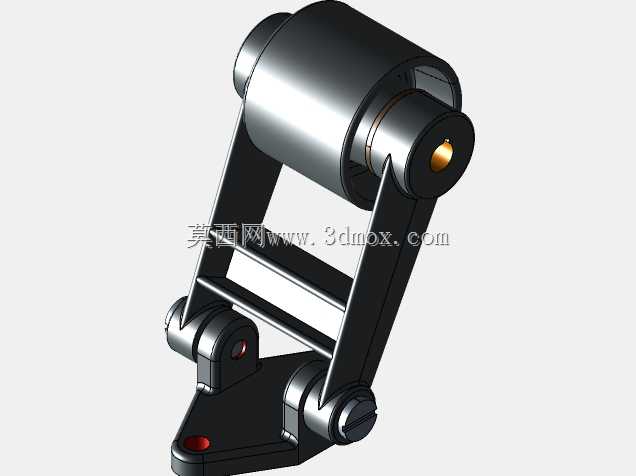

这套结构主要服务于轻载起重作业场景，常见于车间工位物料转运、小型设备检修吊装、轻型生产线工件移位等工况，作为起重执行端与固定基座之间的连接承载单元，承担载荷传递、姿态适配、运动限位的核心作用。结构整体采用铰接式布局，上部的辊筒组件用于配套环形传动带或牵引索，通过辊筒的回转运动实现牵引过程中的滑动摩擦降低，避免牵引索在变向过程中出现过度磨损，辊筒内部预留了轴承安装位，可根据载荷等级选配深沟球轴承或滑动轴套，两端的轴端挡圈结构可限制辊筒轴向窜动，保证牵引过程的运行稳定性。两侧的支撑臂采用对称式钣金折弯后焊接成型，臂身设置了加强筋结构，在控制整体重量的前提下提升抗弯截面模量，避免大载荷下臂身出现塑性变形，支撑臂与上部辊筒、下部安装座之间均采用销轴铰接，铰接位置预留了润滑脂注油通道，可定期加注润滑脂降低铰接副的磨损，延长结构整体使用寿命。下部的安装底座采用带安装孔的平板结构，安装孔位按照通用起重安装基座的标准间距设置，可直接适配现有车间的吊装工位预埋板或移动起重小车的安装面，无需额外进行孔位改制，底座与支撑臂的铰接位置设置了限位挡块，可限制支撑臂的最大摆角，避免吊装过程中出现过度倾斜引发的载荷侧翻风险。设计过程中优先考虑了载荷传递路径的合理性，所有承载截面均按照等强度原则进行校核，铰接点的位置布局经过多轮运动仿真验证，保证在允许摆角范围内结构无运动干涉，牵引索的进出角度始终保持在辊筒的有效工作面内，不会出现脱槽、卡滞等问题。结构的外形尺寸适配常规0.5t-2t级轻载起重作业需求，安装边界预留了足够的紧固件操作空间，现场安装时可直接使用常规扳手完成所有连接副的紧固，无需特殊工装辅助，日常维护过程中可直接拆卸销轴完成磨损部件的更换，无需整体拆解结构，大幅降低运维的时间成本。
