车载折臂式起重操纵作业装置结构

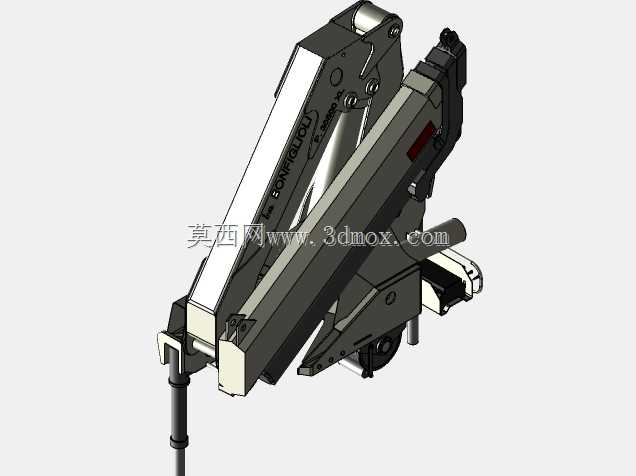

这款车载折臂式起重操纵装置，主要适配轻中型货运卡车底盘加装，面向城配零散货物装卸、工地小型建材转运、厂区设备维保吊装这类场景，解决无固定起重设备区域的重物装卸痛点，无需额外配套吊装车辆，单台车辆即可完成运输加吊装的全流程作业，大幅降低零散吊装作业的调度成本。从结构设计来看，整套装置采用多段折叠臂架构，折叠状态下臂架整体贴合卡车底盘上方安装基座布置，不会超出货厢侧边轮廓，也不会遮挡车辆行驶视线，完全满足道路通行的外廓尺寸要求；展开时通过多组铰接销轴配合液压油缸驱动，可实现臂架的俯仰、折展、回转动作，作业覆盖范围可延伸至车辆侧方、后方数米区域，适配不同方位的吊装点位需求。基座部分采用整体式焊接钢结构，通过U型螺栓与卡车底盘大梁直接固定，安装时无需对底盘主梁做大规模切割改动，仅需对应预留液压管路走线空间即可，安装边界适配多数主流轻卡底盘的大梁宽度与孔位布局，降低加装改造的工作量。臂架截面采用箱型焊接结构，在保证整体抗弯抗扭强度的同时，尽可能控制臂架自身重量，避免过多占用车辆额定载质量；臂架末端预留标准吊具安装接口，可搭配吊钩、货叉、夹砖器等不同属具，适配不同类型货物的吊装需求。液压管路沿臂架内侧走线，通过铰接点处的旋转接头连通各段油缸，避免臂架折展过程中出现管路拉扯、干涉问题，所有铰接点位均设置自润滑轴套，减少日常维护的注油频次，适配户外复杂作业环境下的长期使用需求。整套装置的操纵机构集成在基座侧方，操作人员站在车辆侧方地面即可完成所有动作操控，操作视野可直接覆盖吊装作业区域，无需额外配备信号指挥人员，单人即可完成吊装作业全流程操作。设计过程中充分考虑了车载工况的振动特性，所有紧固件均采用防松结构，液压元件选用抗振型规格，避免车辆行驶过程中因颠簸出现部件松动、漏油等问题；臂架折叠后的锁止机构采用机械锁加液压锁双重防护，行驶状态下臂架不会出现意外展开的风险，保障道路行驶安全性。
