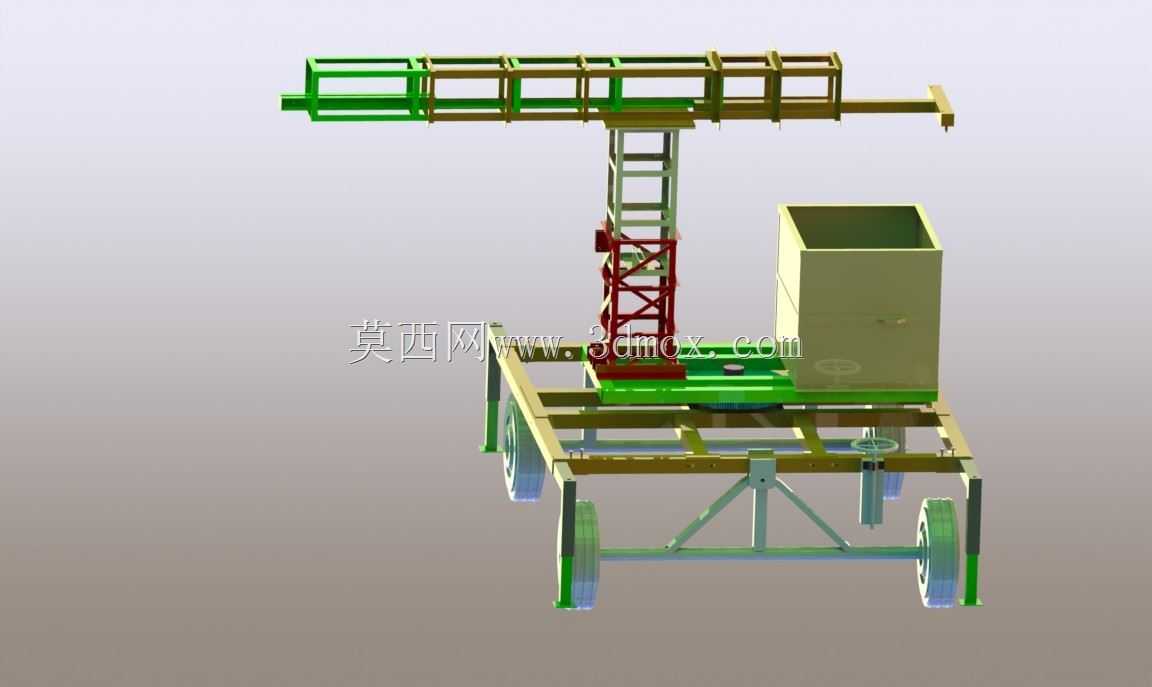

带行走底盘的小型移动式塔式起重设备

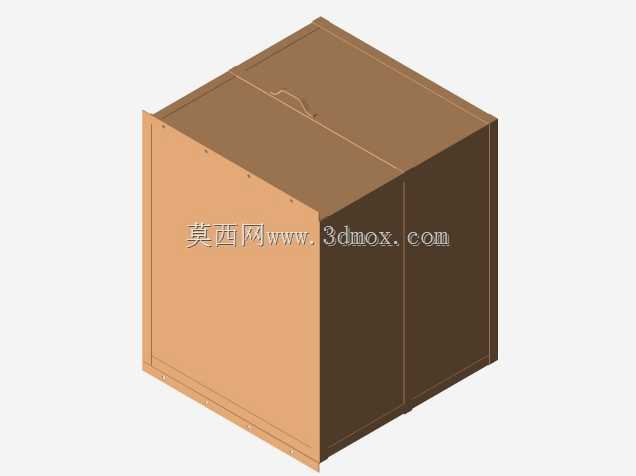

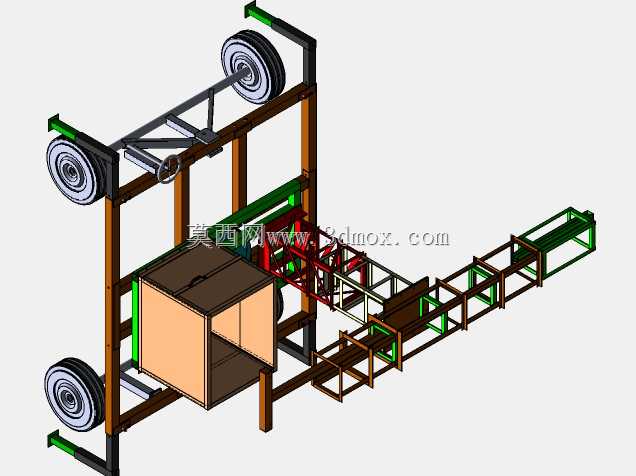

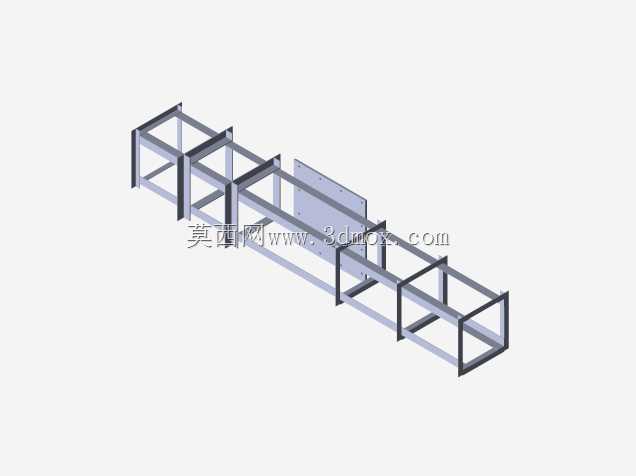

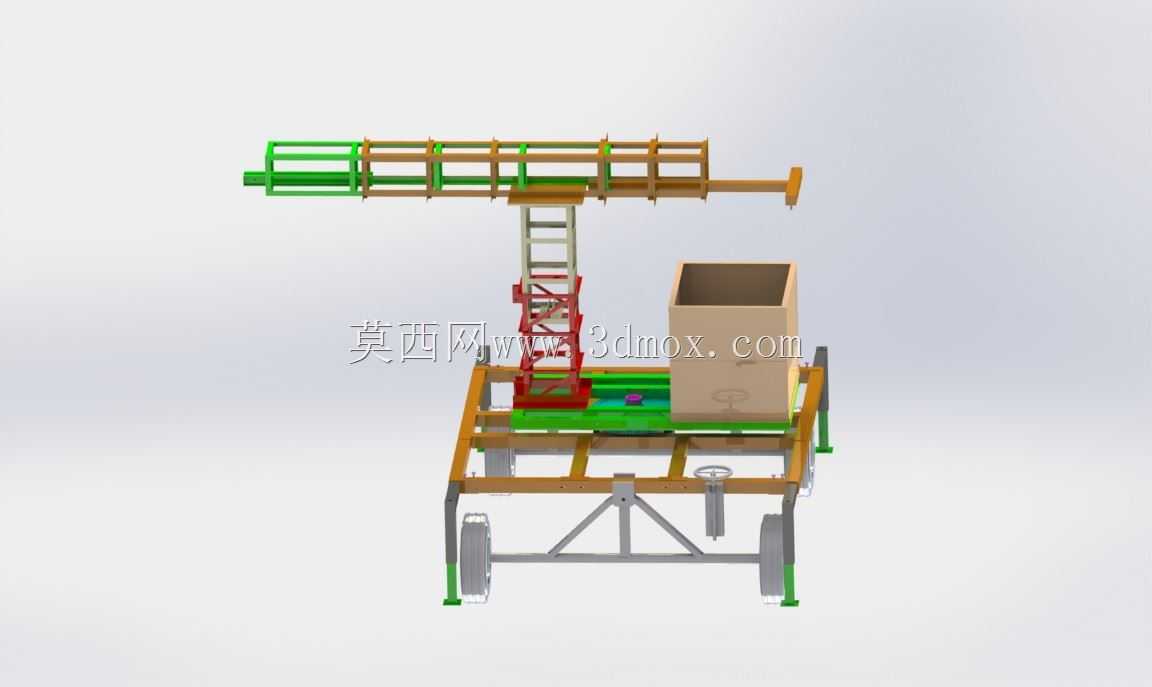

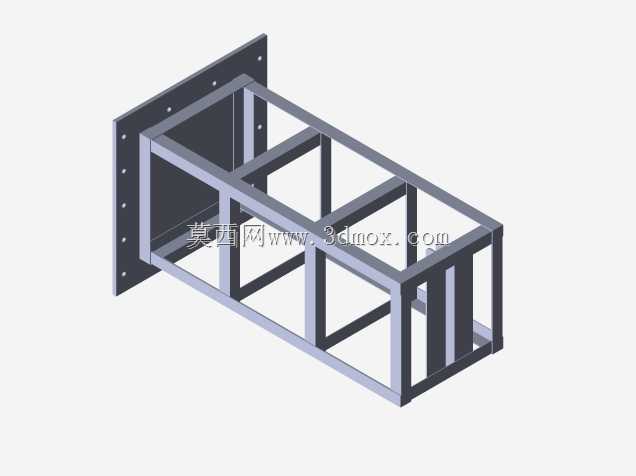

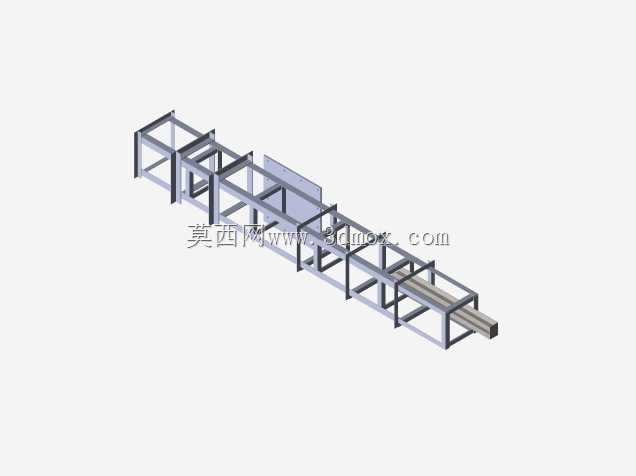

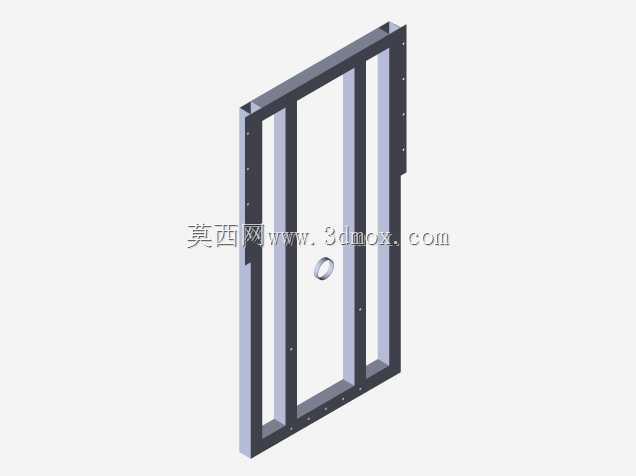

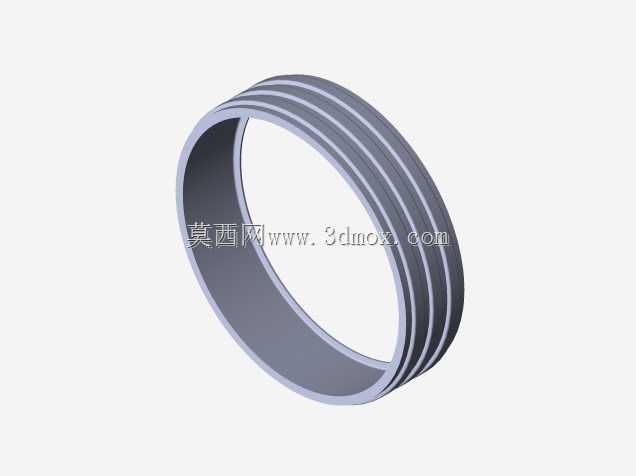

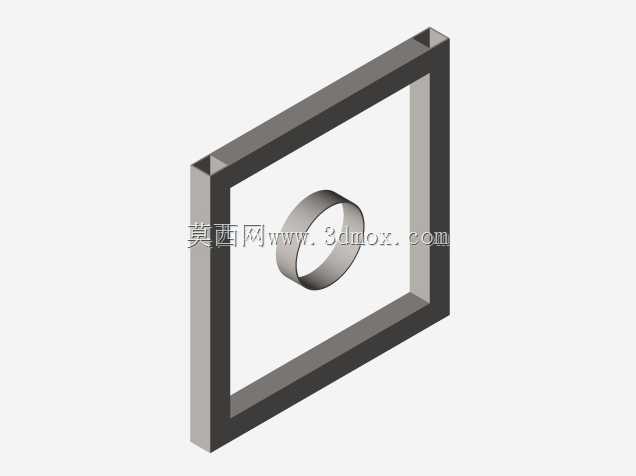

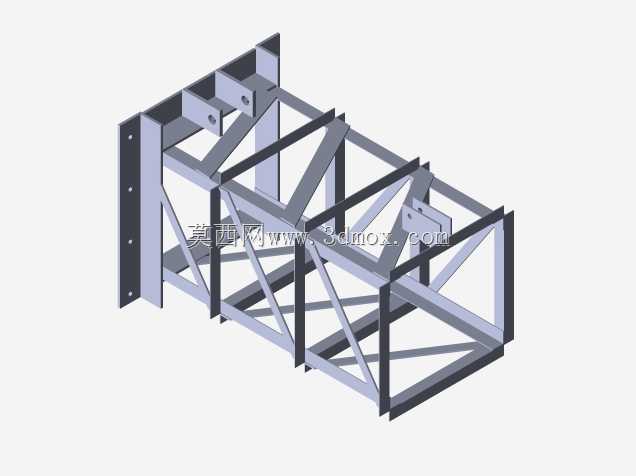

这款小型移动式塔式起重设备，主要面向小型施工场地、厂区物料转运、低矮建筑施工作业场景设计，区别于固定式大型塔机，自带轮式行走底盘可在硬化平整场地内灵活转场，无需额外浇筑固定基础，适配短周期、多点位的零散起重作业需求。从结构设计来看，底部采用型钢焊接的框架式行走底盘，四角配置行走轮，底盘中部设置支撑定位结构，作业时可伸出支腿抵消起重力矩，避免侧翻风险，底盘框架预留了动力单元、电控组件的安装空间，走线槽沿型钢内侧布置，避免线缆受外力剐蹭破损。塔身部分采用桁架式格构结构，由标准节段拼接而成，可根据作业高度需求增减节段调整起升高度，塔身与底盘连接处采用高强度螺栓副连接，连接法兰面加工定位止口保证装配同轴度，降低塔身晃动量。上部臂架采用三角形桁架截面设计，主弦杆采用矩形型钢，腹杆采用薄壁角钢焊接，在保证臂架抗弯抗扭强度的前提下尽可能降低自重，臂架一端设置起升滑轮组用于挂载吊具，另一端预留配重安装位，搭配独立的箱式配重块，可根据额定起重量调整配重块数量，保证不同作业幅度下的整机稳定性。配重箱体采用钢板折弯焊接成型，内部可填充混凝土或铸铁配重块，箱体与上部回转平台采用螺栓紧固，便于后期维护时拆装调整。设计过程中优先考虑了装配便利性，所有结构连接节点均采用标准紧固件，无特殊定制异形连接件，臂架与塔身的连接销轴设置防脱卡板，避免作业过程中销轴窜动脱出。安装边界方面，整机收拢状态下长度适配常规厂区道路通行宽度，行走轮轮距满足现有厂区硬化路面的承压要求，作业时支腿展开后的占地范围可适配小型施工场地的狭窄空间，臂架最大仰角状态下的尾部回转半径经过核算，不会与周边临时建筑、堆放物料发生干涉。起升机构的安装座设置在臂架根部，预留了钢丝绳卷筒、减速电机的安装接口，可根据实际作业需求选配不同起重量的起升组件，回转支承采用标准外齿式回转支撑，驱动齿轮与齿圈的啮合间隙可通过调整安装座位置进行补偿，降低长期使用后的磨损晃动量。这类小型移动塔机相比大型固定式塔机，转场无需拆解运输，短距离移位可依靠自带行走轮直接推行，长距离转场可通过普通货运车辆整体装载，无需大型吊装设备配合转运，适配农村自建房施工、厂区设备检修吊装、仓储物料高位堆垛等多种零散起重作业场景，结构设计上充分考虑了非专业起重作业人员的操作便利性，所有外露运动部件均设置安全防护栏，避免作业过程中发生衣物卷入等安全风险。
