可微调定位的激光发射安装模组

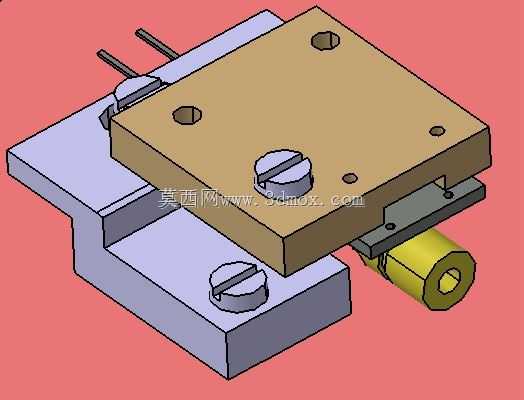

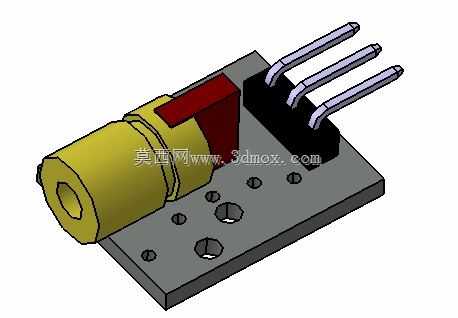

在桌面级加工设备、小型光学检测工位、DIY数控作业平台的搭建中，激光指向模组的安装固定一直是容易被忽略却直接影响作业精度的环节，很多现成的激光模块直接锁附后无法微调光路指向，一旦安装基面存在加工误差，激光投线、定位打点的位置就会出现偏移，需要反复拆装垫片调整，耗时耗力还很难保证调整后的稳定性。这款可调激光安装模组，核心就是解决小功率激光头的安装后微调问题，整体采用分层式安装结构，下层为L型固定基座，可直接通过基座上的两个沉头安装孔锁附在设备安装平面上，基座的竖直面与水平面加工有定位靠肩，能保证初始安装的基准垂直度，避免安装时出现整体偏斜。上层为激光头夹持安装板，板面上预留了激光头的穿装孔位，可适配常规圆柱形小功率激光头的夹持固定，激光头从板体下方穿入后可通过侧顶丝锁紧，避免使用过程中出现轴向窜动。上下两层板之间通过两颗一字槽调节螺钉实现相对位置的微调，拧动调节螺钉时，上层板可在小范围内产生XY两个方向的微量位移，从而带动激光头改变出光指向，完成光路的精准校准，调整到位后可通过板件上的锁紧螺钉将上下层板完全锁死，避免设备运行过程中受振动影响出现走位。从安装边界来看，整体结构的外形尺寸紧凑，基座的安装孔距适配多数小型数控设备、3D打印平台的预留安装位，不需要额外改造安装基面就能直接替换原有固定座，调节螺钉的操作空间预留充足，使用常规一字螺丝刀就能完成调整作业，不需要额外配备专用工装。在实际应用场景中，这类可调模组既可以用在小型雕刻设备的红光定位上，辅助确定加工起始点位置，也可以用在流水线的小件到位检测工位，通过调整激光指向对准检测点位，还能适配DIY激光打标小设备的光路初调，降低光路校准的操作难度。结构设计上没有采用复杂的多轴调节架结构，而是用最精简的板件叠加配合螺钉调节实现所需功能，零件加工难度低，普通铣削加工就能满足各板件的平面度与孔位精度要求，装配流程简单，不需要复杂的配做工序，整体刚性足够应对小型设备日常运行的振动工况，不会因为长期使用出现调节位置松动偏移的问题。
