CSWA练习用双长槽异形限位支撑构件

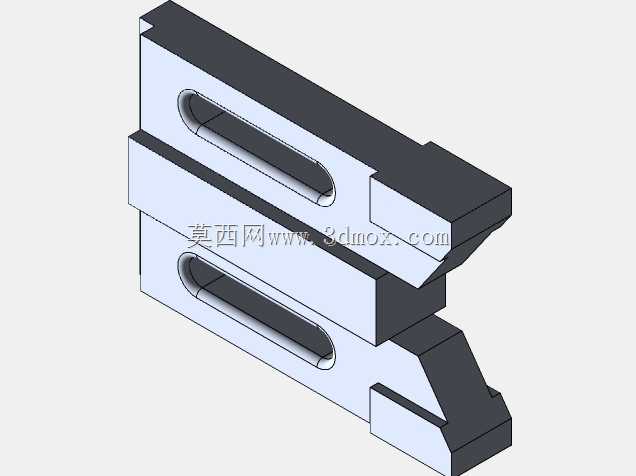

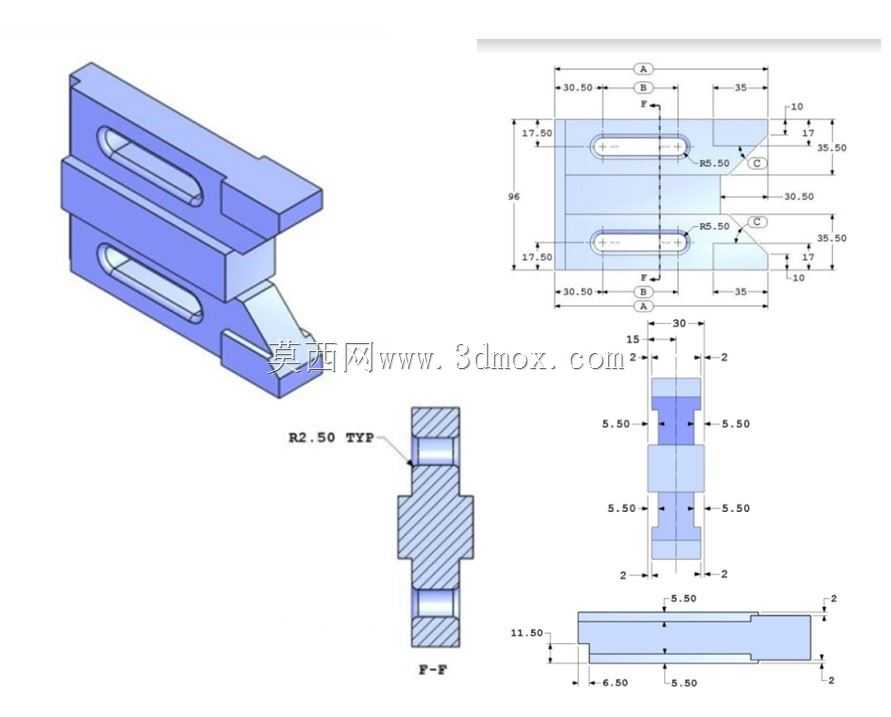

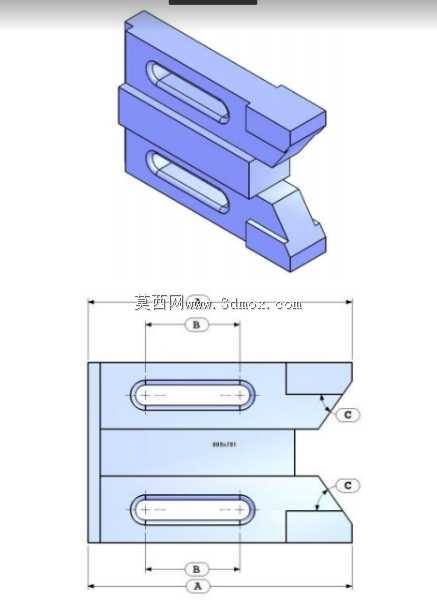

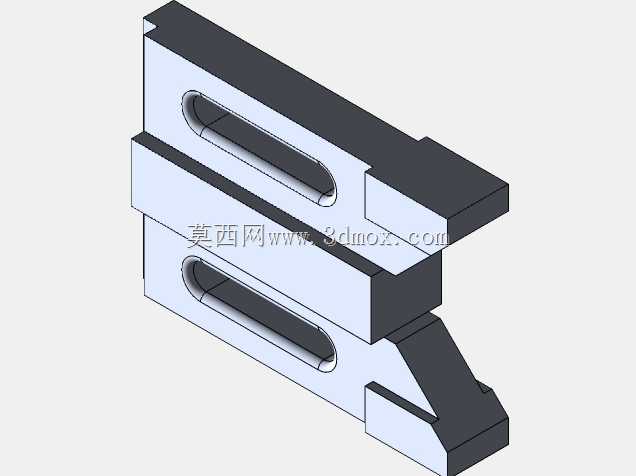

这款异形构件是机械结构中常用的可调式限位支撑类零件，在各类工装夹具、输送线侧边定位机构、小型设备安装调节位中都能见到同结构的应用，主要承担两个方向的位置微调与承载限位作用。从结构设计来看，构件主体采用阶梯式分层布局，上下两层平行设置的长圆形通槽是核心功能结构，这类槽型也叫腰型槽，相比圆孔可以提供连续的位置调节余量，安装时螺栓穿过腰型槽后，构件可沿槽的长度方向滑动调整位置，调整到位后再锁紧螺栓完成固定，单段槽的调节行程覆盖常规安装场景下的位置偏差补偿需求，不需要额外加工多组安装孔就能实现无级位置调整。构件的端部做了斜切让位设计，在实际装配场景中，这个斜角可以避开相邻部件的凸台、棱角结构，避免安装时出现结构干涉，同时端部的加厚凸台结构提升了构件端头的抗冲击能力，在承受侧向限位撞击时不会轻易出现变形崩裂。设计过程中首先要确定两层腰型槽的平行度公差，这直接影响调节过程的顺畅度，如果两槽平行度超差，锁紧螺栓时会出现卡滞，长期使用还会出现槽壁单侧磨损严重的问题；其次要控制腰型槽两端半圆的同轴度，槽宽尺寸要匹配对应规格的安装螺栓，预留合理的间隙避免螺栓穿入困难，同时间隙不能过大否则会降低定位精度。构件的整体厚度根据承载需求设定，分层的台阶结构一方面是为了适配不同高度的安装基准面，让构件可以同时贴合两个不同高度的安装面，提升安装后的稳定性，另一方面台阶结构也提升了构件整体的抗弯强度，在承受垂直方向载荷时不容易出现弯折变形。安装边界方面，构件的总长度决定了腰型槽的最大调节行程，安装时需要预留出对应长度的滑动空间，不能在槽的延伸方向设置固定遮挡结构，否则会压缩调节范围；构件的总宽度要匹配安装工位的预留空间，端部斜角的角度和位置要对应相邻部件的让位需求，装配前需要核对斜角与相邻部件的最小间隙，保证全行程调节过程中都不会出现结构剐蹭。这类零件在建模练习中也很有代表性，涵盖了拉伸、切除、倒角、平行度约束等多个基础建模操作，能帮助练习者熟悉机械零件从功能需求到结构落地的设计逻辑，理解工艺结构对零件实际使用的影响。
