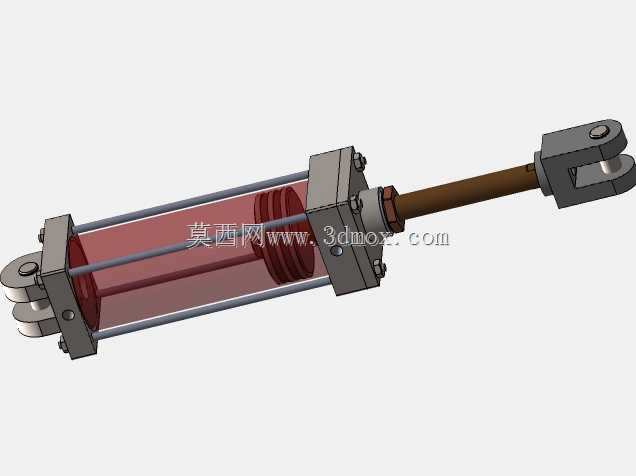

带透明缸体展示结构的拉杆式液压气缸

在工业自动化生产线、液压气动控制系统、中小型压力加工设备的执行端布局里，这类带透明可视缸体的拉杆式液压气缸，主要承担流体介质加压后直线往复动力输出的核心作用，和常规封闭缸体的执行元件不同，透明缸段的设计能让调试、运维人员直接观察到内部活塞的运行位置、密封件的贴合状态，在设备调试阶段能快速排查活塞卡滞、介质内泄、行程偏移这类常见故障，不用反复拆解缸体就能判断内部运行状态，大幅降低设备调试和日常运维的时间成本。从结构设计逻辑来看，这款气缸采用四根通长拉杆完成两端端盖与缸筒的锁紧固定，相比螺纹连接式缸体，拉杆结构的承压能力更均匀，能适配更高的工作压力区间，端盖与缸筒的密封槽做了阶梯式设计，可兼容O型圈、斯特封两种密封形式，既能用于气压传动场景，也能适配低黏度液压油的加压传动场景，不用更换主体结构就能完成不同介质工况的适配。活塞杆伸出端采用铰接式耳环连接结构，安装时可通过配套销轴与负载端的铰接座完成连接，能自动补偿安装过程中存在的小角度同轴度偏差，避免活塞杆受径向力导致的密封件偏磨、杆体弯曲问题；缸体尾部同样设置铰接安装位，支持摆式安装方式，适配需要执行元件随负载动作小幅摆动的工况，比如工程机械的助力臂、自动化设备的翻转机构这类场景。设计过程中，缸筒内径与活塞杆直径的配比经过反复校核，在保证活塞杆抗弯强度的前提下，最大化活塞有效作用面积，保证输出推力的稳定性，活塞上的导向环采用填充聚四氟乙烯材质，摩擦系数低且耐磨性能优异，能减少活塞往复运动时的爬行问题，让动力输出更平顺。从安装边界来看，这类气缸的整体长度随行程参数变化，缸体外径、拉杆安装孔位、耳环铰接孔径都遵循通用气动液压元件的安装尺寸规范，能直接替换同规格的常规封闭缸体产品，不用对设备原有安装基座做额外改造。透明缸段采用高强度透明工程材质，承压能力满足常规中低压工况的使用要求，表面做了防刮耐磨处理，长期使用也不会因为介质冲刷、活塞剐蹭出现透明度下降的问题，在教学演示、设备展陈、样机调试这类需要直观展示内部运行原理的场景里，这种可视结构的优势会更加突出，能让观察者直接理解流体加压推动活塞做功的完整过程，比传统封闭缸体的展示效果更直观。
