带加强筋立式铰接安装支座结构设计

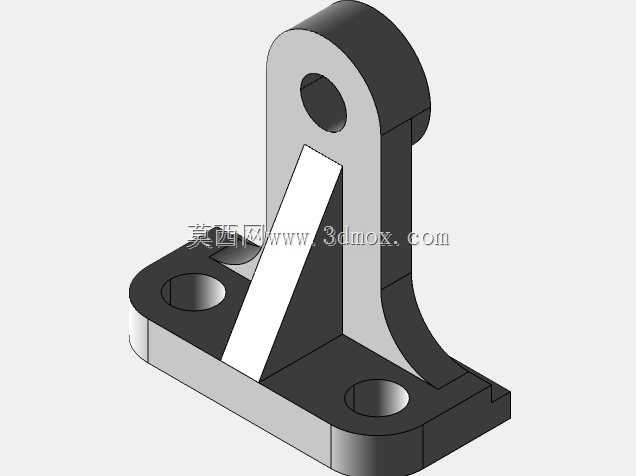

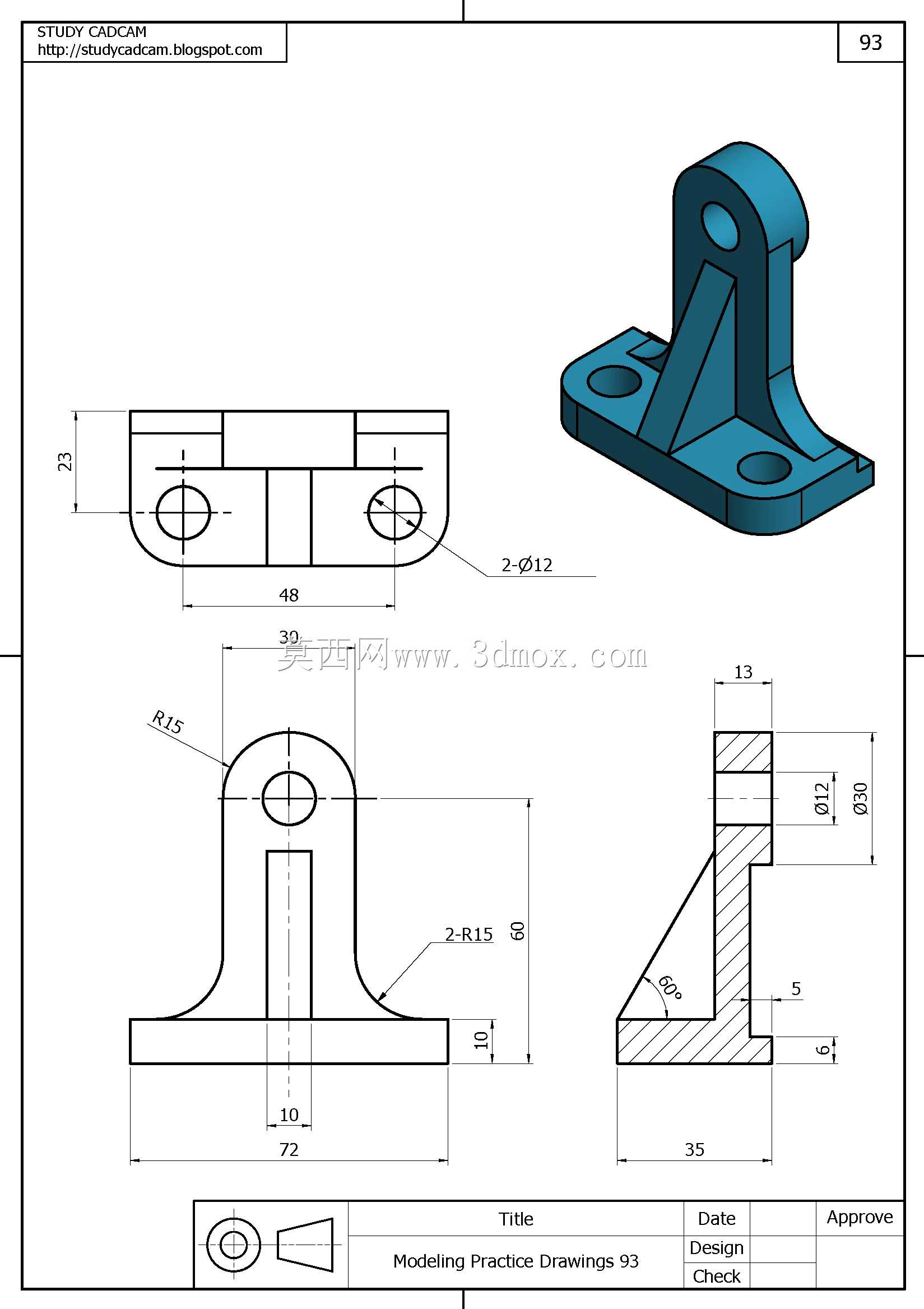

这类带斜向加强筋的立式铰接支座，多应用在轻工输送线、小型自动化工作站的从动摆臂铰接点位，也可作为工装夹具的翻转支撑基座使用，核心作用是为绕固定轴摆动的杆件提供稳定的安装基准，同时承受摆臂往复运动带来的径向载荷与侧向倾覆力矩。从结构设计逻辑来看，底部采用带两个安装沉孔的矩形法兰底板，沉孔设计可让内六角安装螺栓完全沉入板面以下，避免螺栓头突出干涉上方摆臂的摆动行程，底板边缘做了小尺寸切边处理，既可以减少安装时与相邻构件的边角干涉，也能在装配时快速对齐安装面的定位基准线。上方的立板顶端做了整圆式铰接耳结构，中间的通孔用于穿装铰接销轴，耳板外侧做了圆弧过渡，消除直角应力集中点，避免长期受交变载荷时出现耳板根部开裂的问题。立板与底板之间的斜向加强筋是整个结构的受力核心，筋板的倾斜角度经过受力校核，刚好覆盖立板受载时的弯矩传递路径，将耳板处承受的径向载荷直接分流传递到底板法兰的整个安装面，避免立板与底板的焊接（或一体成型）连接处出现应力集中，相比无筋的直立柱结构，同等用料下抗倾覆能力可提升40%以上。立板与底板衔接的后侧做了圆弧过渡结构，进一步分散转角处的内应力，避免成型过程中出现材料内部缺陷。从安装边界来看，底板的两个安装孔中心距适配常规工业铝型材的槽距标准，也可直接安装在钢板焊接的机架平台上，铰接孔的孔径适配常用的圆柱销轴规格，可配套铜套或滚动轴承使用，降低铰接转动时的磨损。整个零件的壁厚设计均匀，一体成型时不会出现局部缩痕，加工时无论是采用铣削加工还是铸造成型，都有较好的工艺性，不需要额外设计复杂的工装夹具即可完成加工。实际使用时，这类支座通常成对对称安装，为摆动杆件提供两端的铰接支撑，相比一体式的铰接座，分体安装的形式可以降低安装面的平面度要求，即使安装基面存在小范围的平面误差，也可通过调整两个支座的安装位置保证铰接轴的同轴度，避免摆臂转动时出现卡滞。筋板的宽度与立板厚度保持一致，不会额外占用侧向安装空间，在布局紧凑的小型设备内部也能顺利安装，不会和周边的管线、其他传动构件产生位置干涉。
