DJI无人机用火花无刷电机结构设计

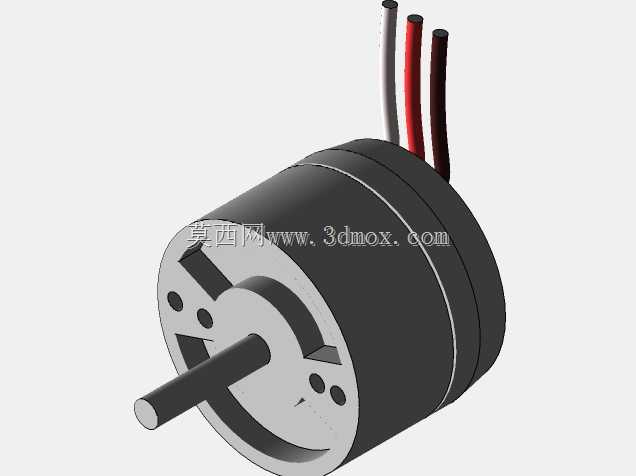

这款无刷电机主要面向小型多旋翼无人机动力场景设计，可直接适配消费级航拍无人机的旋翼驱动需求，也可迁移至小型航模、桌面级云台动力、微型自动化执行机构等对动力密度、响应速度有较高要求的场景。作为旋翼动力的核心输出部件，其核心功能是将电调输出的三相交流电转化为旋转机械能，直接驱动螺旋桨产生升力，同时需要在快速变转速工况下保持扭矩输出稳定性，支撑无人机的姿态调整、悬停、机动飞行等动作。从结构设计逻辑来看，该电机采用外转子结构布局，转子外壳直接集成磁钢安装位，输出轴与转子端盖刚性连接，相比同尺寸内转子结构能获得更大的扭矩输出半径，适配螺旋桨直接驱动的需求，省去减速齿轮组带来的传动损耗与间隙误差。定子部分集中排布绕组线圈，预留的三相出线采用红黑灰三色区分线序，可直接匹配通用电调的接线定义，减少装机时的线序核对工作量。安装边界上，电机定子底座预留四个对称分布的安装孔位，孔位间距匹配主流小型无人机机臂的安装标准，可直接通过螺丝固定在碳纤或塑料机臂末端，输出轴的轴径与长度适配常用的快拆螺旋桨安装座，无需额外加工转接件即可完成装配。外形采用圆柱式紧凑设计，外壳做了等径分段处理，既保证转子旋转时的动平衡精度，也能在有限的机臂安装空间内最大化绕组与磁钢的有效作用面积，提升功率密度。设计过程中重点考虑了轻量化需求，端盖与外壳采用薄壁结构，在保证结构强度、抵抗飞行过程中振动冲击的前提下尽可能降低自重，减少无人机的无效负载。出线位置做了根部防护处理，避免飞行过程中反复弯折导致的线芯断裂问题，输出轴与转子端盖的连接位置做了定位台阶，保证装配时的同轴度，降低高速旋转时的径向跳动量，减少飞行过程中的振动传递到机身云台，提升航拍成像的稳定性。定子与转子之间的气隙控制在均匀的小间隙范围内，既避免转动过程中出现扫膛问题，也能保证磁通量的有效利用，提升电机的运转效率，降低同等推力下的功耗，延长无人机的续航时间。
