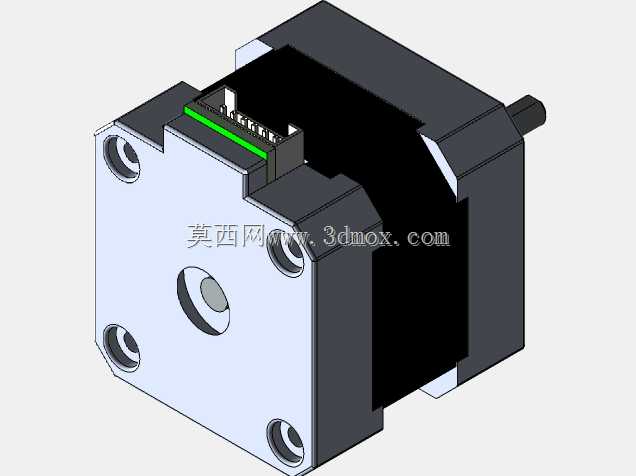

Nema17步进电机结构三维建模

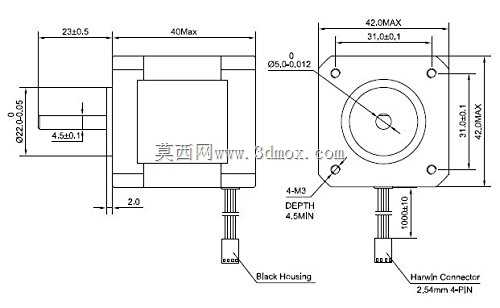

做小型自动化设备结构设计的工程师，对Nema17规格的步进电机不会陌生，这类42机座的步进电机，是桌面级3D打印机、小型数控雕刻机、桌面点胶设备、小型传送带模组里最常用的执行元件，很多入门级自动化项目的动力选型，第一个接触的往往就是这个规格的产品。这次建模完全按照实物的安装边界做1:1还原，没有做简化处理，机座四个安装孔的孔位、中心输出轴的轴径与伸出长度、尾部出线端的接插件位置都严格对应实物尺寸，做设备装配干涉检查的时候，可以直接把这个模型调入装配体，不用再反复核对安装尺寸，避免后期加工安装板的时候出现孔位偏差、接插件和周边结构件干涉的问题。从结构设计的角度来说，这类步进电机的建模重点不是外观还原，而是安装配合面的尺寸精度：前端面的安装定位凸台尺寸、输出轴的扁位结构、机身的截面尺寸，这些都是和其他零部件配合的关键尺寸，建模的时候特意把这些配合特征做了单独的实体区分，方便后续出工程图的时候直接提取配合公差。实际应用里，Nema17步进电机通常搭配同步轮、丝杠或者小型齿轮使用，输出轴的扁位是用来锁紧紧定螺丝的，建模的时候还原了这个扁位结构，装配同步轮的时候可以直观看到紧定螺丝的对位位置，不用再单独做标记。机身侧面的散热筋结构也做了还原，虽然很多人建模的时候会忽略这个细节，但实际做紧凑结构设计的时候，散热筋的突出尺寸会影响到相邻零部件的排布，尤其是在多电机并排安装的小型设备里，散热筋之间的预留间隙如果没算准，装配的时候就会出现卡滞。出线端的接插件位置建模时也做了精准定位，很多新手做设计的时候只算电机机身的尺寸，忘了算接插件和出线的弯折空间，最后装配的时候才发现线材被其他结构压住，要么磨破线皮要么影响电机走线，这个模型把接插件的突出高度、引脚排布都做了还原，调入装配体之后可以直接规划走线路径，预留足够的线材弯折空间。另外，电机前后端盖的固定螺丝位置也做了还原，做设备维护空间校核的时候，可以直观看到拆装电机的时候螺丝刀的操作空间够不够，不用等实物做出来才发现螺丝被旁边的型材挡住，没法正常拆装。这类小规格步进电机的扭矩通常在0.4N·m左右，适合轻载的精密传动场景，建模的时候也考虑了不同厂家同规格产品的尺寸公差，把安装尺寸的通用边界做了统一，不管选用哪个品牌的Nema17电机，这个模型都能适配装配检查的需求，不用反复调整模型尺寸。
